碟簧支吊架 GBT 28707-2012.pdf

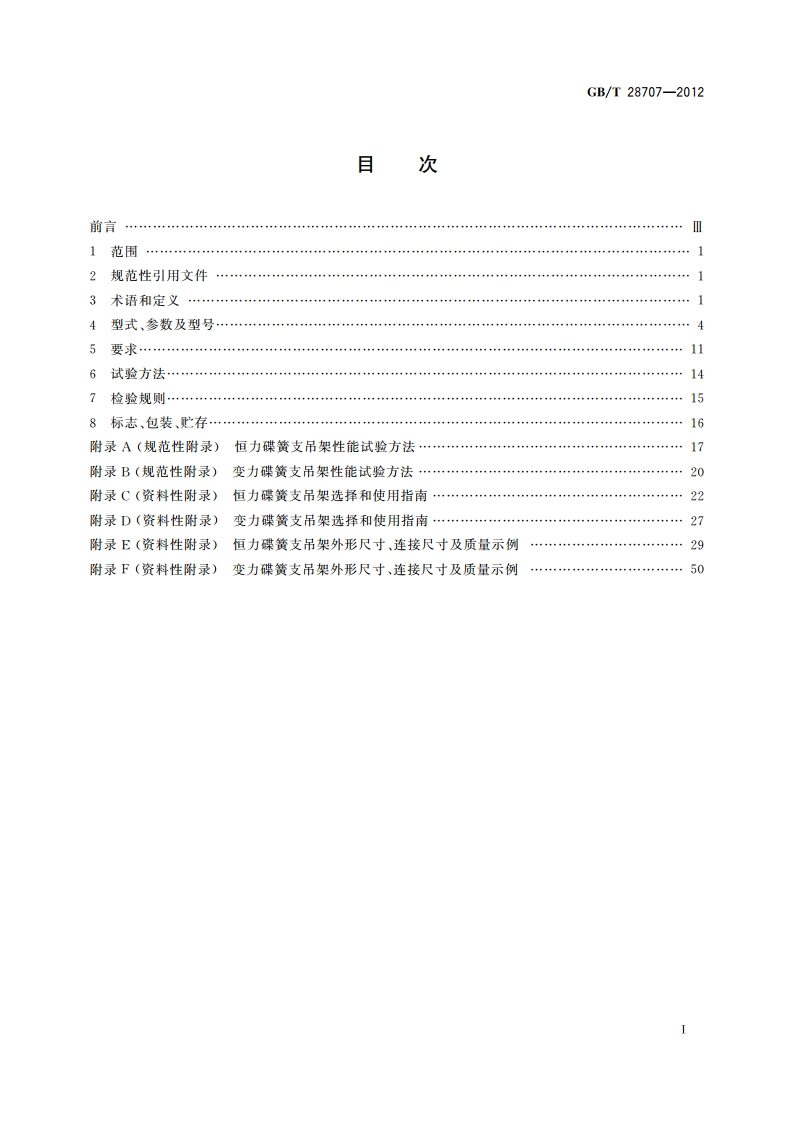

GB/T28707-2012目次前言】范围2规范性引用文件3术语和定义14型式、参数及型号45要求116试验方法147检验规则158标志、包装、心存6附录A(规范性附录)恒力碟簧支吊架性能试验方法17附录B(规范性附录)变力碟簧支吊架性能试验方法20附录C(资料性附录)恒力碟簧支吊架选择和使用指南22附录D(资料性附录)变力碟簧支吊架选择和使用指南附录E(资料性附录)恒力碟簧支吊架外形尺寸、连接尺寸及质量示例29附录F(资料性附录)变力碟簧支吊架外形尺寸、连接尺寸及质量示例50IGB/T28707-20123.1碟簧支吊架disc spring supports and hangers一种用碟形弹簧作为弹性元件的支吊架。碟簧支吊架按使用功能分为恒力碟簧支吊果、变力碟簧支吊架和碟簧减振器等，3.2恒力碟簧支吊架constant disc spring support and hanger用以承受管道自重荷载，且其承载力不随支吊点处管道垂直位移的变化而变化，即荷载保持基本恒定的碟簧支吊架。3.3变力碟簧支吊架variable disc spring support and hanger用以承受管道自重荷载，但其承载力随着支吊点处管道垂直位移的变化而变化的碟簧支吊架。3.4碟簧减振器disc spring sway brace用以控制管道低频高幅晃动或高频低幅振动，但对管系的热胀或冷缩有一定约束的碟簧装置。3.5行程刻度牌travel scales一个附属于弹簧支吊架上以指示管道垂直移动的设施。3.6冷态位置标志cold setting弹簧支吊架或机械阻尼器的行程刻度牌上设置的冷态位置的标志，它标志管道冷态正确安装的位置，3.7热态位置标志hot setting弹簧支吊架或机械阻尼器的行程刻度牌上设置的热态位置的标志，它标志管道热态或工作状态的位置。3.8行程锁定装置travel limit stops一种将弹簧支吊架的可移动部件临时锁定在一固定位置，使荷载通过弹簧支吊架转移到承载结构，同时使管道在安装和/水压试验期间保持预定标高。3.9管道支吊架荷载pipe hanger load3.9.1冷态荷载cold load在环境温度下，变力弹簧支吊架支承管道系统的荷载，冷态荷载等于工作荷载加诚荷载变化。注：对于冷态吊零，冷态荷载等于工作荷载。3.9.2热态荷载hot load变力弹簧支吊架的工作荷找（通常为运行工况下的静荷载）。注：对于冷态吊零，热态荷载等于工作荷载加诚荷载变化。3.9.3设计荷载design load由作业规范书（指导书）定义的工作和其他荷载组合。2
