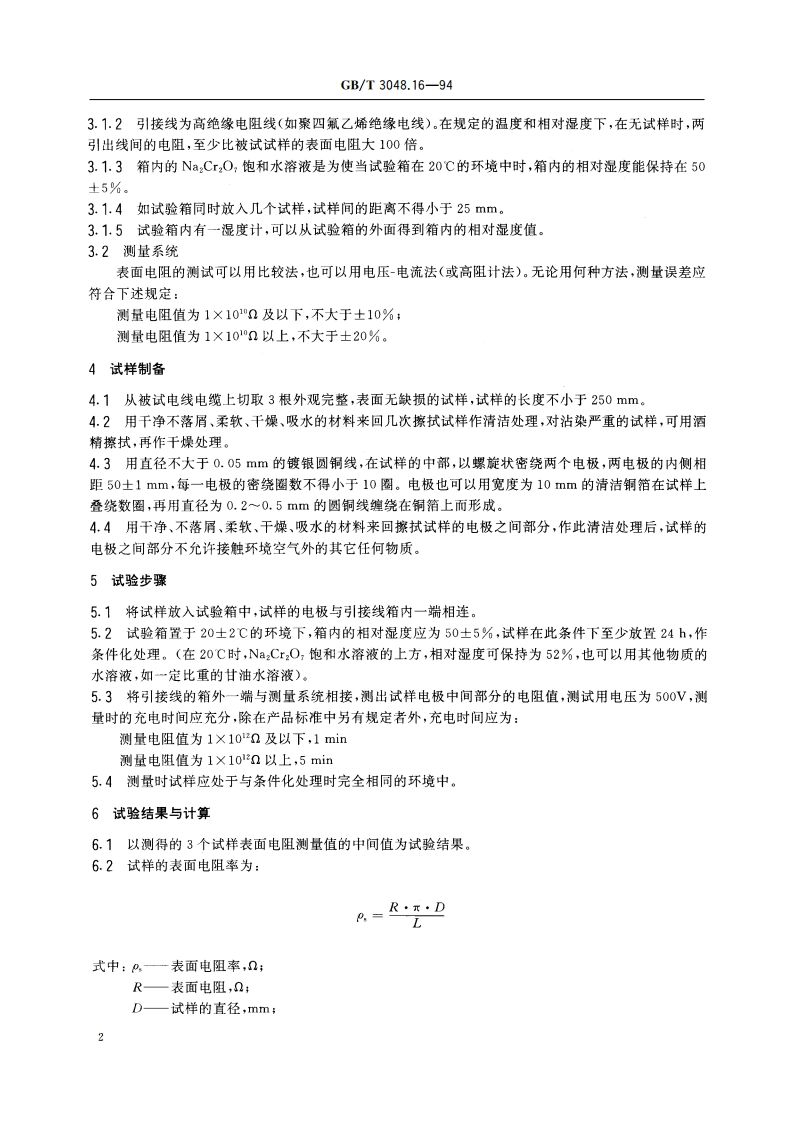

GB/T3048.16-943.1.2引接线为高绝缘电阻线（如聚四氟乙烯绝缘电线），在规定的温度和相对湿度下，在无试样时，两引出线间的电阻，至少比被试试样的表面电阻大100倍。3.1.3箱内的NaCr,O,饱和水溶液是为使当试验箱在20的环境中时，箱内的相对湿度能保持在50土士5%.3.1.4如试验箱同时放入几个试样，试样间的距离不得小于25mm。3.1.5试验箱内有一湿度计，可以从试验箱的外面得到箱内的相对湿度值。3.2测量系统表面电阻的测试可以用比较法，也可以用电压-电流法（或高阻计法）。无论用何种方法，测量误差应符合下述规定：测量电阻值为1100及以下，不大于士10%：测量电阻值为110n以上，不大于士20%。4试样制备4.1从被试电线电缆上切取3根外观完整，表面无缺损的试样，试样的长度不小于250mm。4.2用干净不落屑、柔软、干燥、吸水的材料来回几次擦拭试样作清洁处理，对沾染严重的试样，可用酒精擦拭，再作干燥处理。4.3用直径不大于0.05mm的镀银圆铜线，在试样的中部，以螺旋状密绕两个电极，两电极的内侧相距50士1mm,每一电极的密绕圈数不得小于10圈。电极也可以用宽度为10mm的清洁铜箔在试样上叠绕数圈，再用直径为0.20.5mm的圆铜线缠绕在铜箔上而形成。4.4用干净、不落屑、柔软、干燥、吸水的材料来回擦拭试样的电极之间部分，作此清洁处理后，试样的电极之间部分不允许接触环境空气外的其它任何物质。5试验步骤5.1将试样放入试验箱中，试样的电极与引接线箱内一端相连。5.2试验箱置于20士2的环境下，箱内的相对湿度应为50士5%，试样在此条件下至少放置24h,作条件化处理。（在20时，Na2Cr2O,饱和水溶液的上方，相对湿度可保持为52%，也可以用其他物质的水溶液，如一定比重的甘油水溶液)。5.3将引接线的箱外一端与测量系统相接，测出试样电极中间部分的电阻值，测试用电压为500V,测量时的充电时间应充分，除在产品标准中另有规定者外，充电时间应为：测量电阻值为1102n及以下，1min测量电阻值为1100以上，5min5.4测量时试样应处于与条件化处理时完全相同的环境中。6试验结果与计算6.1以测得的3个试样表面电阻测量值的中间值为试验结果。6.2试样的表面电阻率为：A=RTDL式中：A一表面电阻率，：R一表面电阻，Q:D一试样的直径，mm:2中华人民共和国国家标准电线电缆电性能试验方法表面电阻试验GB/T3048.16-94中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/http:/电话：(010)51299090、685220061994年12月第一版书号：1550661-30124版权专有侵权必究GB/T3048.16-1994举报电话：(010)68522006
