电线电缆
冲击电压试验方法
GBT
3048.13-1992
冲击
电压
试验
方法
3048.13
1992

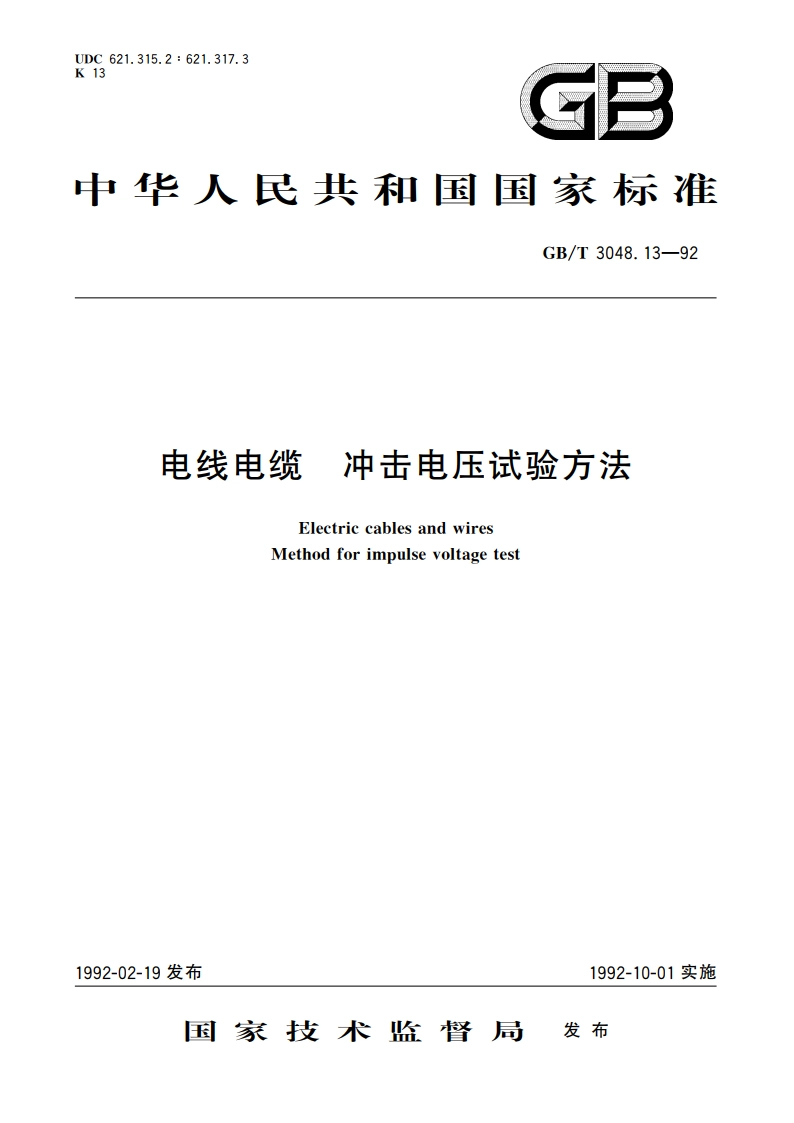

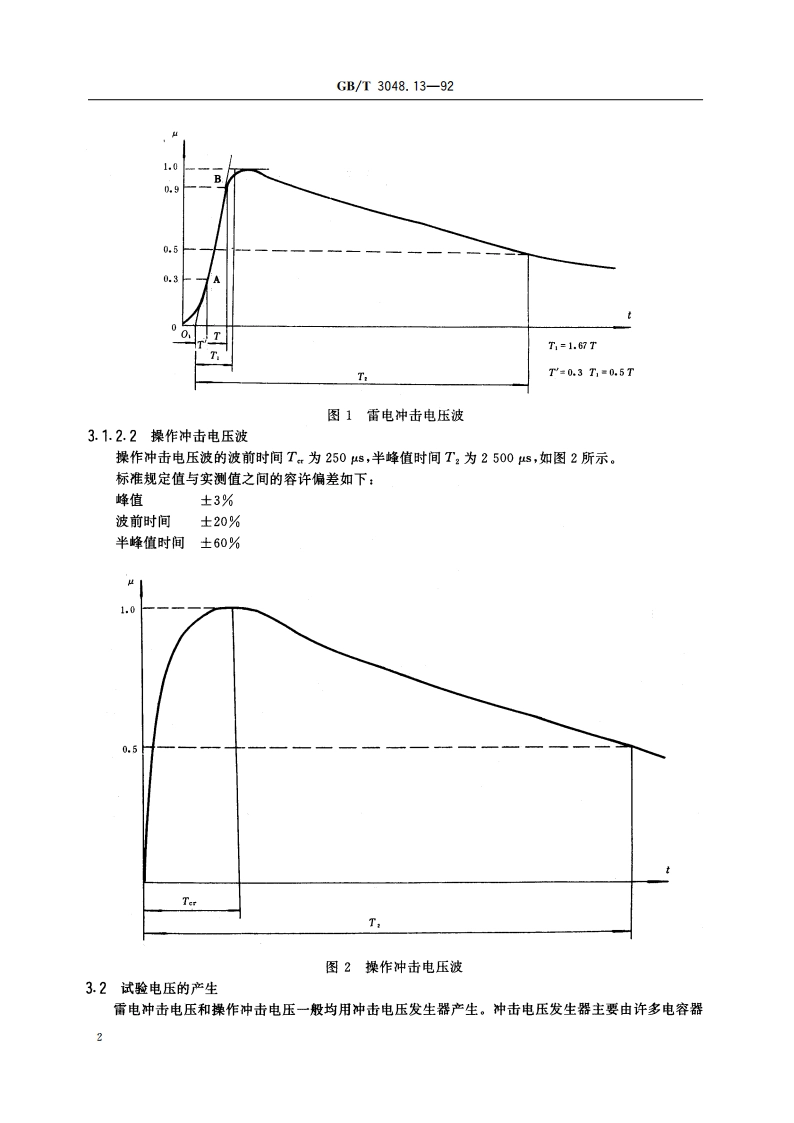

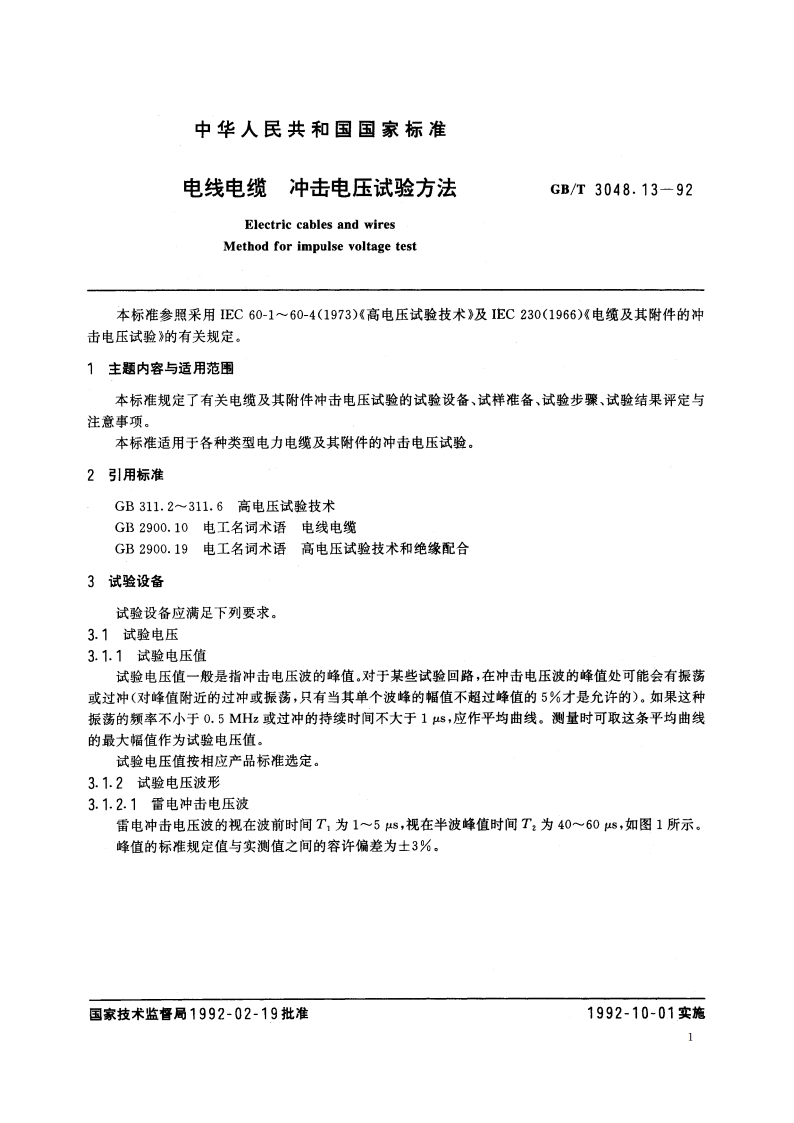

UDC621.315.2:621.317.3K13B中华人民共和国国家标准GB/T3048.13-92电线电缆冲击电压试验方法Electric cables and wiresMethod for impulse voltage test1992-02-19发布1992-10-01实施国家技术监督局发布中华人民共和国国家标准电线电缆冲击电压试验方法GB/T3048.13-92Electric cables and wiresMethod for impulse voltage test本标准参照采用EC60-160-4(1973)高电压试验技术及IEC230(1966)电缆及其附件的冲击电压试验的有关规定。1主题内容与适用范围本标准规定了有关电缆及其附件冲击电压试验的试验设备、试样准备、试验步骤、试验结果评定与注意事项。本标准适用于各种类型电力电缆及其附件的冲击电压试验。2引用标准GB311.2311.6高电压试验技术GB2900.10电工名词术语电线电缆GB2900.19电工名词术语高电压试验技术和绝缘配合3试验设备试验设备应满足下列要求。3.1试验电压3.1.1试验电压值试验电压值一般是指冲击电压波的峰值,对于某些试验回路,在冲击电压波的峰值处可能会有振荡或过冲(对峰值附近的过冲或振荡,只有当其单个波峰的幅值不超过峰值的5%才是允许的)。如果这种振荡的颜率不小于0.5MHz或过冲的持续时间不大于1s,应作平均曲线。测量时可取这条平均曲线的最大幅值作为试验电压值。试验电压值按相应产品标准选定。3.1.2试验电压波形3.1.2.1雷电冲击电压波雷电冲击电压波的视在波前时间T:为154s,视在半波峰值时间T:为4060s,如图1所示。峰值的标准规定值与实测值之间的容许偏差为土3%。国家技术监督局1992-02-19批准1992-10-01实施1GB/T3048.13-925.2.1当为研究目的或使用部门要求而进行雷电冲击电压裕度试验,推荐按以下程序施加冲击电压:a.试样已通过正,负极性各10次耐受冲击电压值(Uw)的试验后,在试样上连续施加10次负极性冲击电压,其值为1.05Uw,b.连续施加5次正极性冲击电压,其值分别为0.5Uw、0.6Uw、0.7Ug、0.8Uw和0.85Um:c.连续施加10次正极性冲击电压,其值为1.05Uw:d.连续施加10次正极性冲击电压,其值为1.10Uw;e.连续施加5次负极性冲击电压,其值分别为0.55Uw、0.65Uw、0.75Uw、0.85Uw和0.90Uw【.连续施加10次负极性冲击电压,其值为1.10Uw;g。连续施加10次负极性冲击电压,其值为1.15Uw:h.连续施加5次正极性冲击电压,其值分别为0.6Uw、0.7Uw、0.8Uw、0.9Uw和0.95Uw;i.连续施加10次正极性冲击电压,其值为1.15Uw:j.连续施加10次正极性冲击电压,其值为1.20Uw:k.连续施加5次负极性冲击电压,其值分别为0.65U、0.75Uw、0.85Uw、0.95U和1.0Um;1.连续施加10次负极性冲击电压,其值为1.20Uw;m.按上述次序逐级施加冲击电压,每级电压升高5%,直至试样击穿或终端头闪络放电。5.2.2每次试验至少应摄录第1次和第10次冲击电压示波图,并以示波图的波形判断试样是否通过该电压等级下的冲击电压试验.示波图的波形畸变或呈现截波,一般可认为试样已击穿或终端头闪络放电。5.2.3一般情况下,一次试验过程中不必对冲击电压值和波形进行重复校准,可从原校准曲线按外推法确定与冲击电压值相对应的充电电压值,如果原校准曲线所用的最大校准冲击电压值与所拟施加的冲击电压值之间的差值较大时,为了获得较准确的试验结果,必须按第5.1.1条重新校准。6试验结果的评定6.1除非产品标准另有规定外,在规定的试验电压值下连续施加10次正极性或负极性冲击电压时,如果所摄录的第10次冲击电压示波图的波形无畸变或未呈现截波,则可认为试样已通过相应的耐受冲击电压试验。6.2如果所摄录的第10次冲击电压示波图不能清晰地显示,可再次施加相同的耐受冲击电压值,以获得清晰的示波图,并根据示波图判断试样是香通过相应的耐受冲击电压试验。7注意事项7.1冲击电压发生器应有快速过电流保护装置,以保证当试样击穿或试样端部或终端头发生沿其表面闪络放电或内部击穿时能迅速切除试验电源。7.2试验区周围应有金属接地棚栏、进出口门连锁、信号指示灯和“高压危险”警告牌等安全措施。7.3试验区地坪下应有接地极和与其连成一整体的接地网,其接地电阻一般应小于0.5口。冲击电压发生器、测量系统和试样的接地端以及穿心式感应加热变压器(如果采用的话)的接地端均应与接地网可靠连接。7.4冲击电压发生器、测量系统和试样的高压端与周围接地体之间应保持足够的安全距离,以防止产生空气放电。7.5为了防止试验过程中对地放电或击穿所产生的暂态高电压损及电源系统,一般要求在冲击电压试验区域内的所有供电电源均由单独的绝缘隔离变压器供电。
