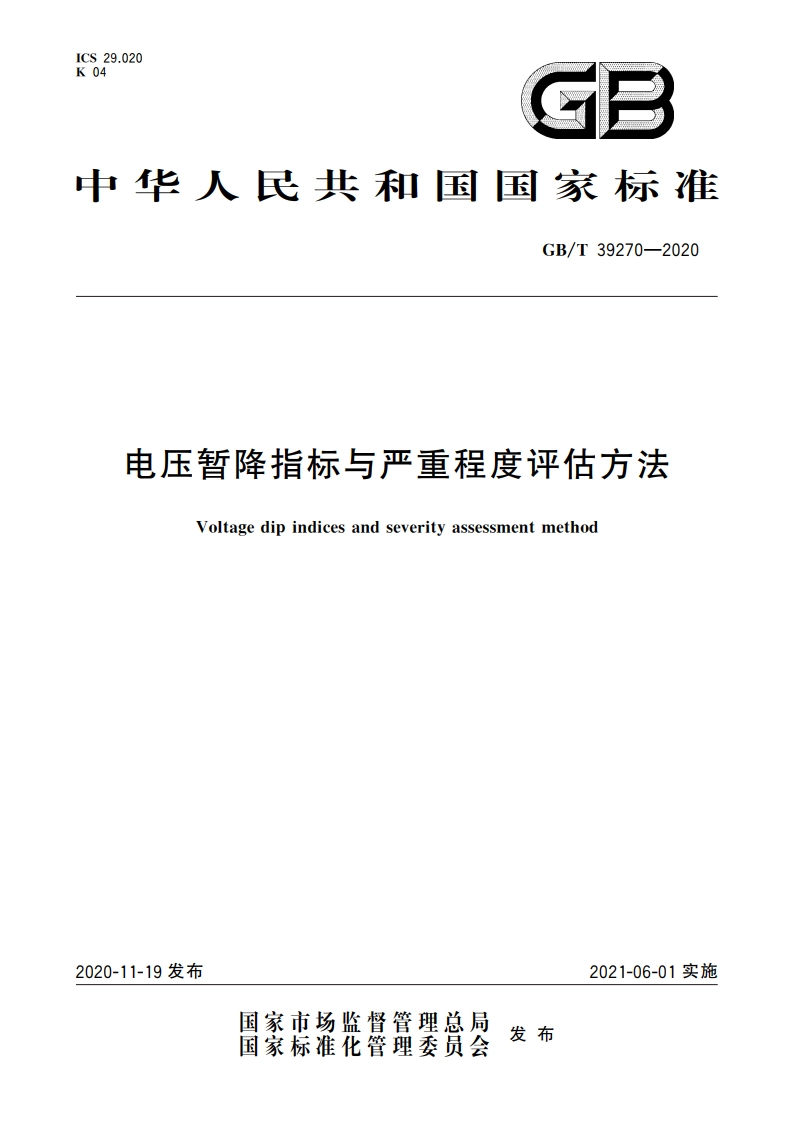

电压暂降指标与严重程度评估方法 GBT 39270-2020.pdf

GB/T39270-2020电压暂降指标与严重程度评估方法1范围本标准规定了电压暂降指标（包括单次事件指标、节点指标、系统指标）的内涵、计算方法与严重程度评估方法。本标准适用于交流50Hz电力系统。本标准中的指标计算与严重程度评估方法同样适用于短时中断事件。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于木本文件。GB/T30137一2013电能质量电压哲降与短时中断GB/T32507一2016电能质量术语3术语和定义GB/T30137一2013和GB/T32507一2016界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T30137一2013和GB/T32507一2016的某些术语和定义。3.1电压暂降voltage dip(sag)电力系统中某点工频电压方均根值突然降低至0.1p.u.0.9p.u.,并在短暂持续10ms1min后恢复正常的现象。GB/T30137-2013,定义3.13.2短时中断short interruption电力系统中某点工频电压方均根值突然降低至0.1p,u.以下，并在短暂持续10ms1min后恢复正常的现象。GB/T30137-2013,定义3.23.3电压暂降（短时中断）阈值voltage dip(short interruption)threshold用于判断电压暂降（短时中断）开始和结束而设定的电压门槛值。GB/T30137一2013，定义3.33.4电压暂降（短时中断）持续时间duration of a voltage dip(short interruption)达到电压暂降（短时中断）阈值的电压暂降（短时中断）事件的持续时间。GB/T30137一2013，定义3.43.5暂降（短时中断）频次voltage dip(short interruption)frequency一定时间内电压哲降（短时中断）发生的次数。GB/T30137-2013,定义3.6
