电线电缆电性能试验方法 第14部分：直流电压试验 GBT 3048.14-2007.pdf

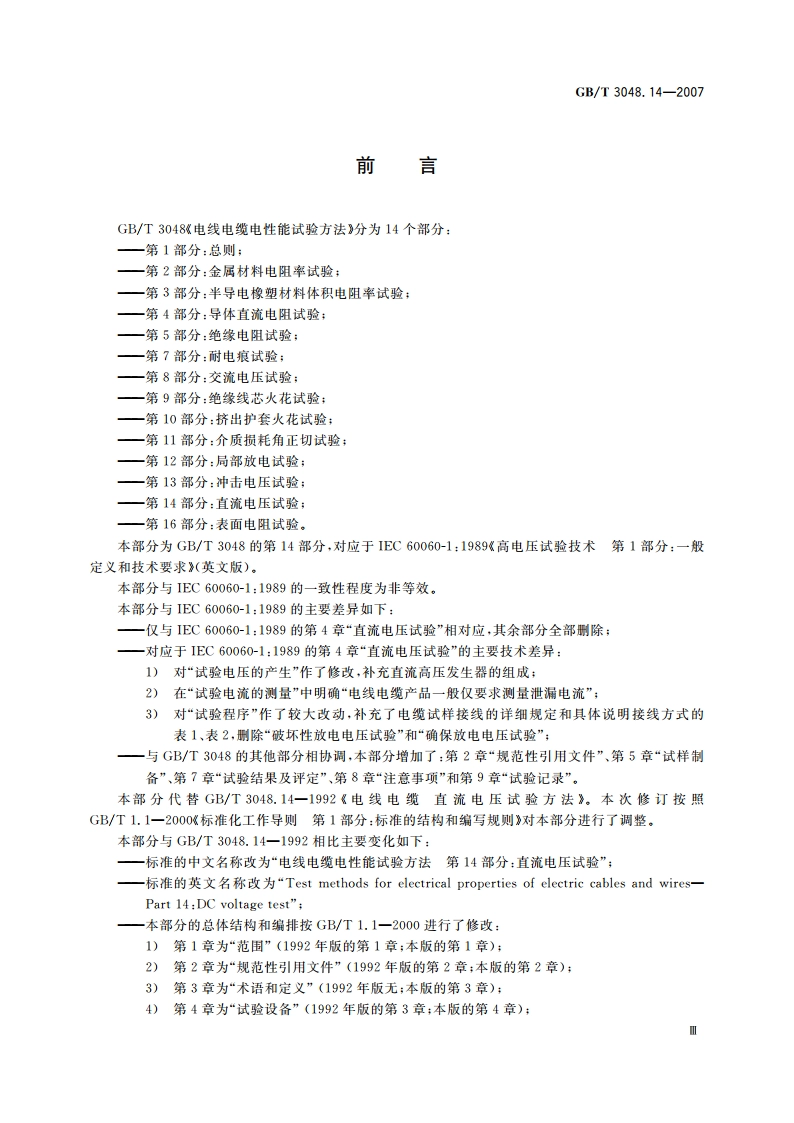

GB/T3048.14-2007前言GB/T3048%电线电缆电性能试验方法分为14个部分：一第1部分：总则：一第2部分：金属材料电阻常试验：一第3部分：半导电橡塑材料体积电阻率试验：一第4部分：导体直流电阻试验：一第5部分：绝缘电阻试验：一第7部分：耐电痕试验：一第8部分：交流电压试验；一第9部分：绝缘线芯火花试验：一第10部分：挤出护套火花试验：一第11部分：介质损耗角正切试验：一第12部分：局部放电试验；一第13部分：冲击电压试验；一第14部分：直流电压试验；一第16部分：表面电阻试验。本部分为GB/T3048的第14部分，对应于IEC60060-1:1989高电压试验技术第1部分：一般定义和技术要求（英文版）。本部分与IEC60060-1:1989的一致性程度为非等效。本部分与1EC60060-1:1989的主要差异如下：一仅与IE60060-1：1989的第4章“直流电压试验”相对应，其余部分全部删除：一对应于IEC60060-1:1989的第4章“直流电压试验”的主要技术差异：1)对“试验电压的产生”作了修改，补充直流高压发生器的组成：2)在“试验电流的测量”中明确“电线电缆产品一般仅要求测量泄漏电流”：3)对“试验程序”作了较大改动，补充了电缆试样接线的详细规定和具体说明接线方式的表1、表2，删除“破坏性放电电压试验”和“确保放电电压试验”，一与GB/T3048的其他部分相协调，本部分增加了：第2章“规范性引用文件”、第5章“试样制各”、第7章“试验结果及评定”、第8章“注意事项”和第9章“试验记录”。本部分代替GB/T3048.14一1992电线电缆直流电压试验方法。本次修订按照GB/T1,1一2000标准化工作导则第1部分：标准的结构和编写规则对本部分进行了调整。本部分与GB/T3048.14一1992相比主要变化如下：一标准的中文名称改为“电线电缆电性能试验方法第14部分：直流电压试验”：一标准的英文名称改为“Test methods for electrical properties of electric cables and wires-一Part 14:DC voltage test;一本部分的总体结构和编排按GB/T1.1一2000进行了修改：1)第1章为“范围”(1992年版的第1章：本版的第1章)：2)第2章为“规范性引用文件”(1992年版的第2章，本版的第2章)：3)第3章为“术语和定义”(1992年版无：本版的第3章)：4)第4章为“试验设备”(1992年版的第3章：本版的第4章)：GB/T3048.14-2007电线电缆电性能试验方法第14部分：直流电压试验1范围GB/T3048的本部分规定了电线电缆直流电压试验的术语和定义、试验设备、试样制备、试验程序，试验结果及评定、注意事项和试验记求。本部分适用于电线电缆产品耐受直流电压试验。本部分应与GB/T3048.1一起使用.2规范性引用文件下列文件中的条款通过GB/T3048的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T311.6一2005高电压测量标准空气间隙(IEC60052:2002,IDT)GB/T2900.19一2001电工术语高电压试验技术和绝缘配合GB/T3048.1电线电缆电性能试验方法第1部分：总则GB/T16927.2高电压试验技术第二部分：测量系统(GB/T16927.2一1997，eqv1EC60060-2:1994)3术语和定义GB/T2900.19一2001及下列术语和定义适用于GB/T3048的本部分。3.1试验电压值value the test voltage试验电压值是指算术平均值，3.2纹波ripple纹波是指对直流电压的算术平均值的周期性脉动。波纹幅值是指最大值和最小值之差的一半。纹波因数是纹波幅值与算术平均值之比。3.3总不确定度overall uncertainty表征测量结果分散在直值周围程度的估量。由于存在很多影响因素，它是由多个单独的不确定度所组成。注：认为本部分中所考虑的大多数的不确定度来源都具有随机特性并是互相独立的，那么总的不确定度：的最佳估量为：式中：和e1“,均用标准偏差表示，
