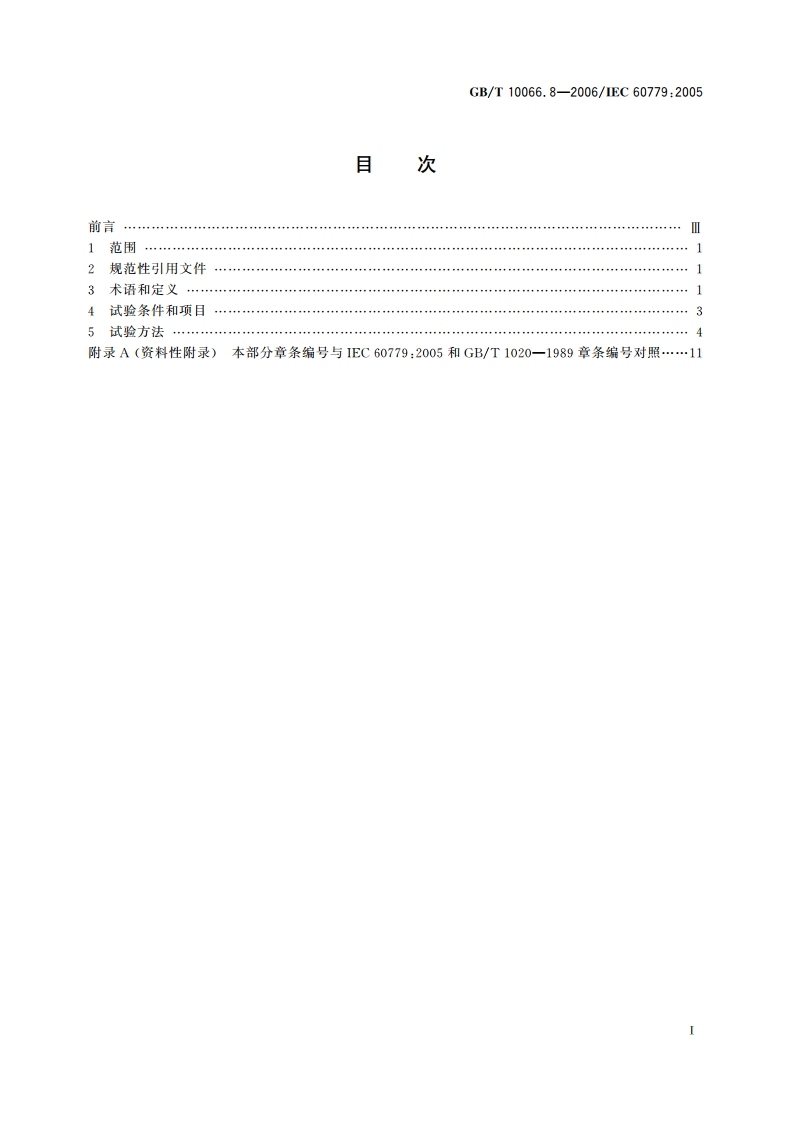

GB/T10066.8-2006/1EC60779:2005目次前言1范围12规范性引用文件13术语和定义14试验条件和项目35试验方法4附录A(资料性附录)本部分章条编号与IEC60779:2005和GB/T1020一1989章条编号对照11GB/T10066.8-2006/EC60779:2005电热装置的试验方法第8部分：电渣重熔炉1范围本部分规定了工业用容量50kg及其以上电渣炉（含真空电渣炉，加压电渣炉）的试验方法。本部分适用于利用导电熔渣的直接电阻加热进行金属重熔及精炼的电渣重熔炉（简称电渣炉），包括单根或多根自耗电极结构及交流、直流或低频供电系统的电渣重熔炉。本部分规定的试验项目不是每一项都必须进行的，同时也没有包括对电渣炉进行技术考核的所有试验项目。为测定某一电渣炉的工作特性并对它作出评价而需进行的试验项目，可根据需要从本部分的试险项目中挑选。允许按产品技术条件或产品标准要求或根据制造厂和用户的协议，补充产品特定试验项日。本部分应与第1部分配合使用。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.23一1995电工术语工业电热设备(IEC60050(841):1983)GB/T10066.1一2004电热设备的试验方法第1部分：通用部分(1EC60398:1999,MOD)GB/T10066.10一2005电热装置的试脸方法第10部分：直接电弧炉(IEC60676:2002,M0D)GB)211一1987工业炉砌筑工程施工及验收规范3术语和定义GB/T2900.23一1995确立的以及下列术语和定义适用与本部分。3.1电渣重熔炉electro slag remelting furnace电流通过自耗电极与特定的导电熔渣，产生焦耳效应热能，使自耗电极熔化并精炼的装置。注：导电熔渣处在结品器（坩埚）当中3.2电渣重熔炉装置electro slag remelting furnace installation电渣炉操作和使用过程中必须具备的一套完整的装置，包括电加热装置、电器设备和机械设备。注：电器设备由各供电导体及开关、控制和湖节回路，熔炼电源（若加热装置具有配套的熔炼电源）组成。3.3电渣重熔炉装置功率（视在功率S或有功功率P)power of an electro slag remelting furnace in-stallation(apparent power S in kilovoltamperes or active power P in kilowatts)供电线路输入端测得的视在功率S(kVA)或有功功率P(kW)。3.4电渣重熔炉装置功率因数(cosp)power factor of an electro slag remelting furnace installation供电线路输入端测得的有功功率与视在功率之比。
