法兰和对夹连接弹性密封蝶阀 GBT 12238-2008.pdf

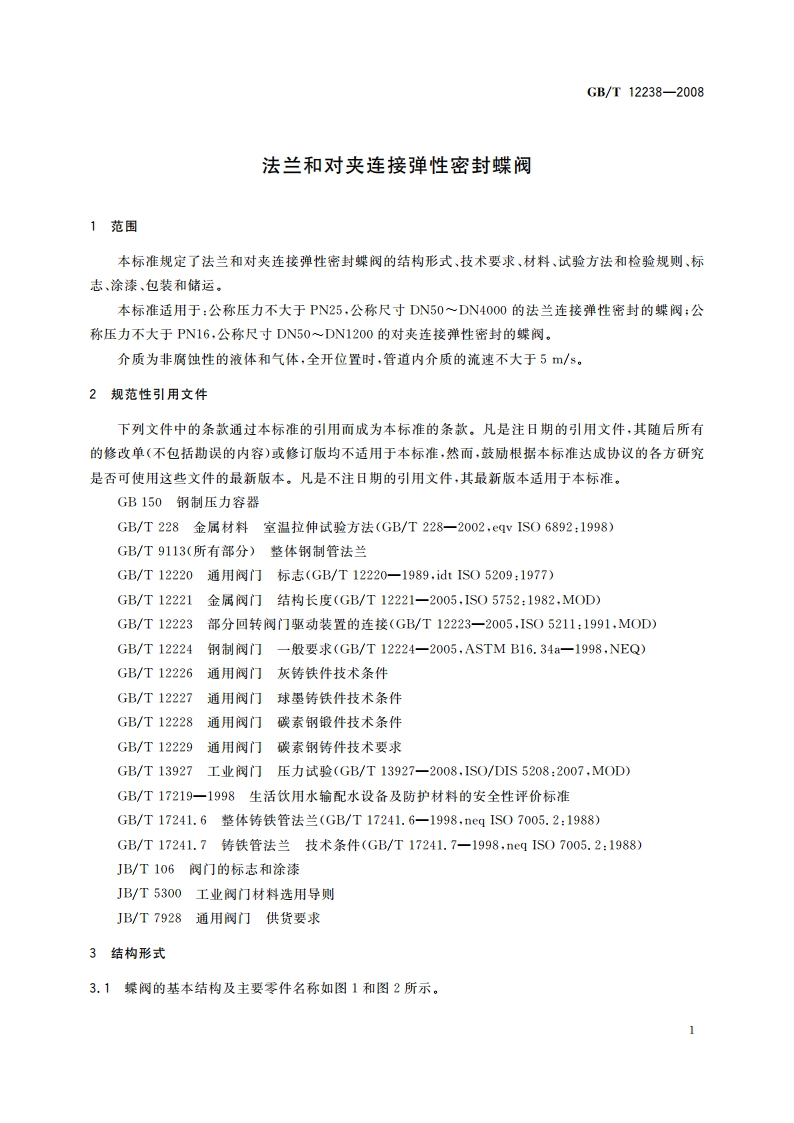

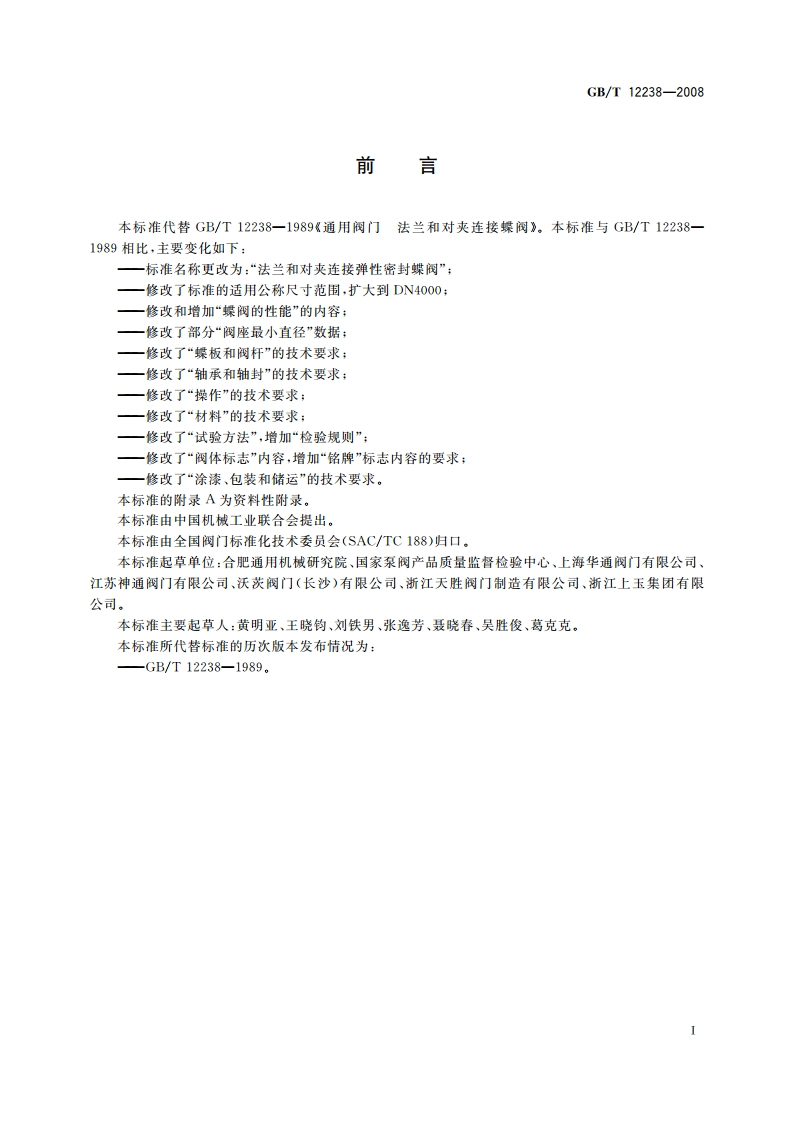

GB/T12238-2008法兰和对夹连接弹性密封蝶阀1范围本标准规定了法兰和对夹连接弹性密封蝶阀的结构形式、技术要求、材料、试验方法和检验规则、标志、涂漆、包装和储运，本标准适用于：公称压力不大于PN25,公称尺寸DN50DN4000的法兰连接弹性密封的蝶阀：公称压力不大于PN16,公称尺寸DN50DN1200的对夹连接弹性密封的蝶阀。介质为非腐蚀性的液体和气体，全开位置时，管道内介质的流速不大于5m/s。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器GB/T228金属材料室温拉伸试验方法(GB/T228一2002，eqv1S06892:1998)GB/T9113(所有部分)整体钢制管法兰GB/T12220通用阀门标志(GB/T12220-1989,idt1S05209:1977)GB/T12221金属阀门结构长度(GB/T12221一2005，IS05752:1982,MOD)GB/T12223部分回转闵门驱动装置的连接(GB/T12223一2005，IS05211:1991,M0D)GB/T12224钢制阀门一般要求(GB/T12224一2005，ASTM B16.34a一1998，NEQ)GB/T12226通用阀门灰铸铁件技术条件GB/T12227通用阀门球墨铸铁件技术条件GB/T12228通用阀门碳素钢锻件技术条件GB/T12229通用阀门碳素钢铸件技术要求GB/T13927工业阀门压力试验(GB/T13927一2008,1S0/DIS5208:2007,MOD)GB/T17219一1998生活饮用水输配水设备及防护材料的安全性评价标准GB/T17241.6整体铸铁管法兰(GB/T17241.6-1998,neq IS(07005.2:1988)GB/T17241.7铸铁管法兰技术条件(GB/T17241.7一1998，neq IS07005.2:1988)JB/T106阀门的标志和涂漆JB/T5300工业阀门材料选用导则JB/T7928通用阀门供货要求3结构形式3.1蝶阀的基本结构及主要零件名称如图1和图2所示。
