改善焊接性能热轧型钢 GBT 33968-2017.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

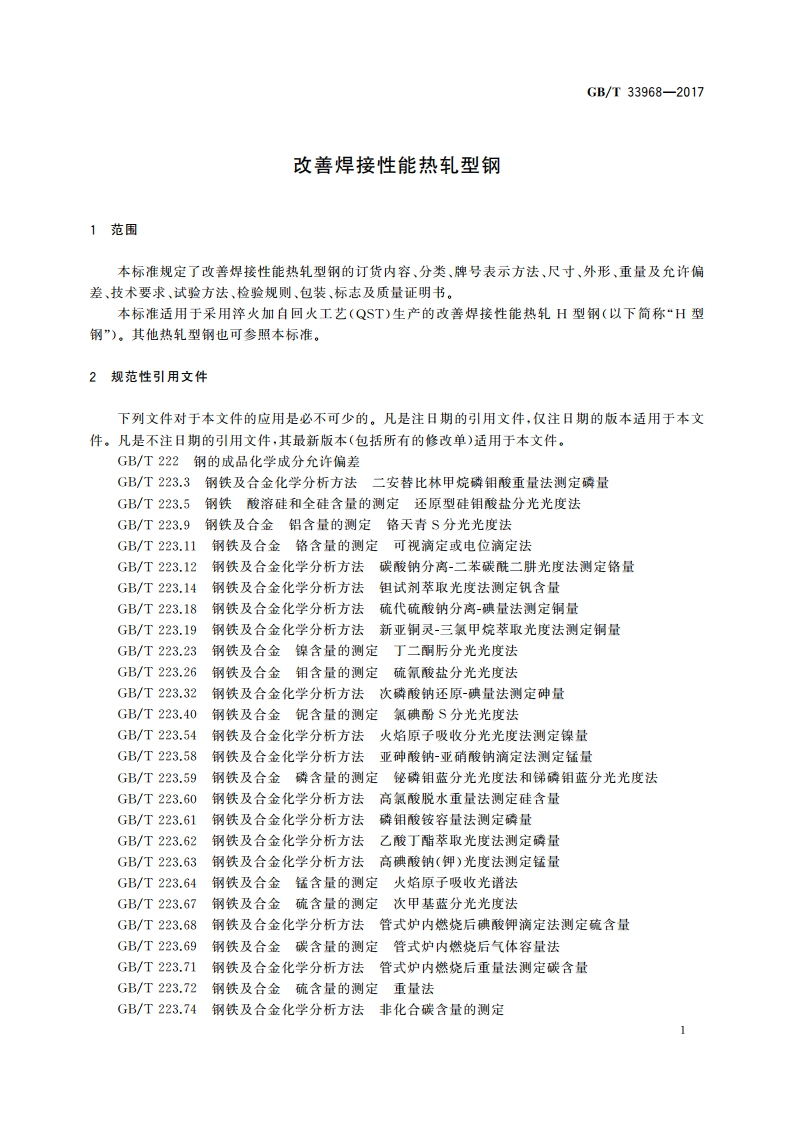

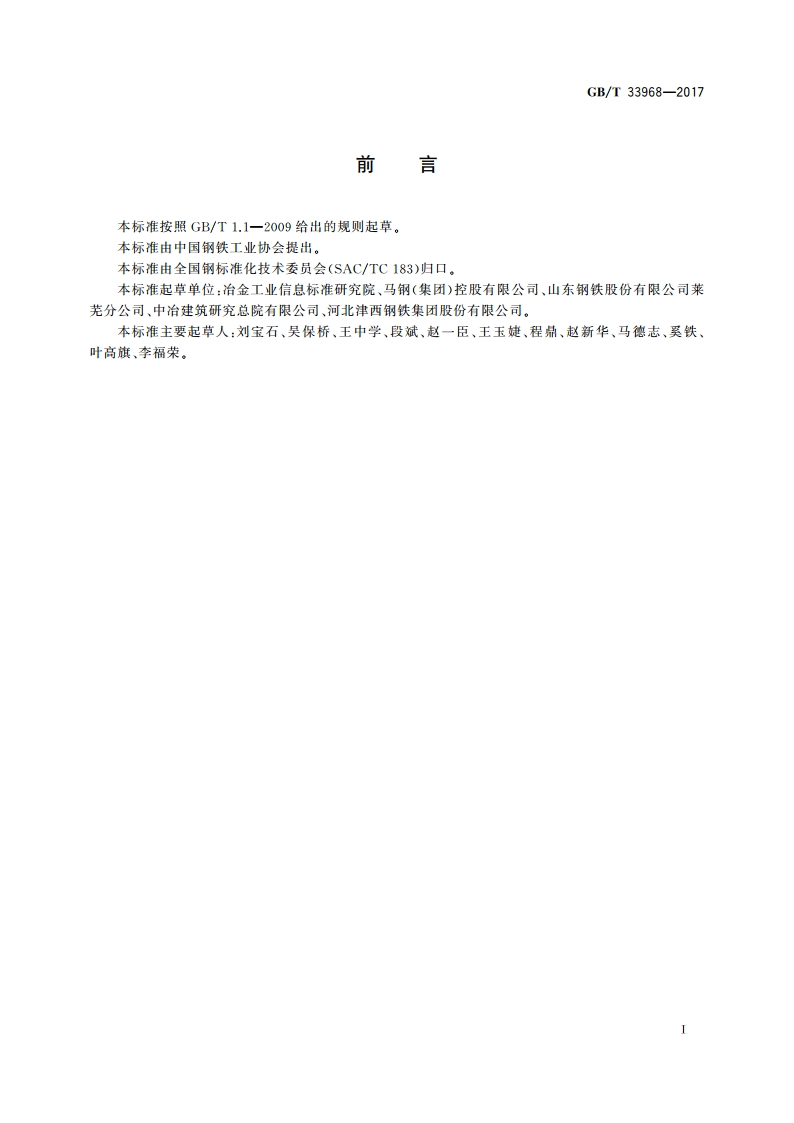

改善焊接性能热轧型钢
GBT
33968-2017
改善
焊接
性能
热轧
型钢
33968
2017
GB/T33968-20176技术要求6.1钢的牌号和化学成分6.1.1钢的牌号和化学成分（熔炼分析）应符合表1的规定。经供需双方协议，并在合同中注明，也可供应其他牌号和化学成分的型钢。表1化学成分（熔炼分析）化学成分（质量分数）/%，不大于牌号SiMnCuNiCrMoNbQ355QST0.120.401.600.0300.0300.450.250.250.070.060.05Q420 QST0.120.401.600.0300.0300.350.250.250.070.060.05Q460QST0.120.401.600.0300.0300.350.250.250.070.080.05Q500QST0.120.401.600.0400.0300.450.250.250.070.090.05对于有厚度方向性能要求的Q460QST,Q500QST牌号，其S含量应不超过0.010%，6.1.2钢的成品化学成分允许偏差应符合GB/T222的规定。6.2碳当量H型钢的碳当量应符合表2规定。表2碳当量碳当量CEV/%牌号不大于Q355QST0.38Q420 QST0.40Q460 QST0.43Q500 QST0.45碳当量应采用熔炼分析成分按如下公式进行计算：CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15经供需双方协商，并在合同中注明，也可采用焊接裂纹敏感性指数(Pm)代替碳当量评估钢材的可焊性，其数值由供需双方协商。Pcm按如下公式计算：Pcm=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+Vh0+5B6.3治炼方法钢由电炉或转炉治炼，必要时进行炉外精炼。6.4交货状态H型钢应以淬火加自回火状态交货。自回火温度不低于600。
