氟化物红色荧光粉 GBT 40563-2021.pdf

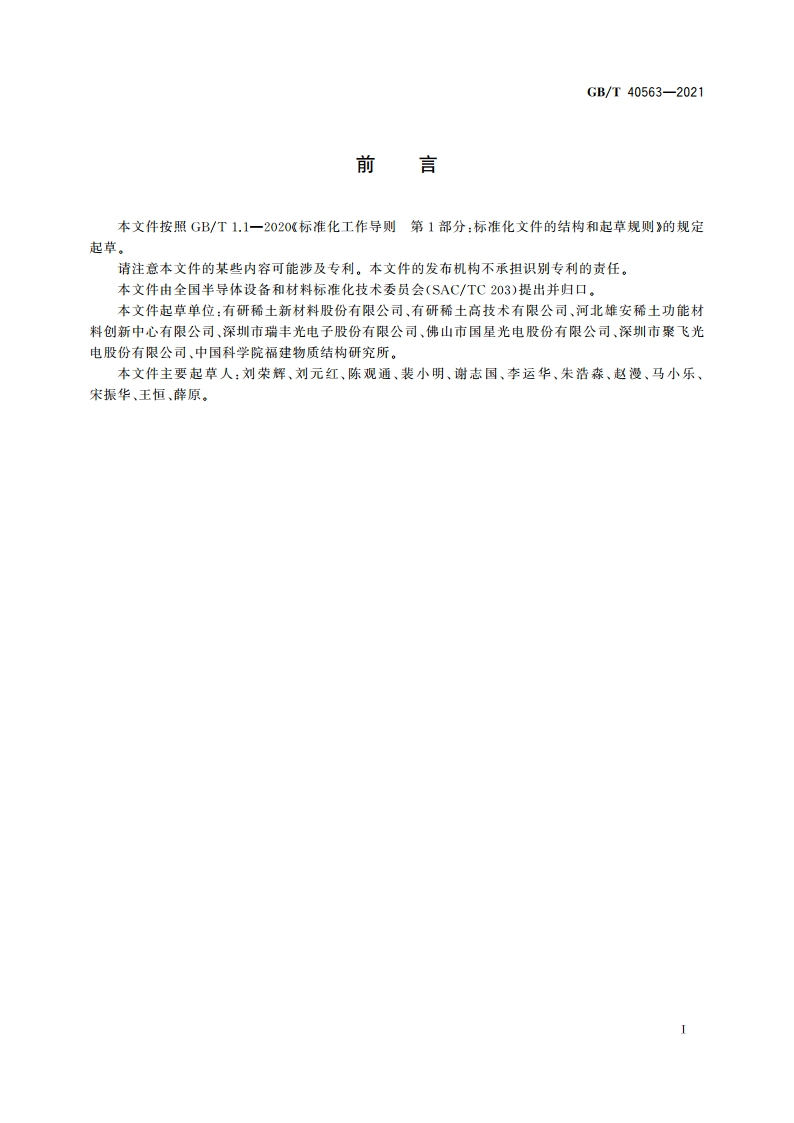

GB/T40563-2021前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国半导体设备和材料标准化技术委员会(SAC/TC203)提出并归口。本文件起草单位：有研稀土新材料股份有限公司、有研稀土高技术有限公司、河北雄安稀土功能材料创新中心有限公司、深圳市端丰光电子股份有限公司、佛山市国星光电股份有限公司、深圳市聚飞光电股份有限公司、中国科学院福建物质结构研究所。本文件主要起草人：刘荣辉、刘元红、陈观通、裴小明、谢志国、李运华、朱浩森、赵漫、马小乐、宋振华、王恒、薛原。GB/T40563-2021氟化物红色荧光粉1范围本文件规定了氟化物红色荧光粉产品规格和要求，试验方法、检验规则及标志、包装，运输、贮存及质量证明书。本文件适用于M+激活的氟化物系列红色荧光粉，其主要用作半导体发光二极管(LED)等发光器件的光激发转换材料，2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5838.1一2015荧光粉第1部分：术语GB/T14634.5灯用稀土三基色荧光粉试验方法第5部分：密度的测定GB/T15676-2015稀土术语GB/T20170.1稀土金属及其化合物物理性能测试方法稀土化合物粒度分布的测定GB/T20170,2稀土金属及其化合物物理性能测试方法稀土化合物比表面积的测定GB/T23595.1白光LED灯用稀土黄色荧光粉试验方法第1部分：光谱性能的测定GB/T23595.3白光LED灯用稀土黄色荧光粉试验方法第3部分：色品坐标的测定GB/T23595.7白光LED灯用稀土黄色荧光粉试验方法第7部分：热猝灭性的测定GB/T39492白光LED用荧光粉量子效率测试方法3术语和定义GB/T5838.1一2015和GB/T15676一2015界定的以及下列术语和定义适用于本文件。3.1色品坐标chromaticity coordinate用来表征荧光粉被激发后发光颜色的一组参数。注：根据CIE1931标准色度观察者规则计算获得。来源：GB/T15676一2015,6.3.193.2激发波长excitation wavelength入x为测量荧光粉发光强度和发光效率等性能所用激发光的波长。注：单位为纳米(nm),来源：GB/T5838.1一2015,2.60，有修改3.3发射峰值波长peak emission wavelength入m1GB/T40563-2021荧光粉发射光谱中强度量大的波长。注：单位为纳米(nm),来源：GB/T5838.1一2015,2.64，有修改3.4温度特性temperature characteristics由温度变化引起的发光强度、效率和色品坐标等变化的现象。来源：GB/T5838.1一2015,3.71，有修改3.5粒度分布离散度particle size distribution dispersion荧光粉试样粒度分布的相对宽度或不均匀程度的度量。定义为分布宽度与中心粒径的比值，其中分布宽度为边界粒径的一组特征拉径的差值。粒度分布离散度常采用下式计算：s(10,90)=(d0-d1o)/d0(1)式中：；一粒度分布离散度：dn一粒径的体积累计分布中对应于90%的荧光粉的粒径，单位为微米（m):d0一粒径的体积累计分布中对应于50%的荧光粉的粒径，单位为微米（m):d。一粒径的体积累计分布中对应于10%的荧光粉的粒径，单位为微米（m)。来源：GB/T5838.1一2015,4.52J4要求4.1产品分类LED用氟化物红色荧光粉K,MF。:Mn+(其中M表示Si、Ge、Ti中的一种或几种元素)按化学组分可分为三类：一硅系氟化物红色荧光粉：S引组分摩尔百分比超过50%时：一锗系氟化物红色荧光粉：G组分摩尔百分比超过50%时；一钛系氟化物红色荧光粉：Ti组分摩尔百分比超过50%时。4.2产品外观金黄色粉末，无目视可见夹杂物，干燥不结块。4.3要求LED用氟化物红色荧光粉的主要性能指标：光谱性能、色品坐标、温度特性、高温高湿测试、密度、中心粒径、粒度分布离散度、比表面积等应符合表1的规定。光谱性能中半蜂究、外量子效率以及温度特性、高温高湿测试和密度作为参考值，不作为险收标准。需方如对产品有特殊要求，由供需双方协商确定。
