方头短圆柱锥端紧定螺钉 GBT 86-2018.pdf

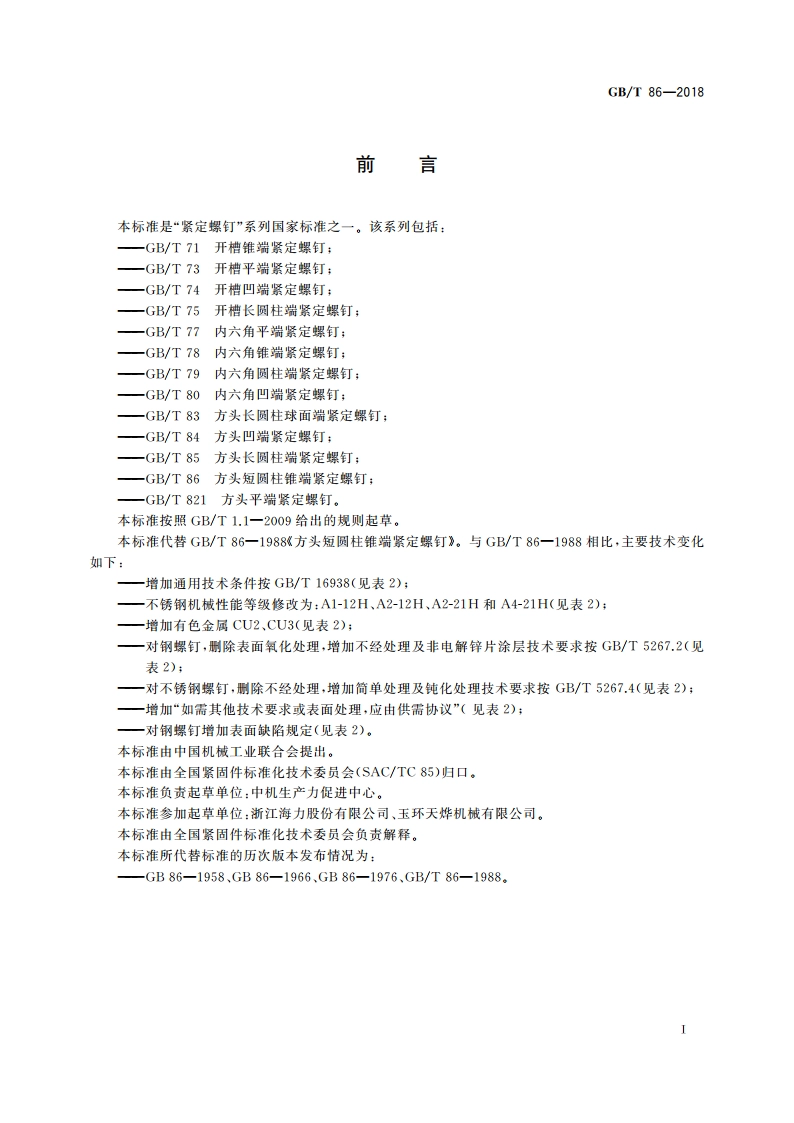

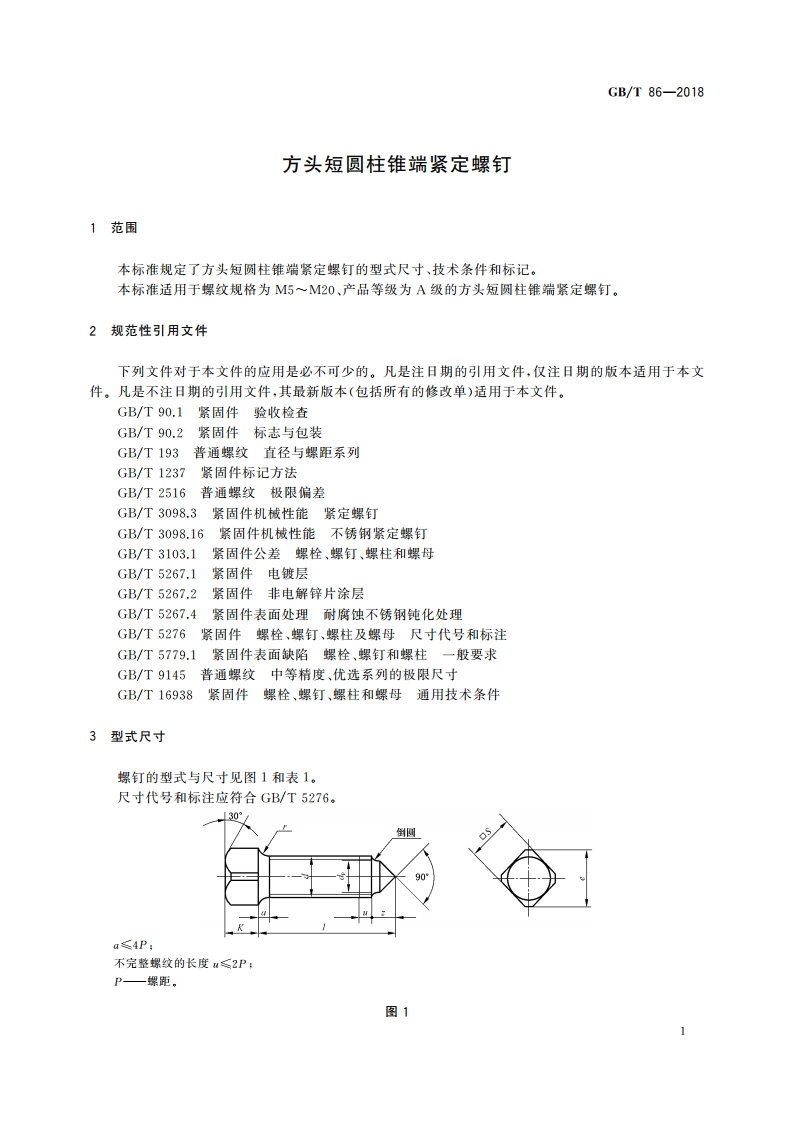

GB/T86-2018方头短圆柱锥端紧定螺钉1范围本标准规定了方头短圆柱锥端紧定螺钉的型式尺寸、技术条件和标记。本标准适用于螺纹规格为M5M20、产品等级为A级的方头短圆柱锥端紧定螺钉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T90.1紧固件验收检查GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与摞距系列GB/T1237紧固件标记方法GB/T2516普通螺纹极限偏差GB/T3098.3紧固件机械性能紧定螺钉GB/T3098.16紧固件机械性能不锈钢紧定螺钉GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母GB/T5267.1紧固件电镀层GB/T5267.2紧固件非电解锌片涂层GB/T5267.4紧固件表面处理耐腐蚀不锈钢钝化处理GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注GB/T5779.1紧固件表面缺陷摞栓、螺钉和螺柱一般要求GB/T9145普通螺纹中等精度、优选系列的极限尺寸GB/T16938紧固件螺栓、螺钉、螺柱和螺母通用技术条件3型式尺寸螺钉的型式与尺寸见图1和表1。尺寸代号和标注应符合GB/T5276。130倒四a4P:不完整螺纹的长度u2P,P一螺距。图11
