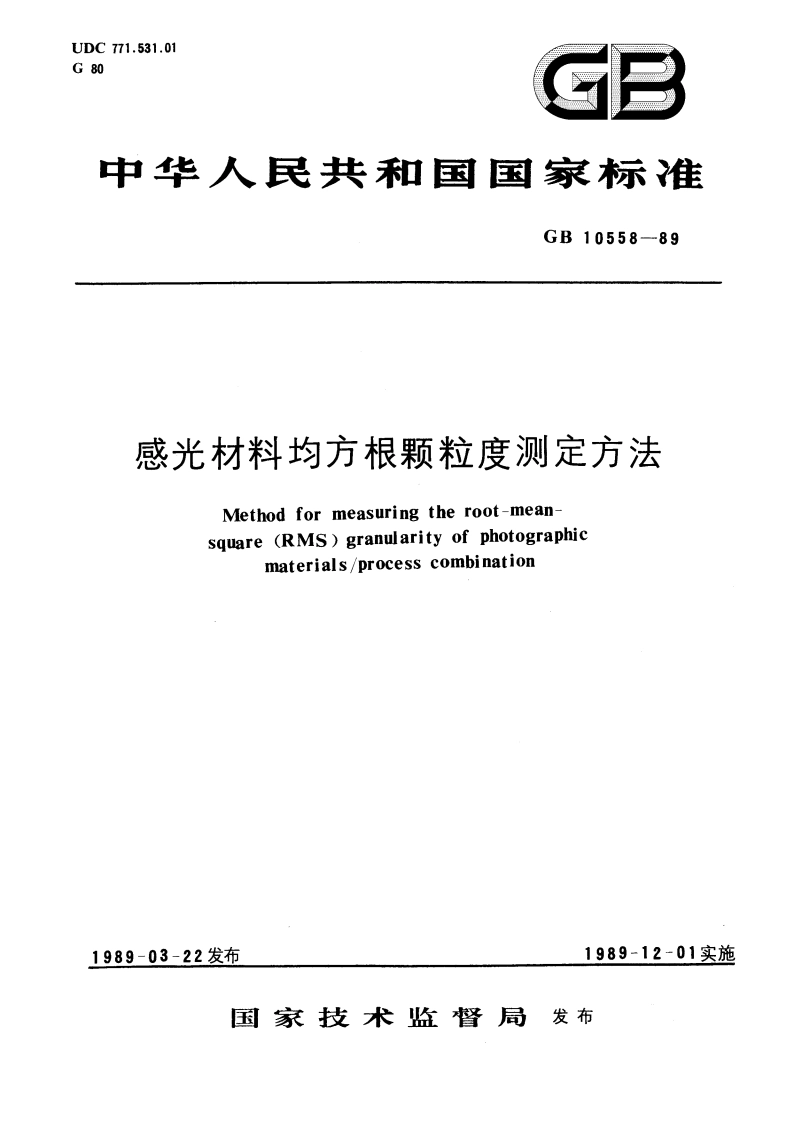

感光材料均方根颗粒度测定方法 GBT 10558-1989.pdf

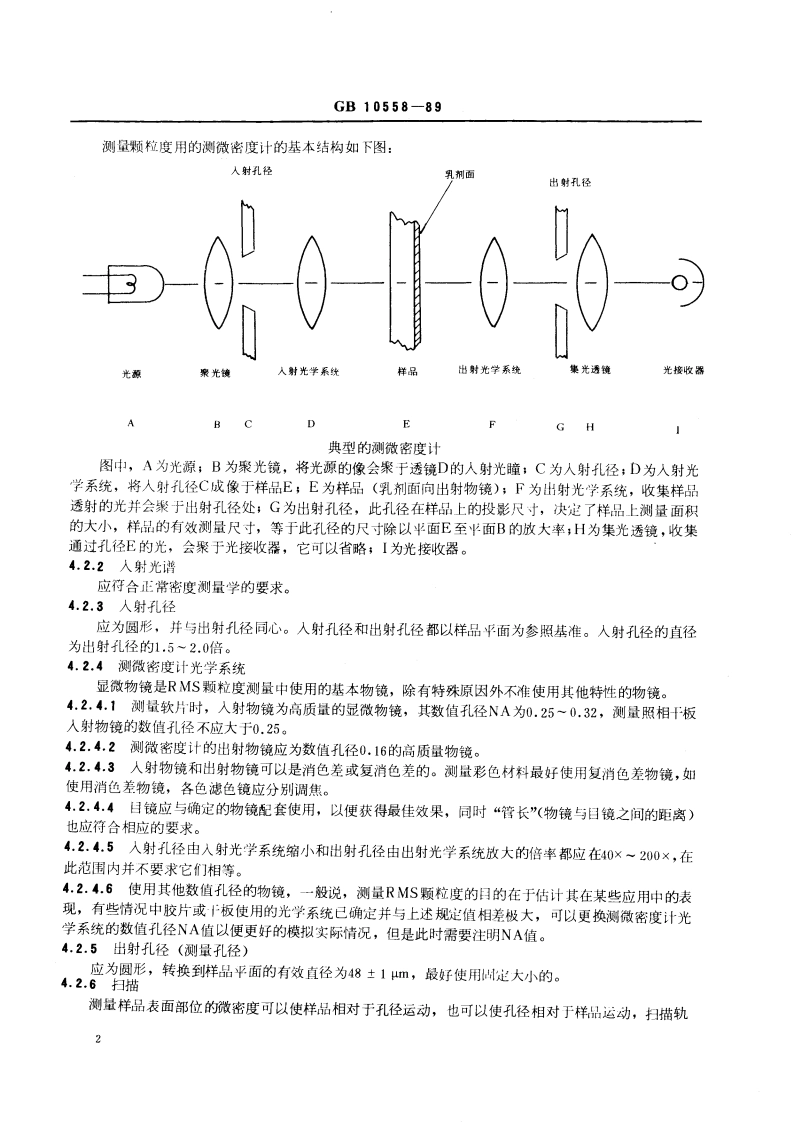

GB10558-89测显颗粒度用的测微密度计的基本结构如下图：人射孔径乳剂面出射孔径3光源猴光镜入射光学系饮样品出射光学系统集光透镜光接收器B C0EFGH典型的测微密度计图中，A为光源，B为聚光镜，将光源的像会聚于透镜D的人射光撞；C为人射孔径：D为入射光学系统，将人射孔径C成像于样品E；E为样品（乳剂面向出射物镜）；F为出射光学系统，收集样品透射的光并会巢于出射孔径处：G为出射孔径，此孔径在样品上的投影尺寸，决定了样品上测量面积的大小，样品的有效测量尺寸，等于此孔径的尺寸除以半面E至半面B的放大率，H为集光透镜，收集通过孔径E的光，会聚于光接收器，它可以省略；I为光接收器。4.2.2入射光谐应符合正常密度测量学的要求。4.2.3人射孔径应为圆形，并与出射孔径同心。人射孔径和出射孔径都以样品平面为参照基准。人射孔径的直径为出射孔径的1.52.0倍。4.2.4测微密度计光学系统显微物镜是RMS颗粒度测量中使用的基本物镜，除有特殊原因外不准使用其他特性的物镜。4.2.4.1测量软片时，入射物镜为高质量的显微物镜，其数值孔径NA为0.250.32，测量照相干板入射物镜的数值孔径不应大于0.25。4.2.4.2测微密度计的出射物镜应为数值孔径0.16的高质量物镜。4.2.4.3人射物镜和出射物镜可以是消色差或复消色差的。测量彩色材料最好使用复消色差物镜，如使用消色差物镜，各色滤色镜应分别调焦。4.2.4.4目镜应与确定的物镜配套使用，以便获得最佳效果，同时“管长”（物镜与目镜之间的距离）也应符合相应的要求。4.2.4.5人射孔径由入射光学系统缩小和出射孔径由出射光学系统放大的倍率都应在40200，在此范围内并不要求它们相等。4.2.4.6使用其他数值孔径的物镜，一般说，测量RMS颗粒度的目的在于估计其在某些应用中的表现，有些情况中胶片或广板使用的光学系统已确定并与上述规定值相差极大，可以更换测微密度计光学系统的数值孔径NA值以便更好的模拟实际情况，但是此时需要注明NA值。4.2.5出射孔径（测量孔径）应为圆形，转换到样品平面的有效直径为481m,最好使用定大小的。4.2.6扫描测量样品表面部位的微密度可以使样品相对于孔径运动，也可以使孔径相对于样品运动，扫描轨
