感光材料、箔纸及纸张的套准系统 第2部分:制版的销式定位系统 GBT 15110.2-2023 感光材料 纸张 系统 部分 制版 定位 15110.2 2023

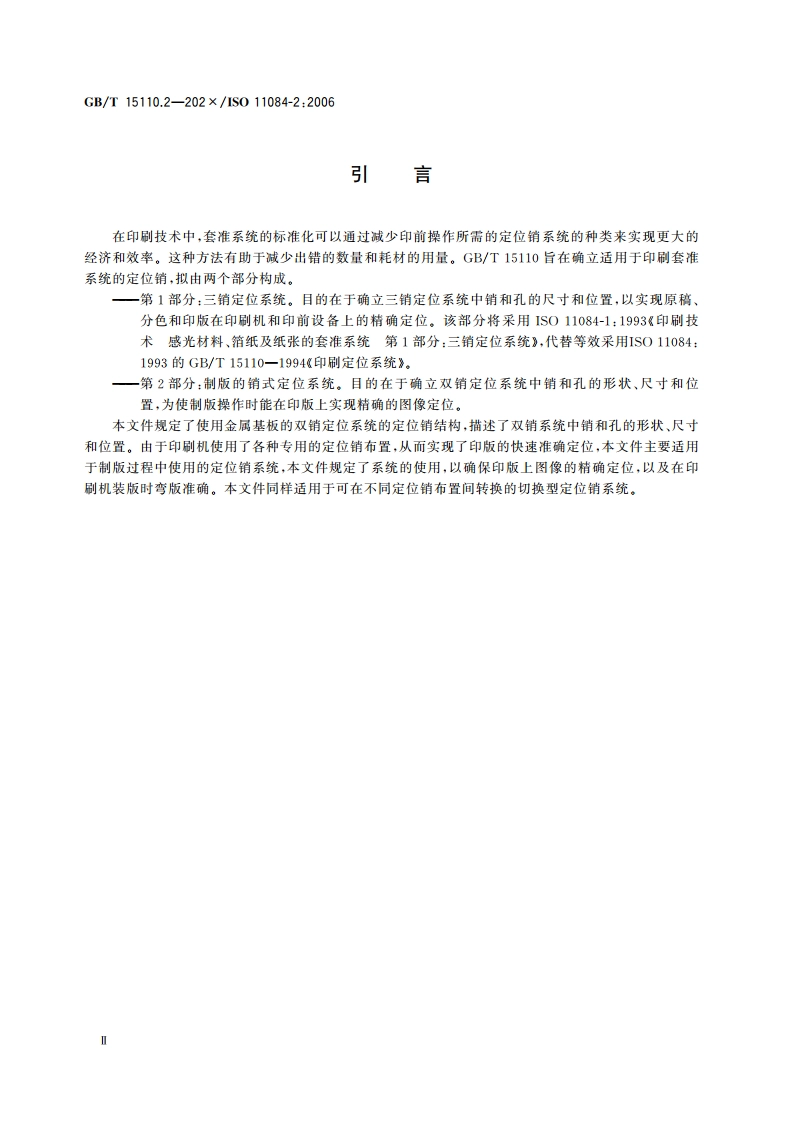

GB/T15110.2-202/1S011084-2:2006的尺寸以及销在材料上的位置应与图1所示一致。当印版以图像面朝上放置时,圆形定位孔应位于左侧。冲压中心线宜平行于印版边。打孔应靠近材料边缘。本文件没有规定冲压中心线与印版边之间的距离。单位为毫米日0.03A$0.2B标引说明:1一印版的边:1400,500,550,700,800,900,1000.图1定位孔和定位销的布置4.2成对定位孔本文件规定的双销系统所产生的成对定位孔,用于定位冲压材料,使其平行于印版边。每对定位孔的尺寸应与图2所示一致。注:矩形孔的结构满足图2中长孔的要求,单位为毫米6G1210注:在6G7中,市表示直径,6表示6mm,G7是孔的滑动配合公差等级.图2定位孔4.3定位销每个定位销的形状和尺寸应为图3所示的一种。为了便于使用,销的顶部可以是圆形或锥形。本文件没有规定定位销的高度。2
