废纸中胶粘物的测定 GBT 21557-2008.pdf

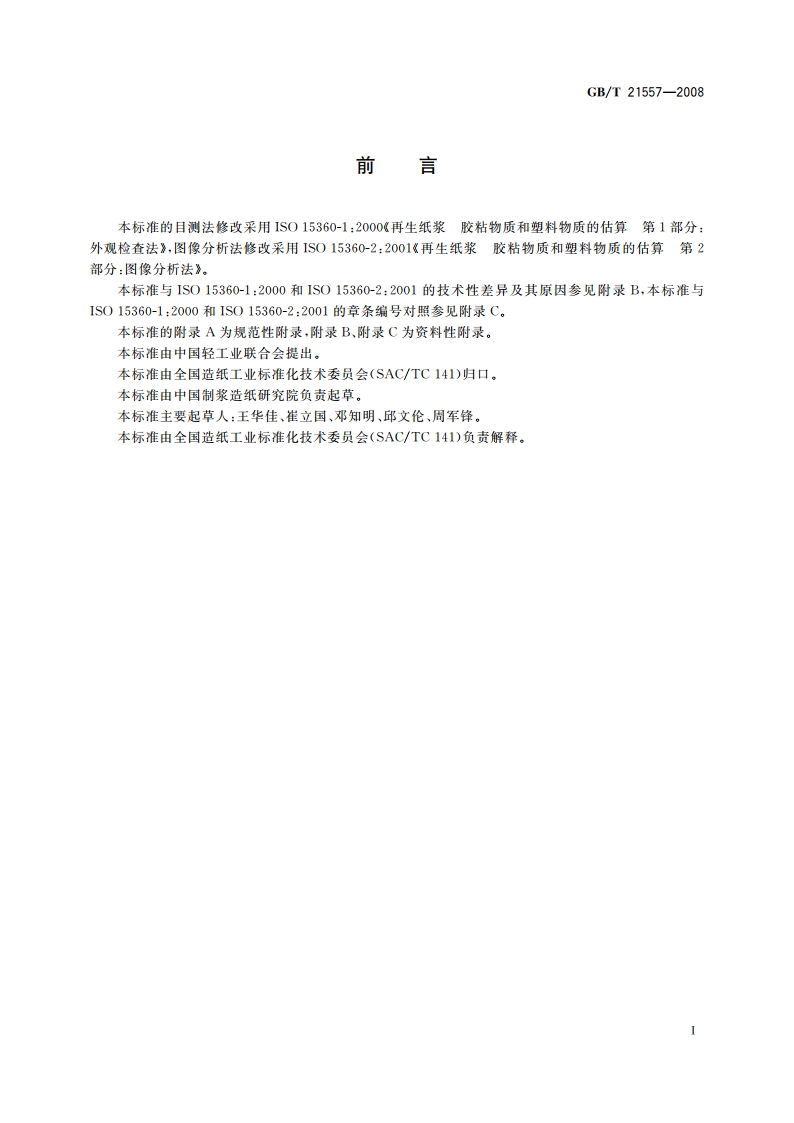

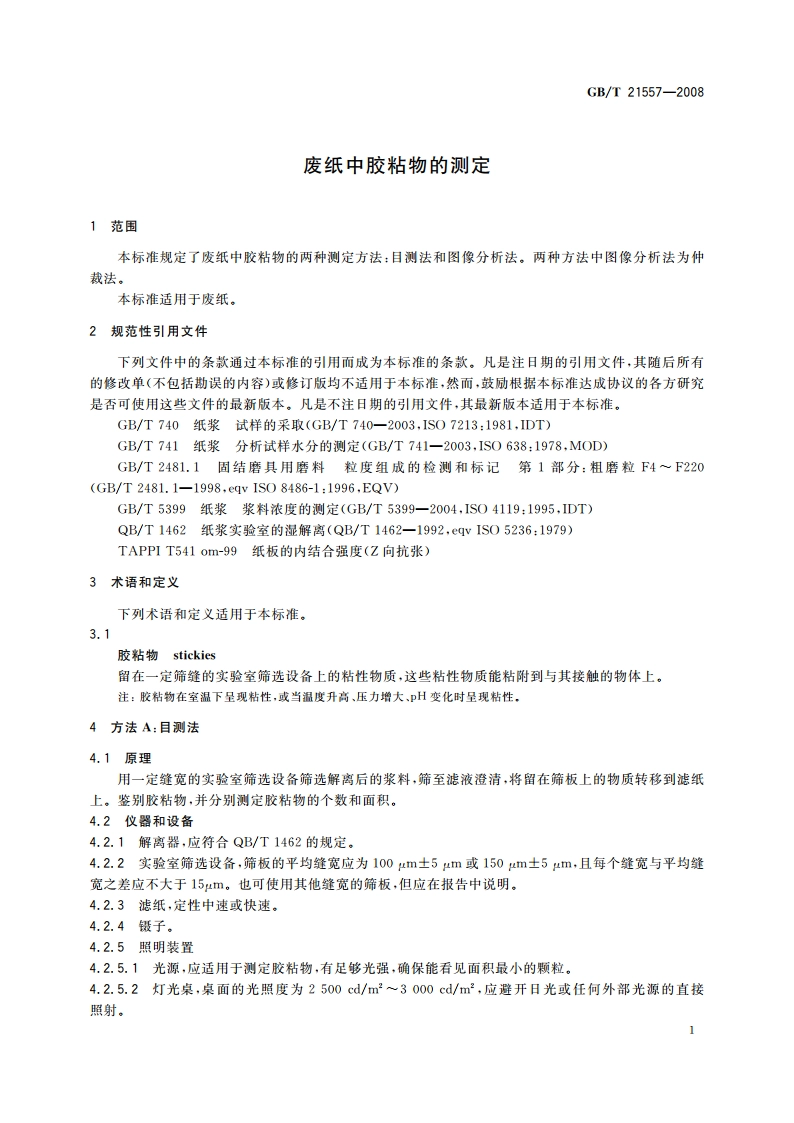

GB/T21557-20084.2.6吸舉纸，由全漂化学浆或被布浆抄造，中性，无施胶剂、化学添加剂和荧光物质。4.2.7对比图，见附求A。4.2.8热压机，可在150C10C下施加压力690kPa士20kPa。4.2.9烘箱，可保持温度105C土2。4.3取样按GB/T740进行。4.4测定步骤4.4.1温度除4.4.5.2外，所有试验应在20C25的室温条件下进行。4.4.2试样的预处理按GB/T741测定绝千浆的质量。将试样浸泡在水中至少4h,然后按QB/T1462解离浸湿后的试样。在270mL的水中解离50g60g的绝干浆，直至没有纤维束为止。浓度不大于10%的浆料可不解离。4.4.3筛选按筛选设备(4.2.2)说明书，将解离好的100g绝干浆倒至筛板上，筛选至滤液澄清为止。也可根据纸浆中胶粘物含量的多少，筛选多于100g或少于100g的绝干浆。4.4.4移取用水尽可能地将筛板上的物质冲下，随后用滤纸(4.2.3)过滤悬浮液，并使胶粘物均匀地分布在滤纸上，所用滤纸张数取决于筛板上物质的数量。悬浮液过滤后，应再次检查筛板。若筛板上还有胶粘物，应用摄子(4.2.4)爽起放在滤纸上。将所有滤纸分别放在吸墨纸(4.2.6)上，并置于105C士2C烘箱(4.2.9)中干燥1h。4.4.5检测目测判析滤纸(4.2.3)上颗粒的种类，分别记求胶粘物颗粒的个数及每一颗粒的面积，然后计算出每种颗粒的总面积。4.4.5,1室温下胶粘物的测定胶粘物一般不透明，呈圆形，常与颜料、油墨或其他颗粒粘附在一起，成为带色聚集物。首先应从最大的颗粒开始测定，用对比图(4.2.7)来估测颗粒的面积。将已辨别的每一胶粘物划上圆国，并测量每一胶粘物颗粒的面积。然后记录胶粘物颗粒的总个数，并计算其总面积，单位为平方毫米(mm2)。4.4.5.2高温和压力条件下胶粘物的测定某些胶粘物（如热熔胶），只有当温度和压力增大时才呈现粘性，当温度降至室温时，其粘性将会消失，故此类胶粘物应按以下方法进行测定。将滤纸放入热压机(4.2.8)中，在温度15010和压力690kPa土20kPa条件下，热压10min士0.5mi,热压后，这类胶粘物将变成透明点。将滤纸放在灯光桌(4.2.5.2)上，将透明点画上圆因，并用对比图(4.2.7)测定其面积。然后记录透明点的总个数，并计算其总面积，单位为平方毫米(m2)。分别报告高温加压和室温下的测定值，以及所施加的温度和压力。5方法B:图像分析法5.1原理用一定缝宽的实验室筛选设备筛选解离后的浆料，筛至滤液澄清，将留在筛板上的物质转移到滤纸上，用白氧化铝粉末或由特殊涂布纸上掉下来的涂料颗粒标记胶粘物。用图像分析仪测定胶粘物的总个数、面积或不同面积的炬形分布函数图。5.2仪器和设备5.2.1解离器，同4.2.1。2
