改善成形性高强度结构用调质钢板 GBT 36171-2018.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707

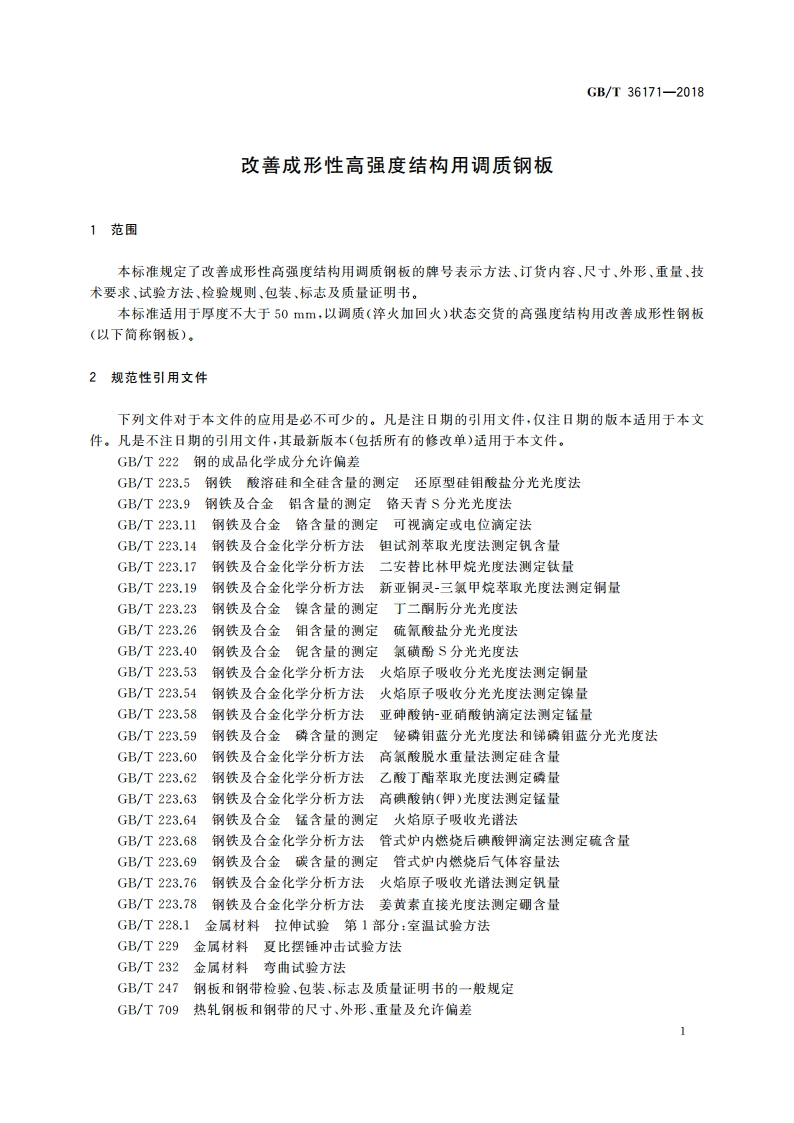

改善成形性高强度结构用调质钢板
GBT
36171-2018
改善
成形
强度
结构
用调质
钢板
36171
2018
GB/T36171-2018计算，CET=C+(Mn+Mo)/10+(Cr+Cu)/20+Ni/40(2)6.1.4钢的成品化学成分允许偏差应符合GB/T222的规定。表1牌号及化学成分（熔炼分析）化学成分（质量分数）/%牌号不大于不小于MnCuCrNiMoNbTiCEVAlsQ460FC0.0250.015Q460FD0.200.551.600.501.502.000.700.00500.120.060.050.450.015Q460FE0.0200.010Q460FFQ500FC0.0250.015Q500FD0.200.551.600.501.502.000.700.00500.120.060.050.450.015Q500FE0.0200.010Q500FFQ550FC0.0250.015Q550FD0.200.551.600.501.502.000.700.00500.120.060.050.600.015Q550FE0.0200.010Q550FFQ620FC0.0250.015Q620FD0.200.551.600.501.502.000.700.00500.120.060.050.600.015Q620FE0.0200.010Q620FFQ690FC0.0250.015Q690FD0.200.551.700.501.502.000.700.00500.120.060.050.600.015Q690FE0.0200.010Q690FF根据需要，供方可添加一种或几种合金元素，合金元素最大值应符合表1规定，其含量应在质量证明书中报告，钢中应至少添加Nb、Ti、V、A中的一种细化品粒元素，添加元素的最小值为0.015%（对于A1为As)。也可用A替代Als,此时最小值为0.018%.6.2治炼方法钢由氧气转炉或电炉治炼，并应经过炉外精炼。6.3交货状态钢板按调质（淬火十回火）状态交货注：湖制包括离线快速淬火十回火、直接在线淬火十离线回火和直接在线淬火十在线热处理回火。
