复层建筑涂料 GBT 9779-2005.pdf

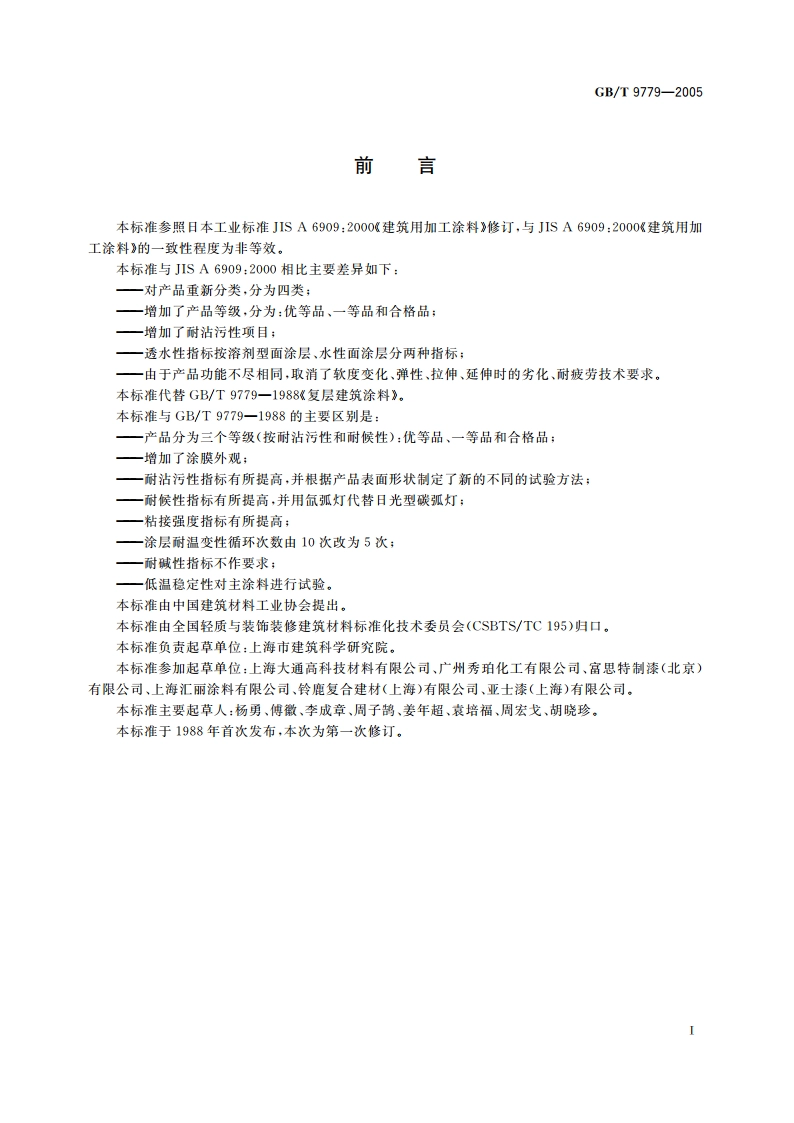

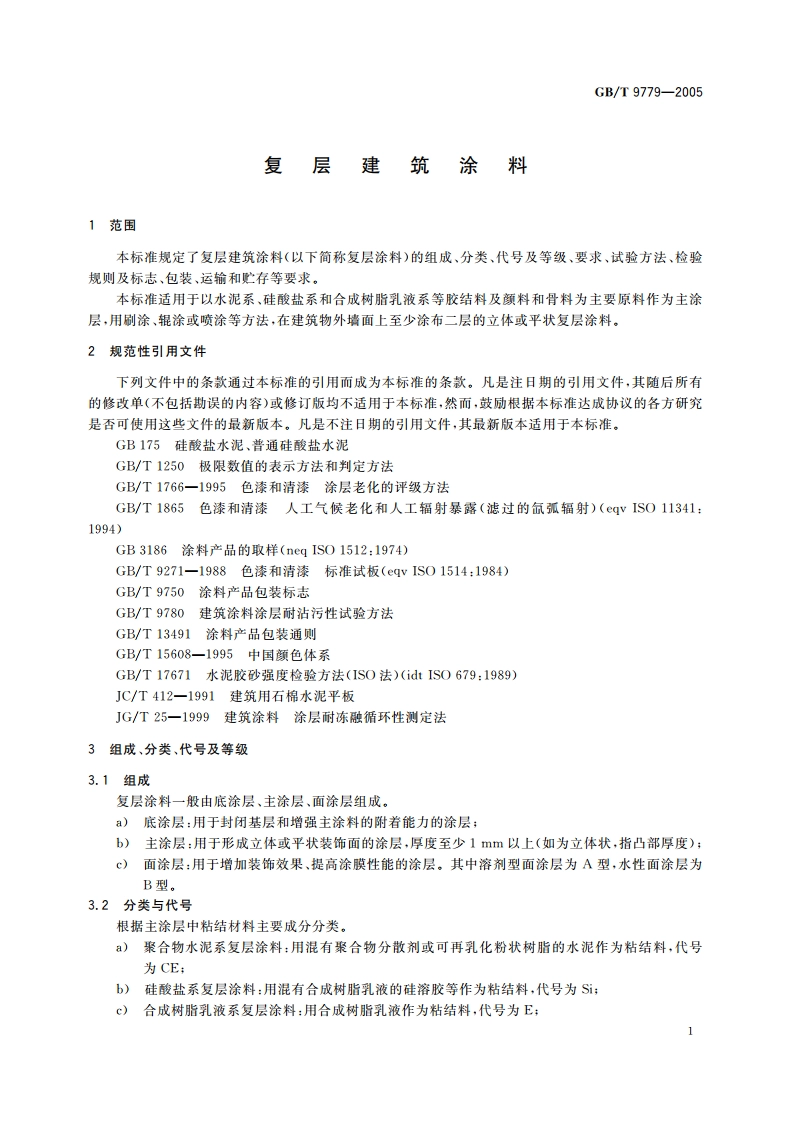

GB/T9779-20055试验方法5.1标准试验条件标准试验条件为温度23土2，相对湿度50%土5%。样品试验前必须在此条件下至少放置24h,并在此条件下进行试验。5.2试验样板的制备5.2.1将生产单位提供的底涂料、主涂料和面涂料分别按产品说明要求配制。所检产品未明示稀释比例时，搅拌均匀后制板。所检产品明示了稀释比例时，均应按规定的稀释比例加水或稀释剂搅匀后制板，若所检产品规定了稀释比例的范围时，应取其中间值。5.2.2本标准中检验用试板的底材应符合JC/T412一1991表2中1类板（加压板，厚度为4mm6mm)技术要求的石棉水泥平板，其表面处理按GB/T9271一1988中7.3的规定进行。5.2.3砂浆块：应采用符合GB175要求的强度等级为42.5的普通硅酸盐水泥、符合GB/T17671要求的1SO标准砂。水泥、砂和水按1：1：0.5的比例（质量比），采用振捣方式成型70mm70mm20mm尺寸的水泥砂浆试件。砂浆试件成型之后在标准试验条件下放置24h48h后拆模，浸入23C士2的水中？d,然后取出在标准试验条件下放置？d以上。用200号水砂纸将成型底面磨平，清除浮灰，即可供试验使用。5.2.4各检验项目的试板类型、尺寸、数量和养护时间应符合表2的规定。表2试板尺寸、数量及养护时间试板尺寸/试板数量/养护时间检险项试板类型(mmX mmX mm)块底涂h中涂/d面涂/d立刻初期干燥抗裂性312试验石棉水泥平板300150(46)涂膜外观、透水性耐312冲击性1粘结强度砂浆块707020分1277涂层耐温变性3耐候性石棉水泥平板150X70X(46)1277耐沾污性:也可根据产品说明要求养护。5.3容器中状态打开包装容器，用搅捧搅拌时观察有无硬块，搅拌后是否呈均匀状态。5.4涂膜外观将5.2所制备并养护好的试件。目测涂膜有无开裂，明显针孔、气泡等现象。5.5低温稳定性将主涂料试样装入约1L的塑料或玻璃容器（高约130mm,直径约110mm,壁厚为0.23mm0.27mm)内，大致装满，密封，放入一5C2的低温箱中，18h后取出容器，在5.1条件下放置6h。如此循环操作三次后，打开容器，一边搅拌试样，一边观察试样有无结块，分离及凝聚等现象。5.6初期干燥抗裂性5.6.1试验仪器如图1所示。装置由风机、风洞和试架组成，风洞截面为正方形。用能够获得3m/s以上风速的轴流风机送风，配置调压器周节风机转速，使风速控制为3m/s士0,3/s。风洞内气流速度用热球式或其他风速计测量。
