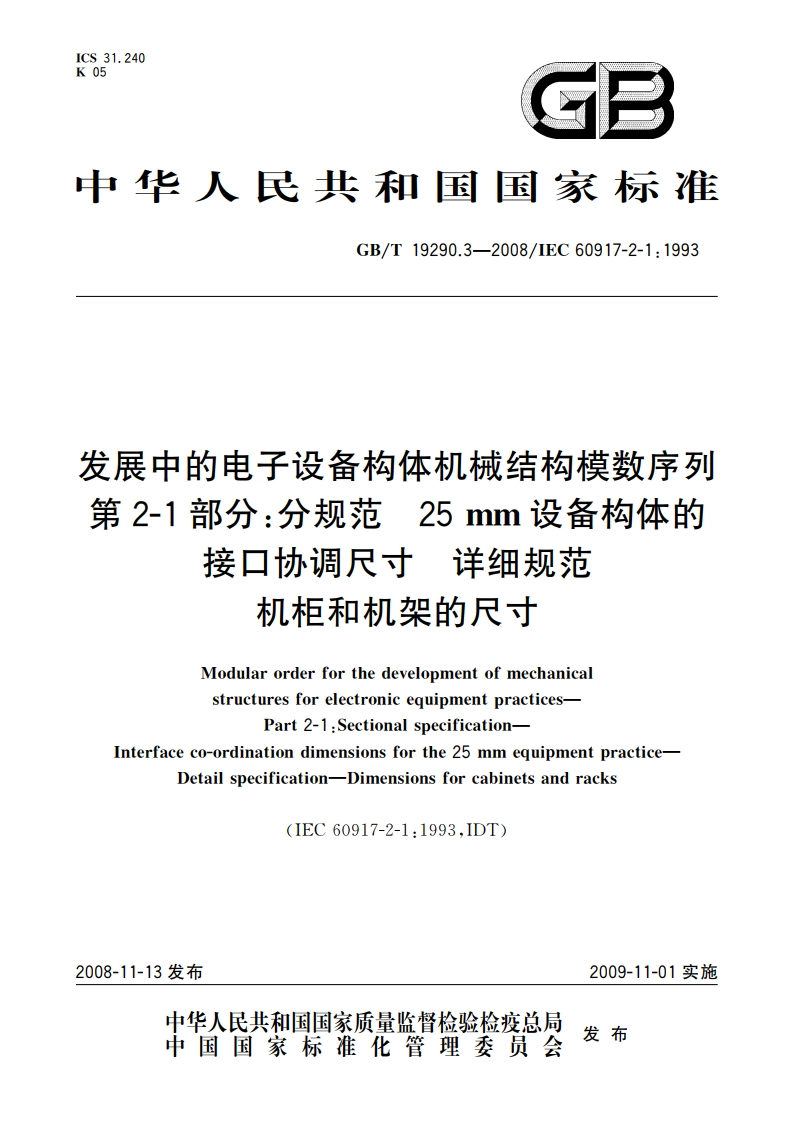

发展中的电子设备构体机械结构模数序列 第2-1部分：分规范 25 mm设备构体的接口协调尺寸 详细规范 机柜和机架的尺寸 GBT 19290.3-2008.pdf

GB/T19290.3-2008/1EC60917-2-1:1993升高的项板侧板安装架插稻面板插箱基座脚轮图1带有插箱、面板和安装附件的机柜示例4尺寸机柜和机架的高度、宽度和深度尺可寸从GB/T19290,2一2003的相应表中获得（见4.1.1.1）。机柜和机架无需符合给出的图例，只需采用规定的尺寸。对于未规定的尺寸和公差，制造厂可依据其要求自由选择。4,1.3中列出了机柜和机架的两种型式，以允许轻型（方案1）和加强型（方案2）这两种应用。4.1机柜4.1.1A型机柜A型机柜的所有凸出部分，例如覆板、调整脚、常设的吊环等均在其外形尺寸之内。安装架的使用可以任选。4.1,1.1如果采用其他尺寸，这些尺寸应从GB/T19290.2一2003中导出。在这种情况下，应保持表1表3中的协调尺寸He、W。和D.与尺寸H。、Ha、Ha,W、Wa、W2、Wa,Do、Da之间的关系。4.1.1,2当采用安装架时，它们的优选深度位置按图2中局部放大。其他的或附加的在优选位置前或靠近优选位置的安装架，以25m为格距(np1)。4.1.1.3包括其公差在内的机柜尺寸H。、W和Do应包含在协调尺寸H.、W.和D.之内。2
