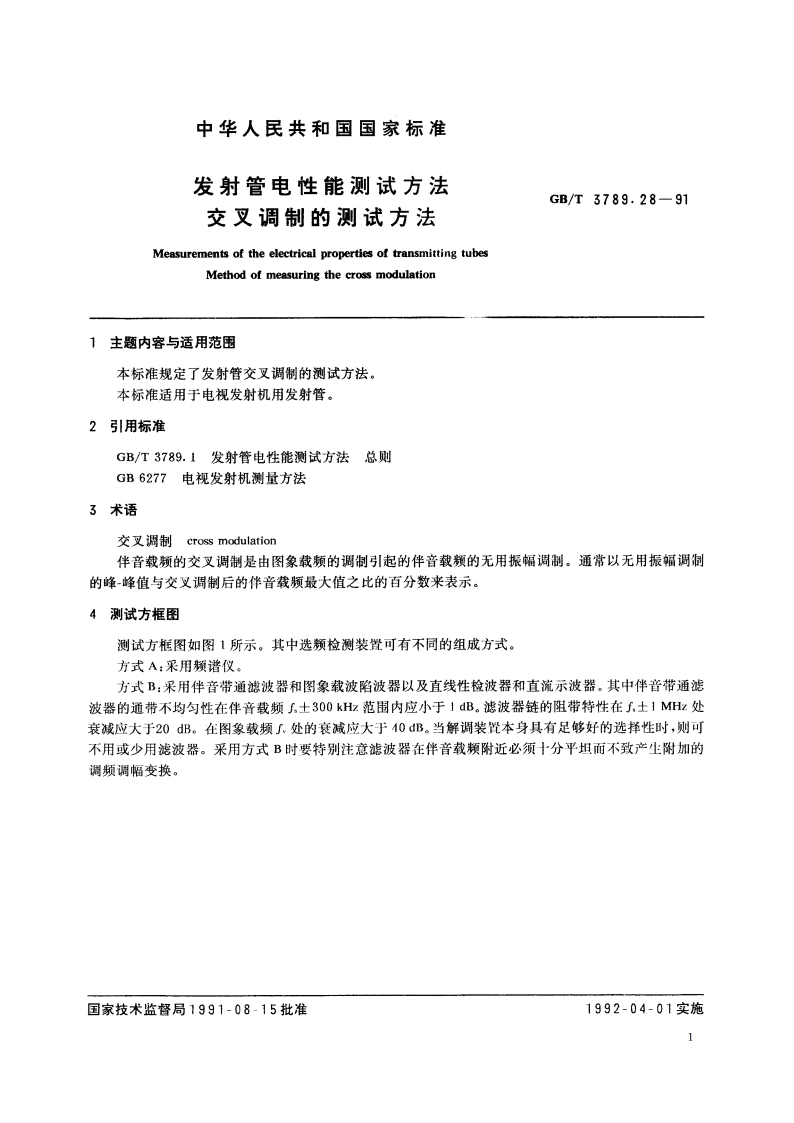

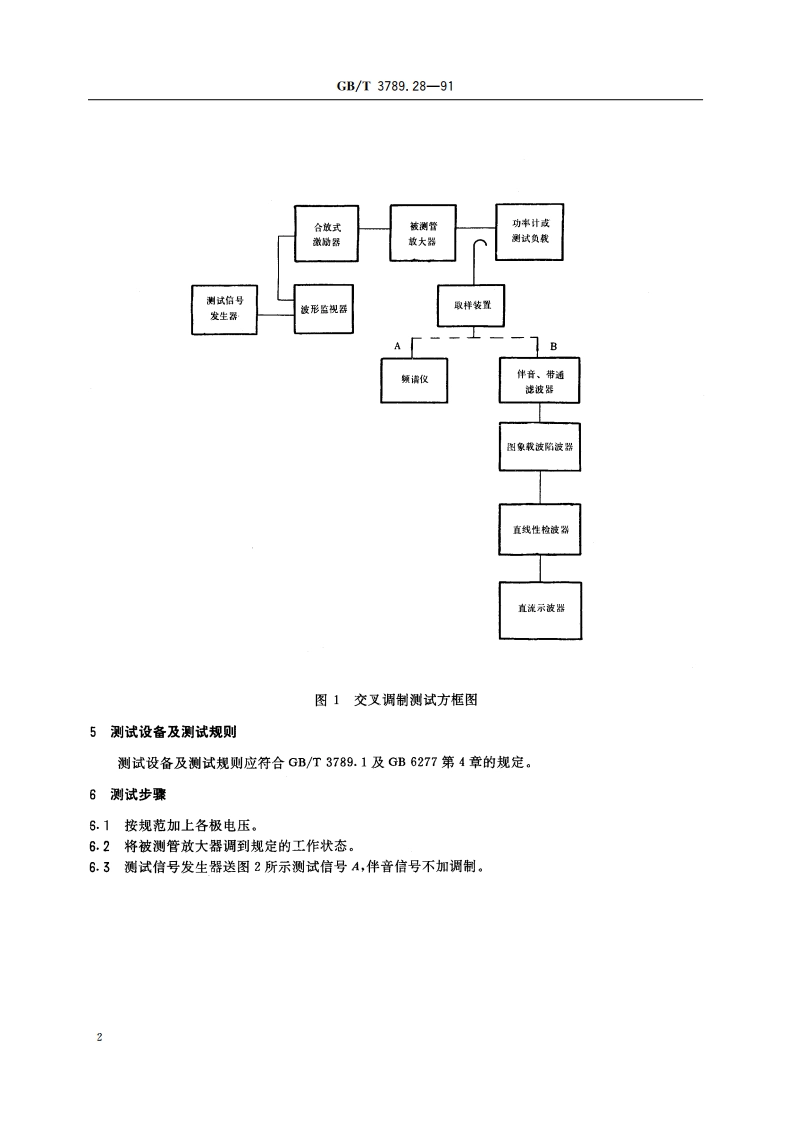

中华人民共和国国家标准发射管电性能测试方法GB/T3789.28-91交叉调制的测试方法Measurements of the electrical properties of transmitting tubesMethod of measuring the cross modulation1主题内容与适用范围本标准规定了发射管交叉调制的测试方法。本标准适用于电视发射机用发射管。2引用标准GB/T3789.1发射管电性能测试方法总则GB6277电视发射机测量方法3术语交叉调制cross modulation伴音载颏的交叉调制是由图象载频的调制引起的伴音载颜的无用振幅调制。通常以无用振幅调制的峰-峰值与交叉调制后的伴音载频最大值之比的百分数来表示。4测试方框图测试方框图如图1所示。其中选频检测装置可有不同的组成方式。方式A:采用频谐仪。方式B:采用伴音带通滤波器和图象载波陷波器以及直线性检波器和直流示波器。其中伴音带通滤波器的通带不均匀性在伴音载频人，土300kHz范围内应小于B。滤波器链的阻带特性在人，土1MHz处衰减应大于20dB。在图象载频人处的衰减应大于A0B。当解调装置本身具有足够好的选择性时，则可不用或少用滤波器。采用方式B时要特别注意滤波器在伴音载颗附近必须十分平坦而不致产生附加的调频调幅变换。国家技术监督局1991-08-15批准1992-04-01实施
