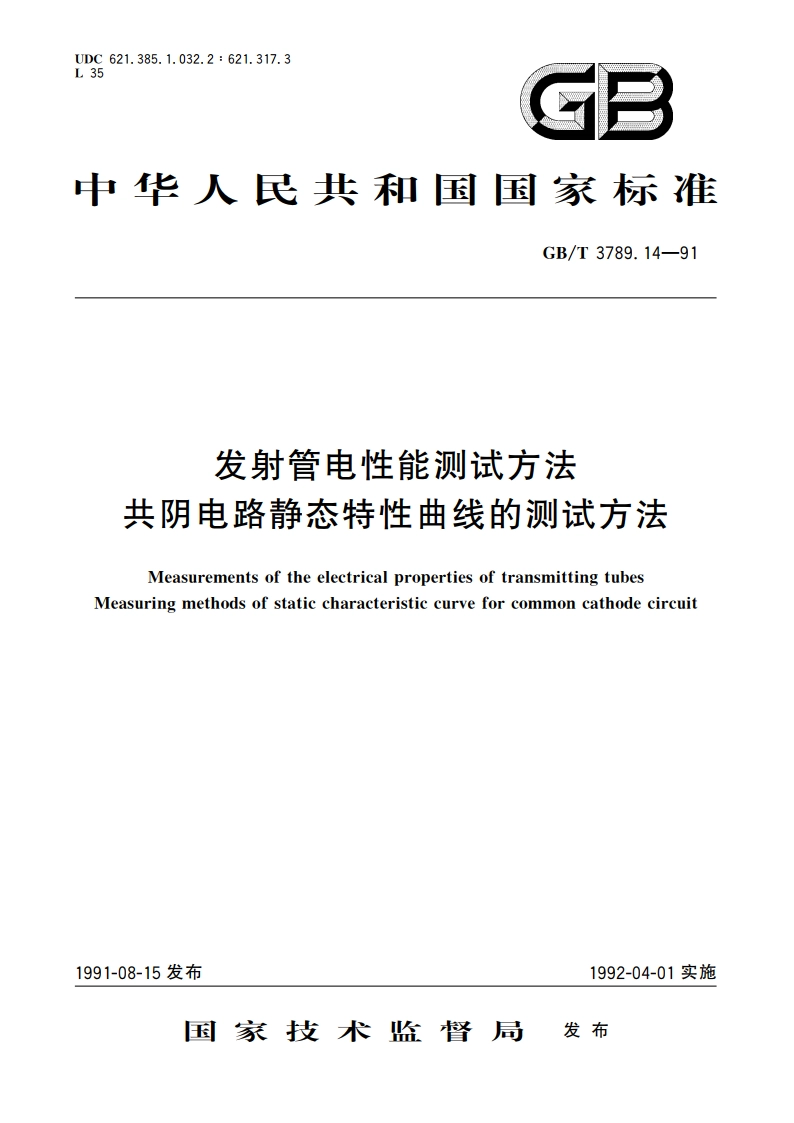

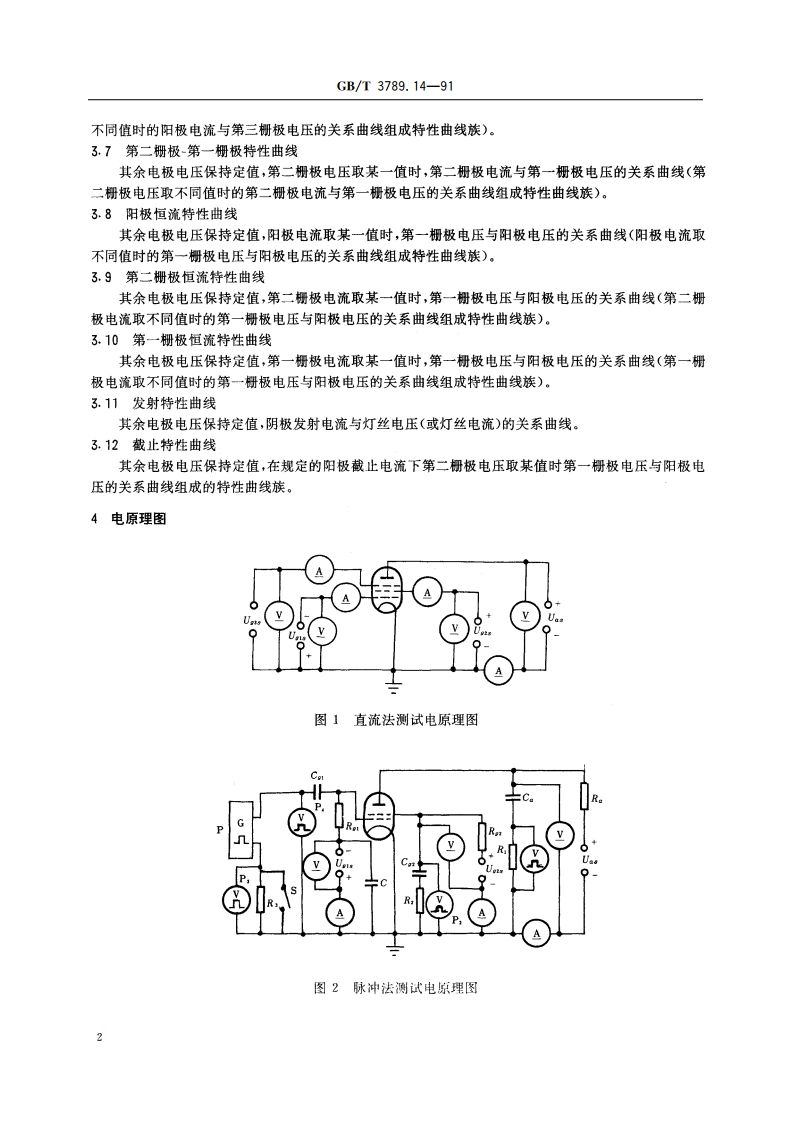

中华人民共和国国家标准GB/T3789.14-91发射管电性能测试方法共阴电路静态特性曲线的测试方法代替GB3789,14一83Measurements of the electrical properties of transmitting tubesMeasuring methods of static characteristic curve for common cathode circuit1主题内容与适用范围本标准规定了发射管共阴电路静态特性曲线的测试方法。本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡，调制、调整和功率放大管共阴电路静态特性曲线的测试。2引用标准GB/T3789.1发射管电性能测试方法总则GB/T3789.3发射管电性能测试方法阴极发射电流的测试方法3术语静态特性曲线static characteristic curve静态特性曲线是指在规定的工作状态下，有关参量只具有直流值的一种特性曲线（两个参量之间的关系)。3.1阳极特性曲线其余电极电压保持定值，第一栅极电压取某一值时，阳极电流与阳极电压的关系曲线（第一栅极电压取不同值时的阳极电流与阳极电压的关系曲线组成特性曲线族)。3.2阳极-第一栅极特性曲线其余电极电压保持定值，阳极电压取某一值时，阳极电流与第一栅极电压的关系曲线（阳极电压取不同值时的阳极电流与第一栅极电压的关系曲线组成特性曲线族)。3.3第一棚极特性曲线其余电极电压保持定值，阳极电压取某一值时，第一栅极电流与第一栅极电压的关系曲线（阳极电压取不同值时的第一栅极电流与第一栅极电压的关系曲线组成特性曲线族)。3.4第一栅极-阳极特性曲线其余电极电压保持定值，第一栅极电压取某一值时，第一栅极电流与阳极电压的关系曲线（第一栅极电压取不同值时的第一栅极电流与阳极电压的关系曲线组成特性曲线族)。3.5第二栅极-阳极特性曲线其余电极电压保持定值，第二栅极电压取某一值时，第二栅极电流与阳极电压的关系曲线（第二棚极电压取不同值时的第二橱极电流与阳极电压的关系曲线组成特性曲线族)。3.6阳极-第三栅极特性曲线其余电极电压保持定值，阳极电压取某一值时，阳极电流与第三栅极电压的关系曲线（阳极电压取国家技术监督局1991-08-15批准1992-04-01实施1GB/T3789.14-91不同值时的阳极电流与第三栅极电压的关系曲线组成特性曲线族)。3.7第二栅极-第一栅极特性曲线其余电极电压保持定值，第二棚极电压取某一值时，第二栅极电流与第一橱极电压的关系曲线（第二栅极电压取不同值时的第二栅极电流与第一枥极电压的关系曲线组成特性曲线族)。3.8阳极恒流特性曲线其余电极电压保持定值，阳极电流取某一值时，第一栅极电压与阳极电压的关系曲线（阳极电流取不同值时的第一栅极电压与阳极电压的关系曲线组成特性曲线族)。3.9第二栅极恒流特性曲线其余电极电压保持定值，第二栅极电流取某一值时，第一橱极电压与阳极电压的关系曲线（第二栅极电流取不同值时的第一册极电压与阳极电压的关系曲线组成特性曲线族)。3.10第一栅极恒流特性曲线其余电极电压保持定值，第一栅极电流取某一值时，第一橱极电压与阳极电压的关系曲线（第一棚极电流取不同值时的第一研极电压与阳极电压的关系曲线组成特性曲线族)。3.11发射特性曲线其余电极电压保持定值，阴极发射电流与灯丝电压（或灯丝电流）的关系曲线。3.12截止特性曲线其余电极电压保持定值，在规定的阳极截止电流下第二栅极电压取某值时第一栅极电压与阳极电压的关系曲线组成的特性曲线族。4电原理图图1直流法测试电原理图图2脉冲法测试电原理图2
