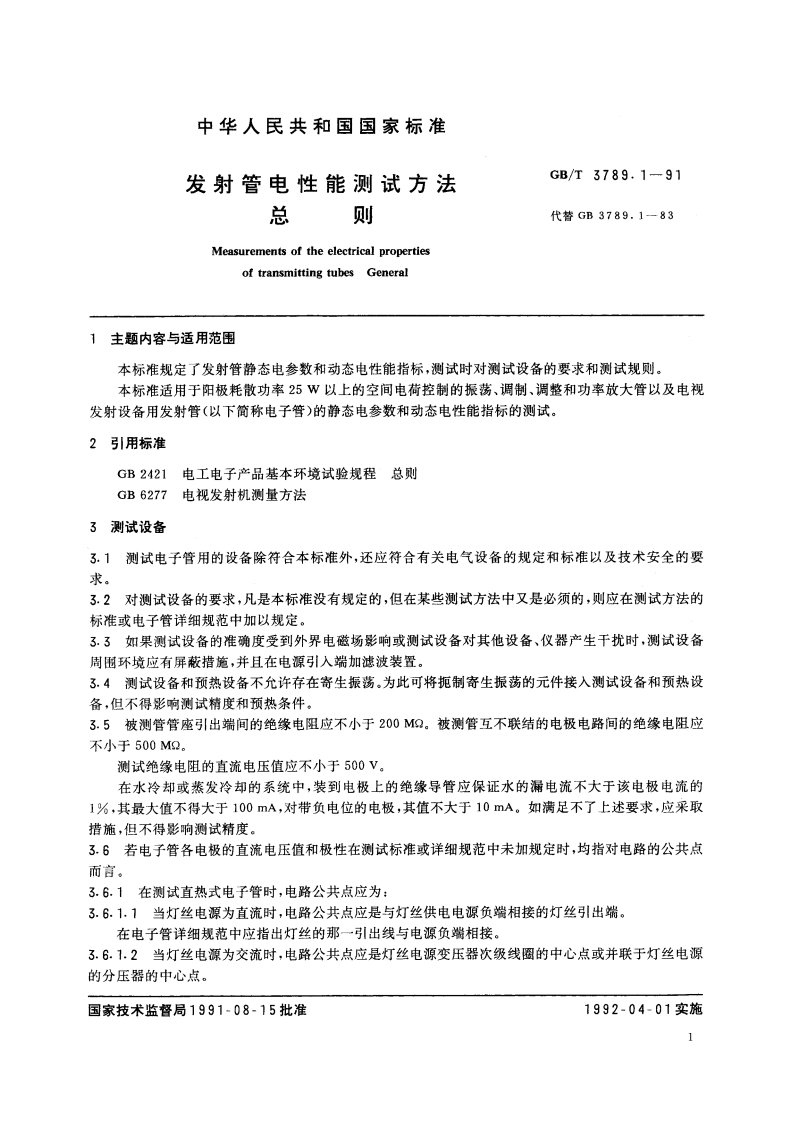

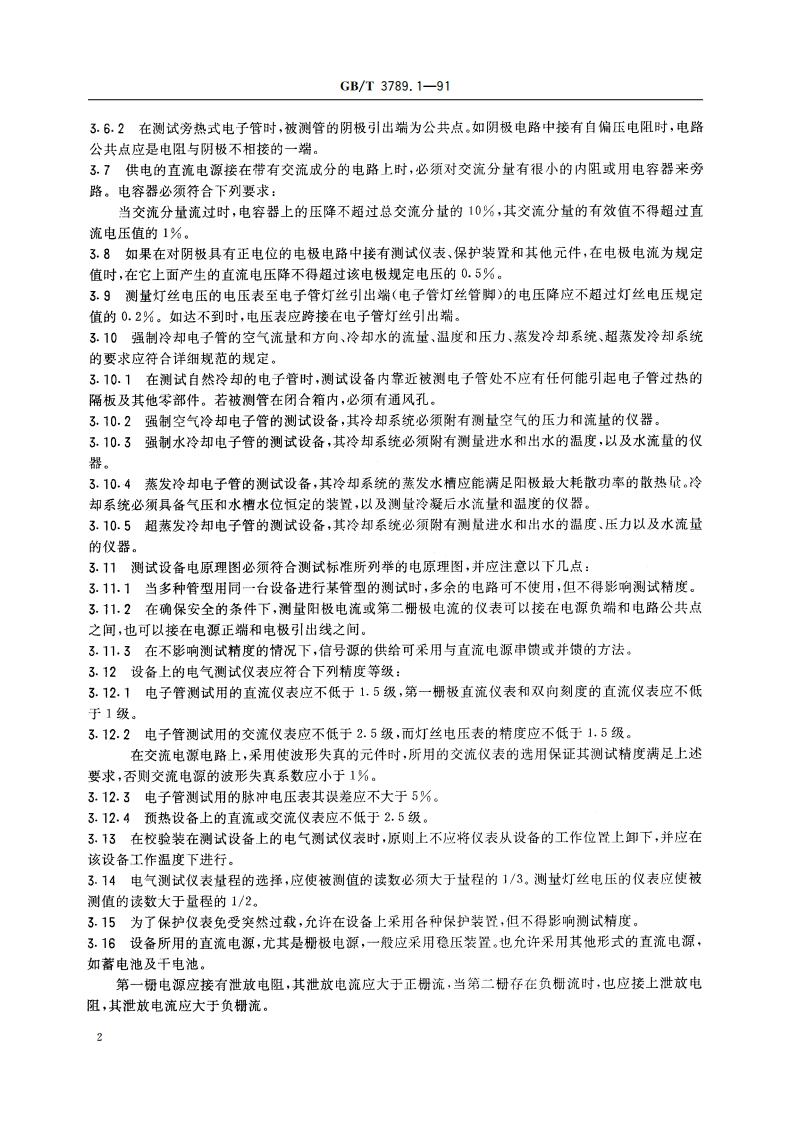

中华人民共和国国家标准发射管电性能测试方法GB/T3789,1-91总则代替GB3789.1一83Measurements of the electrical propertiesof transmitting tubes General1主题内容与适用范围本标准规定了发射管静态电参数和动态电性能指标，测试时对测试设备的要求和测试规则。本标准适用于阳极耗散功率25W以上的空间电荷控制的振荡、调制、调整和功率放大管以及电视发射设备用发射管（以下简称电子管）的静态电参数和动态电性能指标的测试。2引用标准GB2421电工电子产品基本环境试验规程总则GB6277电视发射机测量方法3测试设备3.1测试电子管用的设备除符合本标准外，还应符合有关电气设备的规定和标准以及技术安全的要求。3.2对测试设备的要求，凡是本标准没有规定的，但在某些测试方法中又是必须的，则应在测试方法的标准或电子管详细规范中加以规定。3.3如果测试设备的准确度受到外界电磁场影响或测试设备对其他设备、仪器产生干扰时，测试设备周围环境应有屏蔽措施，并且在电源引入端加滤波装置。3.4测试设备和预热设备不允许存在寄生振荡。为此可将扼制寄生振荡的元件接入测试设备和预热设备，但不得影响测试精度和预热条件。3.5被测管管座引出端间的绝缘电阻应不小于200M9。被测管互不联结的电极电路间的绝缘电阻应不小于500M9。测试绝缘电阻的直流电压值应不小于500V。在水冷却或蒸发冷却的系统中，装到电极上的绝缘导管应保证水的漏电流不大于该电极电流的1%,其最大值不得大于100mA,对带负电位的电极，其值不大于10mA。如满足不了上述要求，应采取措施，但不得影响测试精度。3.6若电子管各电极的直流电压值和极性在测试标准或详细规范中未加规定时，均指对电路的公共点而言。3.6.1在测试直热式电子管时，电路公共点应为：3.6.1.1当灯丝电源为直流时，电路公共点应是与灯丝供电电源负端相接的灯丝引出端。在电子管详细规范中应指出灯丝的那一引出线与电源负端相接。3.6.1.2当灯丝电源为交流时，电路公共点应是灯丝电源变压器次级线圈的中心点或并联于灯丝电源的分压器的中心点。国家技术监督局1991-08-15批准1992-04-01实施1GB/T3789.1-913.22测址电视用发射管动态电性能指标时，对电源、测试负载、测试设备、测量设备与发射机间的连接、发射机的要求、测试信号等应符合GB6277的规定。4测试规则4.1电子管测试规范和采用的具体测试方法，应在详细规范中规定。4.2在测试电子管时，各个电极电压应按下列顺序接通：灯丝电压、对阴极为负电位的棚极电压、阳极电压、其余电极电压。电极电压的断开，应与接通时的相反顺序进行或同时断开。4.3对灯丝电流大于20A的电子管，在调节灯丝电压的过程中，灯丝电流的瞬时值不应超过规定值的1.5倍。4,4测试强制冷却的电子管时，应先接通冷却系统，方可加上各极电压。测试完毕时，应先断开各极电压，在详细规范中没有规定时，至少5min后方可断开冷却系统。4.5在测试标准或详细规范中没有规定的情况下，测试没有公用电极引出线的李生管某一单管时，另一单管的阳极和其他册极应与阴极相连接：测试具有公用辅助栅极的孪生管的某一单管时，另一单管的阳极应加上工作点电压，而在第一栅极上应加以足够大的负电压，使该单管的阴极电流等于零。4.6测试应在GB2421规定的正常大气条件下进行。附加说明：本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所和779厂负责起草。
