分布式电源并网继电保护技术规范 GBT 33982-2017.pdf

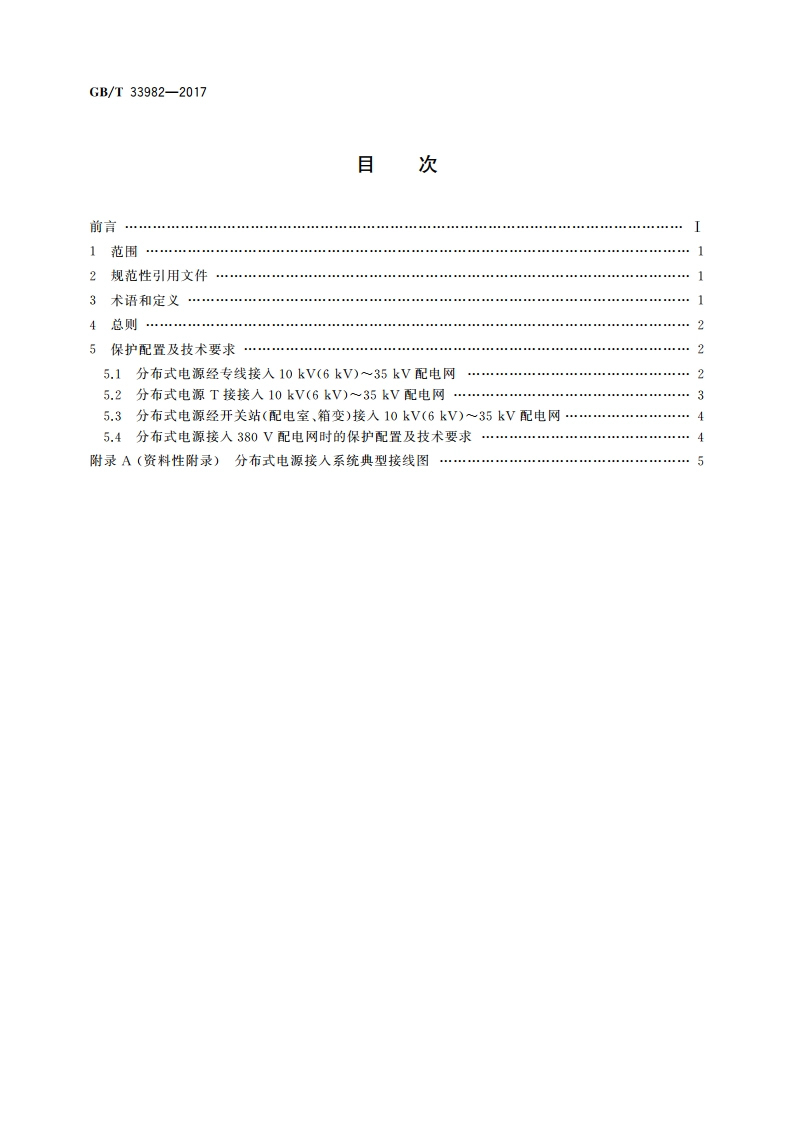

GB/T33982-2017目次前言】范围2规范性引用文件】3术语和定义】4总则25保护配置及技术要求25.1分布式电源经专线接入10kV(6kV)一35kV配电网25.2分布式电源T接接入10kV(6kV)一35kV配电网35.3分布式电源经开关站（配电室、箱变）接人10kV(6kV)35kV配电网45,4分布式电源接入380V配电网时的保护配置及技术要求4附录A(资料性附录)分布式电源接入系统典型接线图5GB/T33982-2017式电源，并网点为分布式电源的输出汇总点。3.6孤岛islanding包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。3.7非计划性孤岛unintentional islanding非计划、不受控地发生孤岛。3.8计划性孤岛intentional islanding按预先设置的控制策略，有计划地发生孤岛。3.9防孤岛anti-islanding防止非计划性孤岛现象的发生。注：非计划性孤岛现象发生时，由于系统供电状态未知，将造成以下不利影响：可能危及电网线路维护人员和用户的生命安全，干扰电网的正常合闸，电网不能控制孤岛中的电压和频率，从而损坏配电设备和用户设备。4总则4.1分布式电原侧应具有在电树故障及恢复过程中的自保护能力。4.2分布式电源的接地方式应与电网侧的接地方式相适应，并应满足保护配合的要求。4.3变流器型分布式电源应具备快速检测孤岛且断开与电网连接的能力。防孤岛保护动作时间应与电网侧备自投、重合闸动作时间配合，应符合GB/T19939、GB/T20046和NB/T32015中相关规定。4.4分布式电源切除时间应符合线路保护、重合闸、备自投等配合要求，以避免非同期合闸。4.5变流器型分布式电源的系统电压响应、频率异常响应应符合GB/T19939、GB/T20046、GB/T29319中相关规定。4.6旋转电机型分布式电源的继电保护配置及整定应符合GB/T14285中相关规定。4.7分布式电源接入10kV(6kV)35kV配电网，并网点开断设备应采用易操作、可闭锁、具有明显开断点、带接地功能、可开断故璋电流的断路器：分布式电源接入380V配电网，并网点开断设备应采用易操作、具有明显开斯指示、可开断故障电流的并网开关。4.8继电保护和安全自动装置的新产品，应按国家规定的要求和程序进行检测或鉴定，合格后，方可推广使用。设计、运行单位应积极创造条件支持新产品的试用。5保护配置及技术要求5.1分布式电源经专线接入10kV(6kV)35kV配电网5.1.1分布式电源经专线接人10kV(6kV)35kV配电网的典型接线图参见附录A中图A.1。用户高压总进线断路器（图A,1中2DL)处应配置阶段式（方向）过电流保护、故障解列，若接人电网要求配置全线速动保护时，应配置光纤纵联差动保护。5.1.2用户高压母线的分布式电源馈线断路器（图A.1中3DL)处可配置阶段式（方向）过电流保护、重合闸，5.1.3用户高压总进线断路器（图A.1中2DL)处配置的保护动作于跳图A.1中3DL或2DL断路器，
