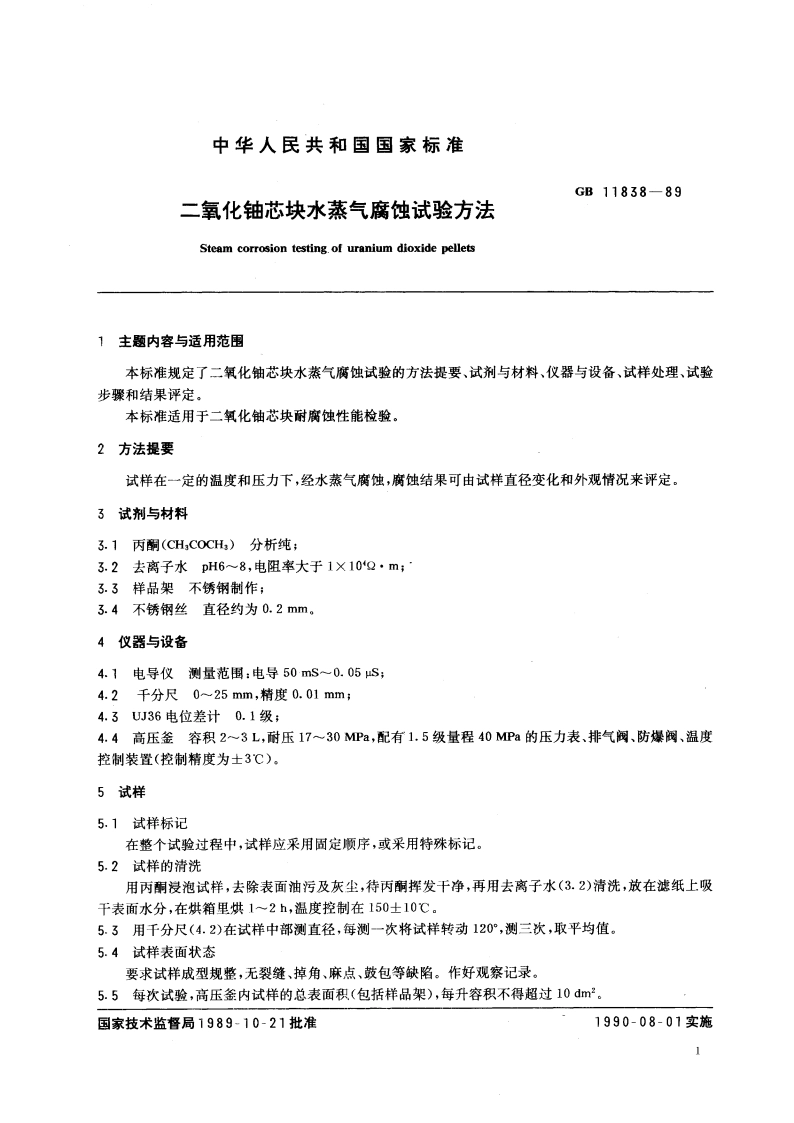

二氧化铀芯块水蒸气腐蚀试验方法 GBT 11838-1989.pdf

GB11838-89附录A高压釜中最少装水量的测定(参考件)A1高压釜中最少装水量二氧化铀芯块水蒸气腐蚀试验是在一定的温度、压力下进行的。为了使温度和压力达到规定的范围，使在整个保温时间内压力保持稳定，必须控制高压釜中的装水量。高压釜中最少装水量是指在一定温度下能使压力稳定的最少水量。由加水量试验发现在一定的温度、压力下高压釜中的最少加水量可由式A1求得：01=(W1-Vz)/K(A1)式中：Q:一加入样品和样品架后的装水量，kg:V:一高压釜的容积，m3;V。一样品和样品架在釜内所占的容积，m3;K一对应温度和压力下的比例常数，m/kg。对应不同容积高压釜和不同的腐蚀试验条件可通过装水量试验由式A1求出K值，计算装水量。A2设定高压釜的容积：0.0025m3；样品架体积：0.000025m3;指定腐蚀条件：温度355士5，压力14.70士0.7MPa,时间20h。A2.1将样品架装入高压釜后，加水0.230kg,加盖密封高压釜，开始升温，待温度升到设定温度时，压力可达指定值，保温20，仍满足设定条件，此时水量即为最少加水量，否则水量过多或不足，则应增减水量重做试验。由加水量按式A1求出K值：K=m,-/0,=0.025-0000025=0.01076m/kg0.230由求得的K值，在每次试验时即可求出最少加水量Q值。A3在腐蚀试验时，为了排除釜内空余部分的空气，须加入部分过量的水(Q:)。在低温时(145)将釜内空气排尽，对于2.5L容积的高压釜过量水须不少于0.040kg,其他容积的高压釜可视其容积大小适当增减。A4对2.5L高压釜，样品架体积0.000025m3,试样体积0.000043m3,0为0.040kg,压力14.70土0.7MPa时，对应温度为350400时的g和K值列于表1。表1温度，CQ1.kgK,m/k8Q2,k8压力，MPa3500.2400.010310.04014.903600.2220.011150.04014.903700.2050.012070.04014.903800.2000.012380.04014.803900.1950.012690.04014.904000.1900.013020.04014.903
