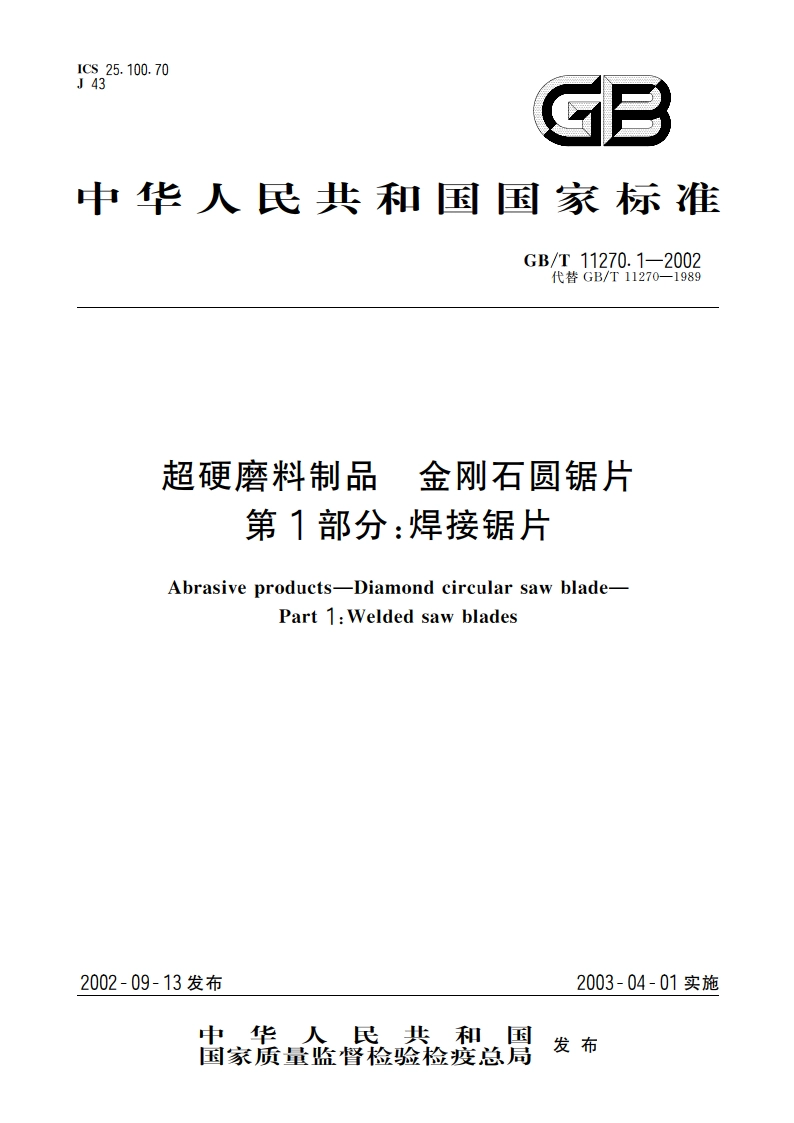

超硬磨料制品 金刚石圆锯片 第1部分：焊接锯片 GBT 11270.1-2002.pdf

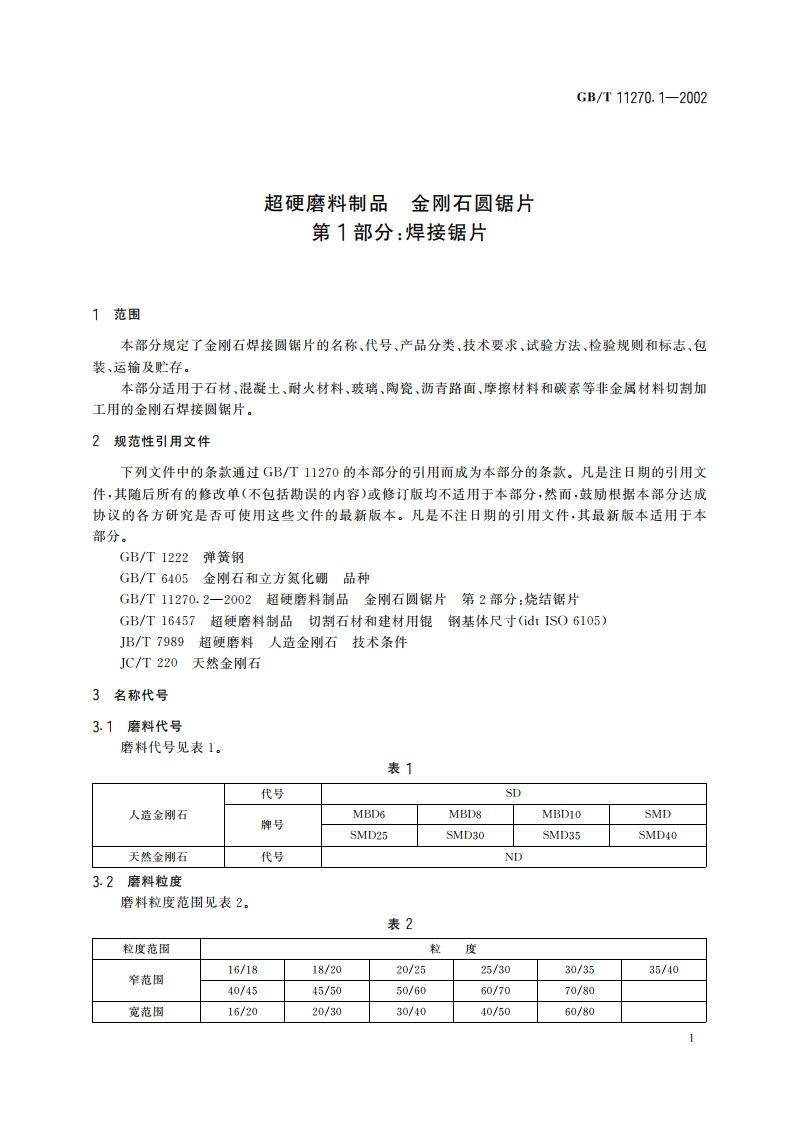

GB/T11270.1-2002超硬磨料制品金刚石圆锯片第1部分：焊接锯片1范围本部分规定了金刚石焊接圆锯片的名称、代号、产品分类、技术要求、试验方法、检验规则和标志、包装、运输及心存。本部分适用于石材、混凝土、耐火材料、玻璃、陶瓷、沥青路面、摩擦材料和碳素等非金属材料切割加工用的金刚石焊接圆锯片。2规范性引用文件下列文件中的条款通过GBT11270的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1222弹簧钢GB/T6405金刚石和立方氮化硼品种GB/T11270.2一2002超硬磨料制品金刚石圆锯片第2部分：烧结锯片GB/T16457超硬磨料制品切割石材和建材用锟钢基体尺寸(idt IS06105)JB/T7989超硬磨料人造金刚石技术条件JC/T220天然金刚石3名称代号3.1磨料代号磨料代号见表1。表1代号SD人造金刚石MBD6MBD8MBDI0SMD牌号SMD25SMD30SMD35SMD40天然金刚石代号ND32磨料粒度磨料粒度范围见表2。表2粒度范围粒度16/1818/2020/2525/3030/3535/40窄范围40/4545/5050/6060/7070/80宽范围16/2020/3030/4040/5060/80GB/T11270.1-20023.5.2形状、代号说明形状，代号说明见表5。表5名称代号名称代号基体基本形状1锯片基体无水拙s金刚石层断面形状A锯片基体有水槽SS金刚石层在基体上的位置1锯片基体究水槽C锯片基体双面诚薄R锯片基体窄水槽Cz3.5.3锯片形状代号示例锯片形状代号示例见图1。ARSSC,改型基体形状金利石层形状金刚石层位置(双面减薄扇形金刚石锯齿与带精)22aRSSC,改型(双面减薄扇形金刚石锯齿与带相)图13.6尺寸代号尺寸代号见表6和图2。表6代号名称代号名称A槽深L基体齿长度B槽宽La锯齿长度槽孔直径侧除(T三到D直径金刚石锯齿厚度E基体厚度X金刚石层深度H孔径X锯齿总深度3
