温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
超硬磨料
立方氮化硼
GBT
6408-2018
磨料
立方
氮化
6408
2018

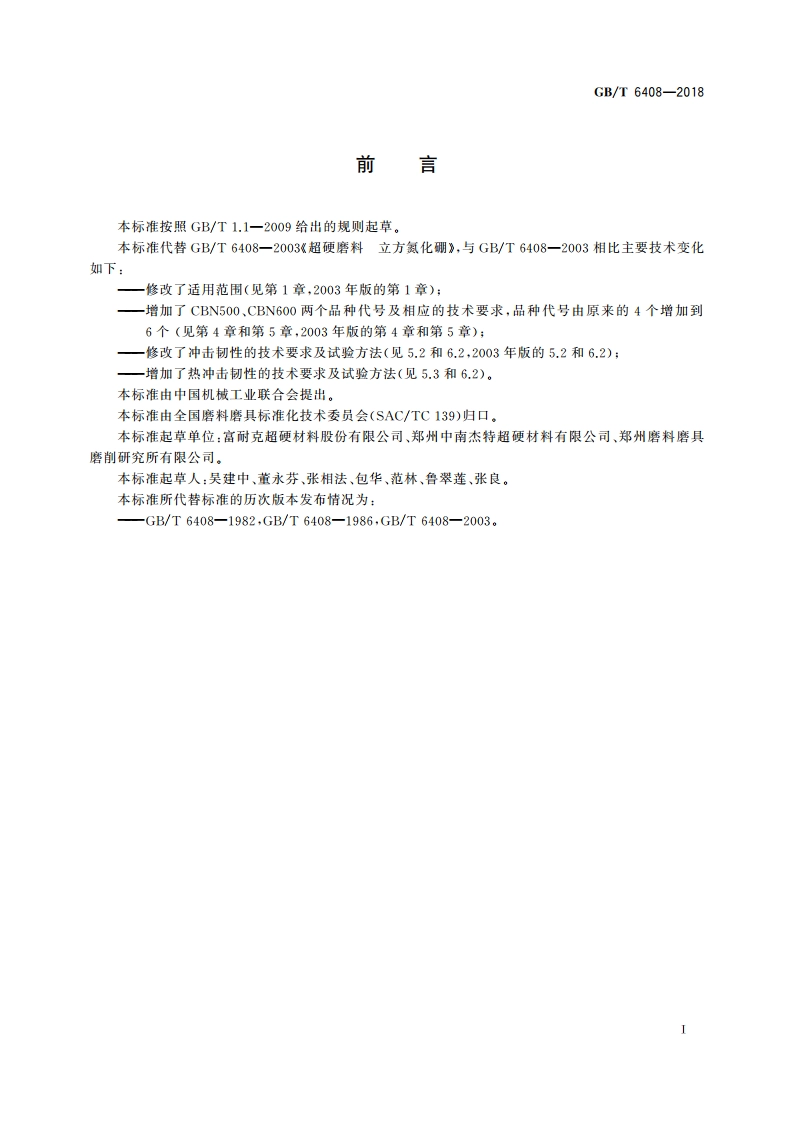

GB/T6408-2018超硬磨料立方氮化硼1范围本标准规定了立方氨化硼的品种代号、技术要求、试险方法、险收规则、标志和包装。本标准适用于粒度为50/60一325/400的静压法合成的单晶立方氨化明。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T6406超硬磨料粒度检验GB/T16458磨料磨具术语GB/T33144超硬磨料冲击韧性测定方法JB/T3584超硬磨料堆积密度测定方法JB/T10985超硬磨料抗压强度则定方法JB/T11427超硬磨料标志和包装JB/T13306超硬磨料立方氨化硼杂质含量检测方法3术语和定义GB/T16458、GB/T33144和JB/T13306界定的术语和定义适用于本文件。4品种代号黑色立方贫化明品种代号分别为CBN100、CBN300、CBN500:號珀色立方数化硼品种代号分别为CBN200、CBN400、CBN600.5技术要求5.1粒度组成粒度组成符合GB/T6406的规定。5.2冲击韧性冲击韧性(T1值)不应低于表1的规定。GB/T6408-20185.5堆积密度堆积密度值不应低于表4的规定。表4单位为克每立方里米拉度品种50/6060/7070/8080/100100/120120/140140/170170/200200/230230/270270/325325/400CBN1001.741.731.721.711.691.671.651.631.611.591.561.53CBN3001.761.751.731.721.701.681.661.641.621.601.581.56CBN5001.841.831.821.811.791.781.771.761.731.701.671.64CBN2001.821.811.801.791.781.761.741.721.701.671.641.60CBN4001.861.851.841.831.821.811.801.791.771.751.731.71CBN6001.751.731.721.701.691.681.631.611.571.541.521.505.6杂质含量杂质含量应符合下列规定:一粒度为120/140及以粗者不应多于0.4%(颗粒百分数):粒度为140/170及以细者不应多于1%(颗粒百分数),6试验方法6.1粒度组成按GB/T6406的规定进行检验。6.2冲击韧性和热冲击韧性测定时冲击频率设定为2000r/mi,冲击次数按照表5规定,其他按GB/T33144的规定进行检验。仲裁检验时,同一试样应做3次试验,取其平均值作为最终检测结果。表5粒度冲击次数50/60.60/70、70/80、80/100500100/120、120/140,140/170.170/2001500200/230.230/270、270/325、325/40025006.3抗压强度按JB/T10985的规定进行检脸。6.4堆积密度按JB/T3584的规定进行检验。6.5杂质含量按JB/T13306的规定进行检验。7验收规则每批产品应按技术要求进行检验。检验合格后附合格证。8标志和包装标志和包装按JB/T11427的规定执行。
