表面活性剂 纺织助剂 洗涤力的测定 GBT 6371-1995.pdf

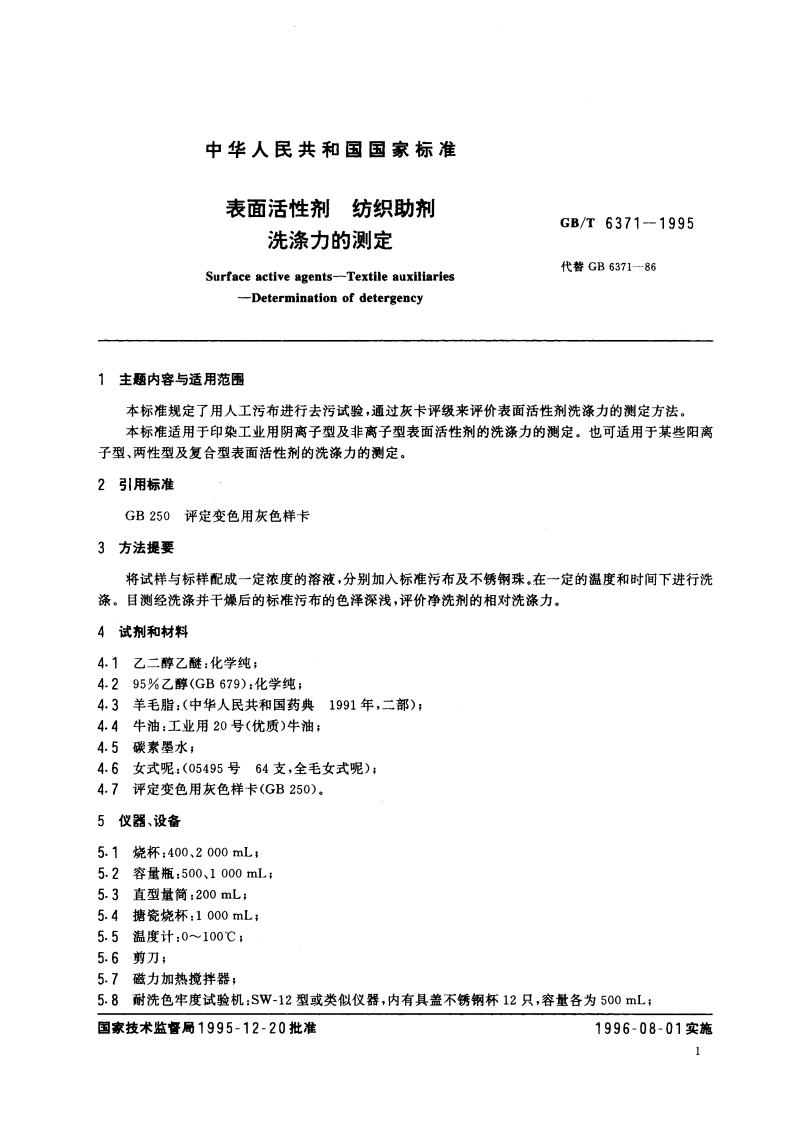

GB/T6371-19955.9不锈钢珠：直径为6mm:5.10实验室轧染机：具有车速、轧液率的可控装置。6测定步骤6.1标准污布的制备6.1.1浸轧黑色颜料在2000mL烧杯内加入100mL95%乙醇，置于磁力搅拌器上，在搅拌的情况下滴加100g碳素墨水，混匀后再加入815mL95%乙醇，充分搅拌，直至混和均匀。以上述溶液按下述条件漫轧全毛女式呢。工艺：二浸二轧：浸轧温度：2025：轧液率：85%：车速：3m/min:干燥条件：将浸轧过黑色颜料的全毛女式呢在室温下平摊于桌面上自然干燥，备浸轧油脂用。6.1.2浸轧油脂在1000mL搪瓷杯中加入20g羊毛脂、20g牛油和500mL乙二醇乙醚，于水浴上加热至60，使之充分溶解，冷却至30，用乙二醇乙稀释至1000mL,将上述经过黑色颜料浸轧并千燥后的织物按下述条件再浸轧该油脂溶液。工艺：二浸二轧浸轧温度：50：轧液率：85%：车速：3m/min;干燥条件：将浸轧过油脂溶液的全毛女式呢在室温下平摊于桌面上自然干燥，即为标准污布。用剪刀剪成直径为5.4cm的圆片，备用。6.2测定6.2.1试样和标样溶液的制备按不同类型的产品性能和要求，称取试样和标样0.12g,(精确至0.001g。称量范围也可根据产品洗涤力的大小另行调节)，分别置于烧杯中，加蒸缩水少许，使之溶解，（必要时可加热），然后移入500mL容量瓶中，稀释至刻度，摇匀，备用。6.2.2洗涤分别量取试样及标样溶液200L,置于耐洗色牢度试验机的具盖不锈钢烧杯中，放入直径为5.4cm的标准污布圆布一块和不锈钢珠50粒。杯子加盖封闭后移入试验机内，于50下搅拌洗涤30min,取出，水洗，在室温下自然千燥。注：当被测样品的浊点低于50时，应在浊点温度下进行试验，并在试险报告中注明试验温度。7结果的评定目测经洗涤试验后的标准污布圆片的色泽深浅，按GB250规定的方法对试样及标样的洗涤效果作相对比较，评出试样的相对洗涤力。
