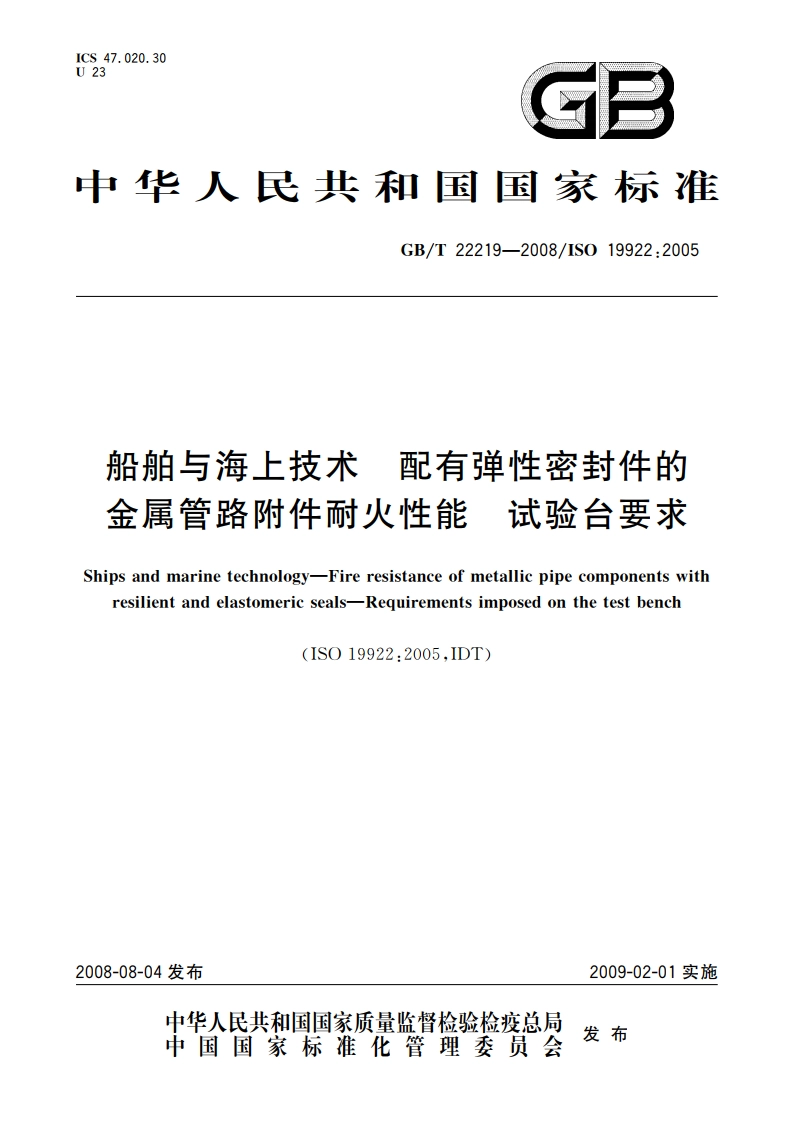

船舶与海上技术 配有弹性密封件的金属管路附件耐火性能 试验台要求 GBT 22219-2008.pdf

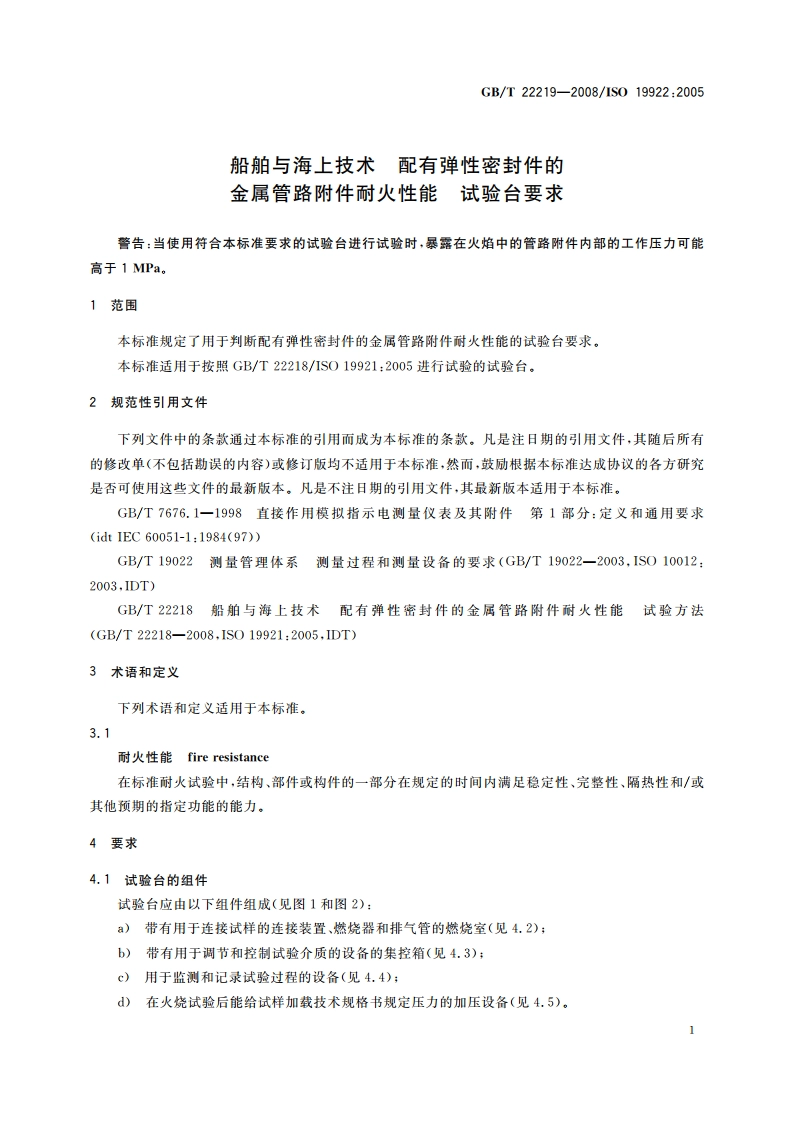

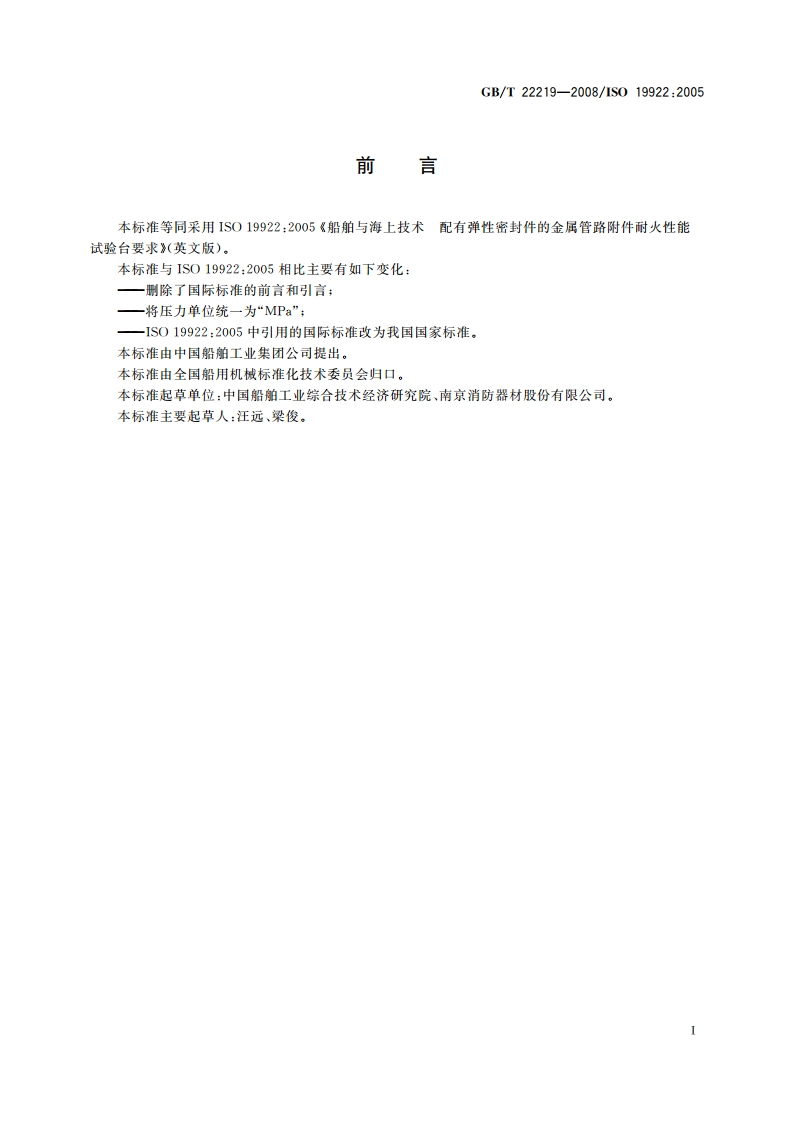

GB/T22219-2008/1S019922:2005前言本标准等同采用1S019922:2005船舶与海上技术配有弹性密封件的金属管路附件耐火性能试验台要求（英文版），本标准与IS019922:2005相比主要有如下变化：一别除了国际标准的前言和引言：一将压力单位统一为“MPa”；一1S019922:2005中引用的国际标准改为我国国家标准。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会归口。本标准起草单位：中国船舶工业综合技术经济研究院、南京消防器材股份有限公司。本标准主要起草人：汪远、梁俊。GB/T22219-2008/1S019922:2005船舶与海上技术配有弹性密封件的金属管路附件耐火性能试验台要求警告：当使用符合本标准要求的试验台进行试验时，暴露在火焰中的管路附件内部的工作压力可能高于1MPa。1范围本标准规定了用于判断配有弹性密封件的金属管路附件耐火性能的试验台要求。本标准适用于按照GB/T22218/1S019921:2005进行试脸的试验台。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7676.1一1998直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求(idt IEC60051-1:1984(97)GB/T19022测量管理体系测量过程和测量设备的要求(GB/T19022一2003，IS010012:2003,1DT)GB/T22218船舶与海上技术配有弹性密封件的金属管路附件耐火性能试验方法(GB/T22218-2008,1S019921:2005,1DT)3术语和定义下列术语和定义适用于本标准，3.1耐火性能fire resistance在标准耐火试验中，结构、部件或构件的一部分在规定的时间内满足稳定性、完整性、隔热性和/或其他预期的指定功能的能力。4要求4.1试验台的组件试验台应由以下组件组成（见图1和图2）：a)带有用于连接试样的连接装置、燃烧器和排气管的燃烧室（见4.2）：b)带有用于调节和控制试验介质的设备的集控箱（见4.3）：c)用于监测和记录试验过程的设备（见4.4）：d)在火烧试验后能给试样加载技术规格书规定压力的加压设备（见4.5），GB/T22219-2008/1S019922:2005单位为毫米11005001050700.1一试样：2一排气管：3一扩散器：一排气扇：5一观察窗6组合燃烧器：7一混气阀：8水滴和燃烧废物收集盘：9一燃烧器支架：10一排气挡板，注：a一试样出口水温：b一试验持续时间：c一废气：d山一燃气：c一助燃空气：【一燃烧器组合布置示例：6个燃烧器单元组成两种不同的燃烧器组合：g一调整火焰温度时燃烧器组合的位置：h一组合燃烧器的工作位置：一空气：j一试脸期间的工作压力：k一水流量：一试样中心正下方的火焰温度m一试样进口水温。图2燃烧室示例
