电离辐射厚度计 GBT 15636-1995.pdf

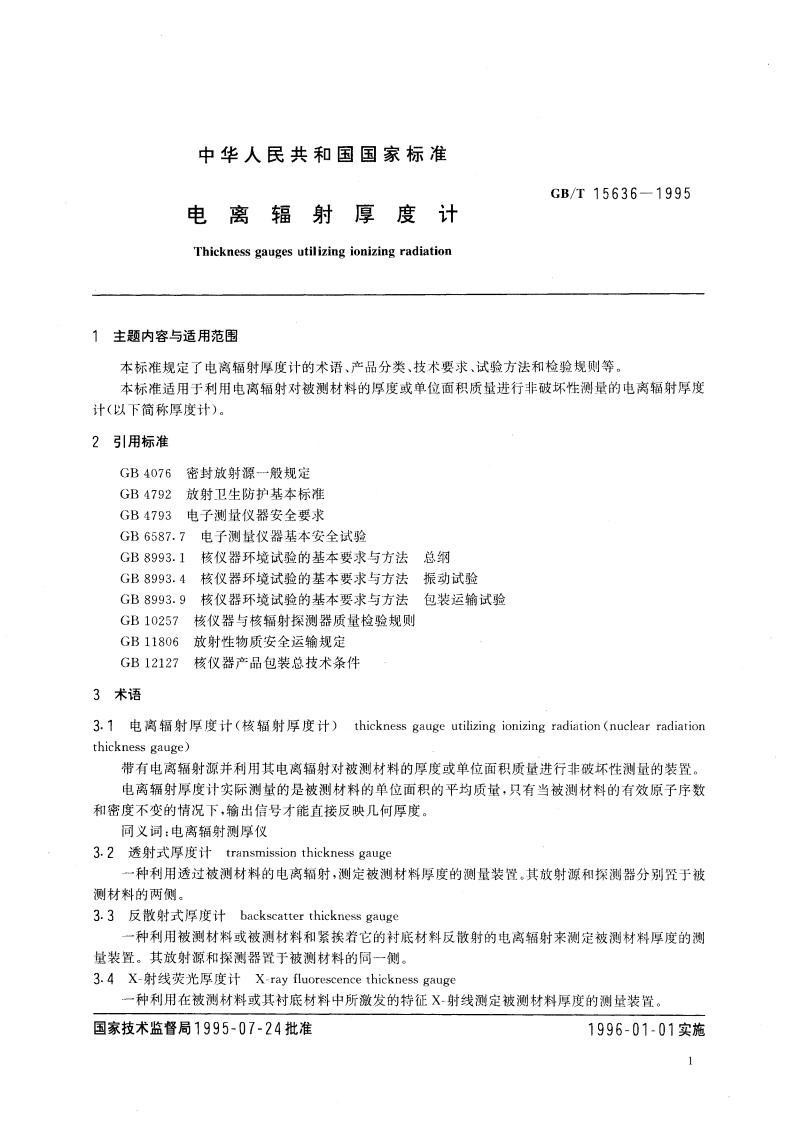

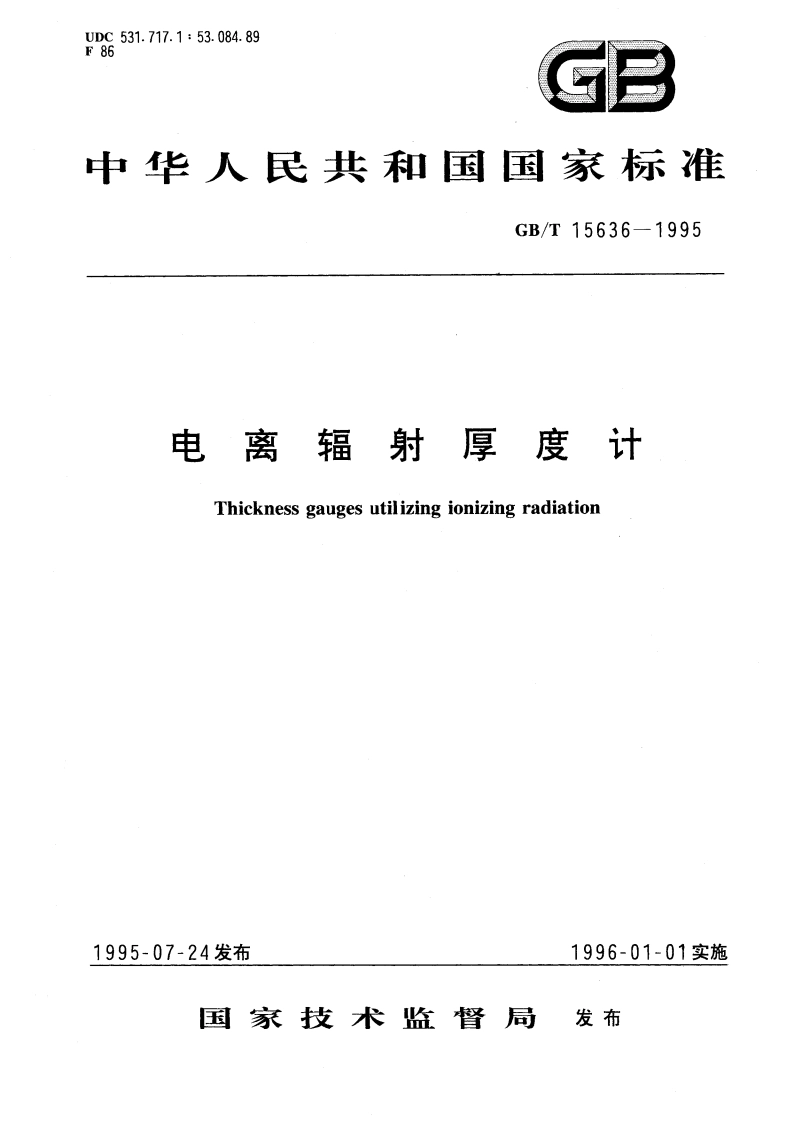

UDC531.717.1:53.084.89F86GB中华人民共和国国家标准GB/T15636一1995电离辐射厚度计Thickness gauges utilizing ionizing radiation1995-07-24发布1996-01-01实施国家技术监督局发布中华人民共和国国家标准GB/T15636-1995电离辐射厚度计Thickness gauges utilizing ionizing radiation1主题内容与适用范围本标准规定了电离辐射厚度计的术语、产品分类、技术要求、试验方法和检验规则等。本标准适用于利用电离辐射对被测材料的厚度或单位面积质量进行非破坏性测量的电离辐射厚度计（以下简称厚度计）。2引用标准GB4076密封放射源一般规定GB4792放射卫生防护基本标准GB4793电子测量仪器安全要求GB6587.7电子测量仪器基本安全试验GB8993.1核仪器环境试验的基本要求与方法总纲GB8993.4核仪器环境试验的基本要求与方法振动试验GB8993.9核仪器环境试验的基本要求与方法包装运输试验GB10257核仪器与核辐射探测器质量检验规则GB11806放射性物质安全运输规定GB12127核仪器产品包装总技术条件3术语3.1电离辐射厚度计（核辐射厚度计）thickness gauge utilizing ionizing radiation(nuclear radiationthickness gauge）带有电离辐射源并利用其电离辐射对被测材料的厚度或单位面积质量进行非破坏性测量的装置。电离辐射厚度计实际测量的是被测材料的单位面积的平均质量，只有当被测材料的有效原子序数和密度不变的情况下，输出信号才能直接反映几何厚度。同义词：电离辐射测厚仪3.2透射式厚度计transmission thickness gauge一种利用透过被测材料的电离辐射，测定被测材料厚度的测量装置。其放射源和探测器分别置于被测材料的两侧。3.3反散射式厚度计backscatter thickness gauge一种利用被测材料或被测材料和紧挨着它的衬底材料反散射的电离辐射来测定被测材料厚度的测量装置。其放射源和探测器置于被测材料的同一侧。3.4X-射线荧光厚度计X-ray fluorescence thickness gauge一种利用在被测材料或其村底材料中所激发的特征X射线测定被测材料厚度的测量装置。国家技术监督局1995-07-24批准1996-01-01实施1GB/T15636-19953.5探头probe用于探测电离辐射并将其转换为相应的电信号的部件。通常由辐射探测器和-个几何形状适当的外壳组成，在外壳内还可能有前置放大器及某些功能单元。3.6源部件source sub-assembly用于产生及控制所需的电离辐射的部件。通常由放射源、源容器、源闸和某些功能单元组成。3.7测量头measuring head由探头和源部件组成的部件。3.8测量头安装架measuring head supporting mechanism安装测量头的机械部件。3.8.1固定式安装架fixed mechanism一种测量头固定不动的安装架。3.8.2移动式安装架retractable mechanism一种能使测量头从测量位置退出的安装架。3.8.3扫描式安装架traversing mechanism一种允许测量头在被测材料上连续往复横向移动的安装架。同义词：扫描架常用的扫描架有O型扫描架和C型扫措架：O型扫描架为探头和源部件分别在两条平行轨道上同步运行的扫描架。C型扫描架为探头和源部件均固定在扫描架上随架运行的扫描架。3.9电测量都件electrinic measuring sub-assembly用于对来自探头的信号进行处理、显示或输出，并为测量头提供电源和必要控制的部件。3.10测量间距measuring gap在透射式厚度计中为源部件和探头之间的最短距离。在反散射式厚度计中，为测量头与被测材料表面或衬底材料表面之间的最短距离。3.11最佳测量间距optimum measurment gap在反散射式厚度计中，测量误差最小时的测量间距。3.12通行线pass line被测材料在测量间距中的位置。3.13参比通行线referance pass line进行厚度计的基本性能测试时，试验样片所处的通行线。3.14单位面积质量mass per unit area(surface mass,surface density,mass cross-section）一个等于被测材料的密度与厚度的乘积的量。可以用该被测材料制作的试验样片的质量除以其面积来计算。3.15总测量面积total measurement area被测材料位于参比通行线上，能提供相当于测量无限大样片时的输出信号的样片最小面积。3.16有效测量面积effective measurement area被测材料位于参比通行线上，能较灵敏地反映出被测量变化的面积。通常，这个面积占总测量面积的65%95%。3.17噪声极限分辨率noise-limited resolution在有效测虽范围内，噪声的等效厚度。它与厚度计所用的放射源活度和时间响应等因素有关。通常，噪声极限分辨率以样片厚度标称值的百分数表示。3.18几何分辨宽度geometrical resolution length2
