电磁屏蔽 吸波片通用规范 GBT 32596-2016 电磁 屏蔽 吸波片 通用 规范 32596 2016

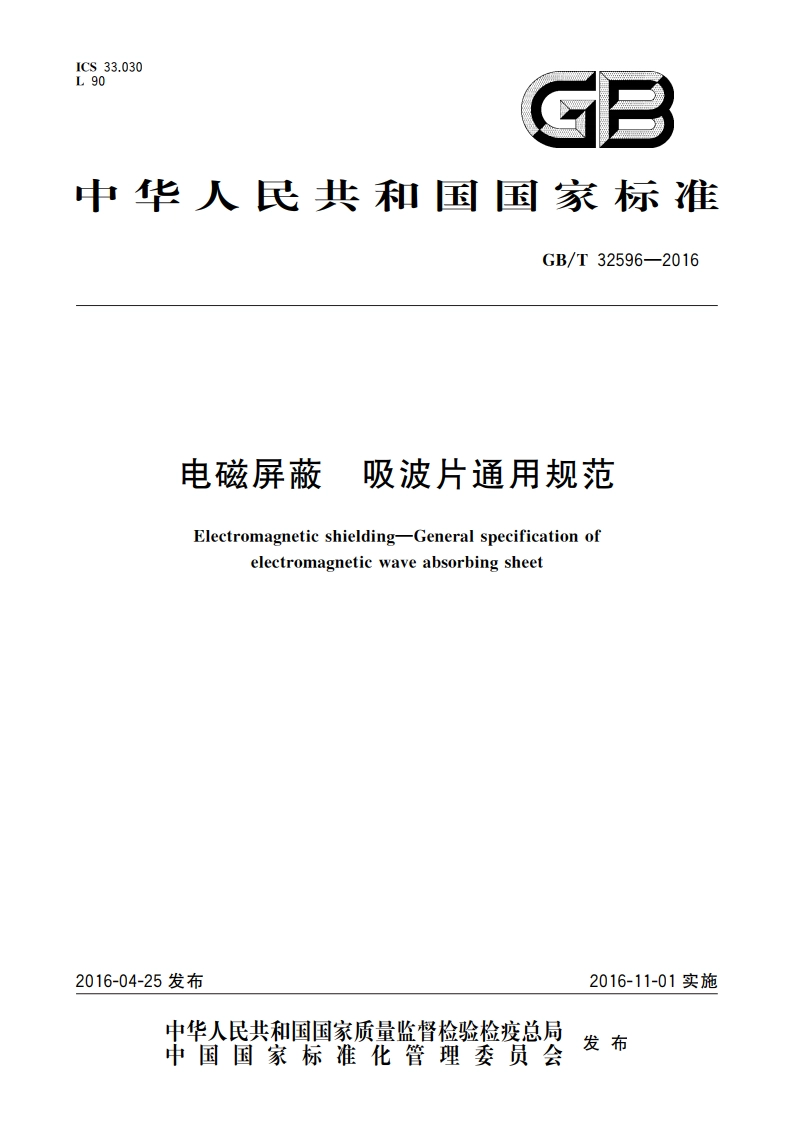

ICS33.030L90中华人民共和国国家标准GB/T32596一2016电磁屏蔽吸波片通用规范Electromagnetic shielding-General specification ofelectromagnetic wave absorbing sheet2016-04-25发布2016-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T32596-2016电磁屏蔽吸波片通用规范1范围本标准规定了电磁屏蔽用固态片状吸波材料的术语和定义、分类、技术要求、测试方法、检验规则以及包装、标志、:存和运输的要求。本标准适用于频常范围为10MHz40GHz的吸波片。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志GB/T2828.1一2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T26667一2011电磁屏蔽材料术语3术语和定义GB/T26667一2011界定的以及下列术语和定义适用于本文件。3.1吸波片electromagnetic wave absorbing sheet具备电磁波吸收能力,以吸收入射到它表面的电磁波能量为目的的片状材料。3.2反射衰减reflection attenuationR电磁波照射到材料表面后,反射功率和人射功率之比,R,可由式(1)计算。(P.R.=101gP).1)式中:R。一反射衰减诚,单位为分贝(dB):P,一反射功率,单位为瓦(W):P:一人射功率,单位为瓦(W)。3.3传输衰减transmission attenuationT.电磁波照射到材料表面后,透射功率和人射功率之比,T,可由式(2)计算。T.=101pP.(2)1GB/T32596-2016式中:T.一传输衰诚,单位为分贝(dB):P,一透射功率,单位为瓦(W)。3.4功率损耗power lossP电磁波照射到材料表面后,材料吸收的功率和入射功率的比值,P,可由式(3)计算:PL-P:-P.-P.9ns11n(3)式中:P一功率损耗。4分类吸波片按厚度可分为:a)超薄型吸波片(厚度0.1mm):b)薄型吸波片(0.1mm厚度0.5mm):c)厚型吸波片(0.5mm1mm),吸波片按吸收频段可分为:a)高频吸波片,10MHz有效频率30MHz:b)甚高频吸波片,30MHz有效频率300MHz:c)超高频吸波片,300MHz有效频率2GHz:d)S波段吸波片,2GHz有效频率4GHz:c)C波段吸波片,4GHz有效频率8GHz:DX波段吸波片,8GHz有效烦率12GHz:g)Ku波段吸波片,12GHz有效频率18GHz:h)K波段吸波片,18GHz有效频率26.5GHz:i)Ka波段吸波片,26.5GHz有效顺率40GHz5技术要求5.1外观吸波片外观表面应平整,颜色分布均匀,无气泡、裂纹、孔眼、变形、锈蚀、明显杂质、加工损伤等。5.2相对磁导率高频吸波片和甚高频吸波片使用10MHz频率处相对磁导率(,)表示电磁波吸收性能,应不低于20.5.3功率损耗超高频吸波片、S波段吸波片、C波段吸波片、X波段吸波片、Ku波段吸波片、K波段吸波片、Ka波段吸波片使用功率损耗和传输衰减表示电磁波吸收性能,功率损耗峰值见表1。2
