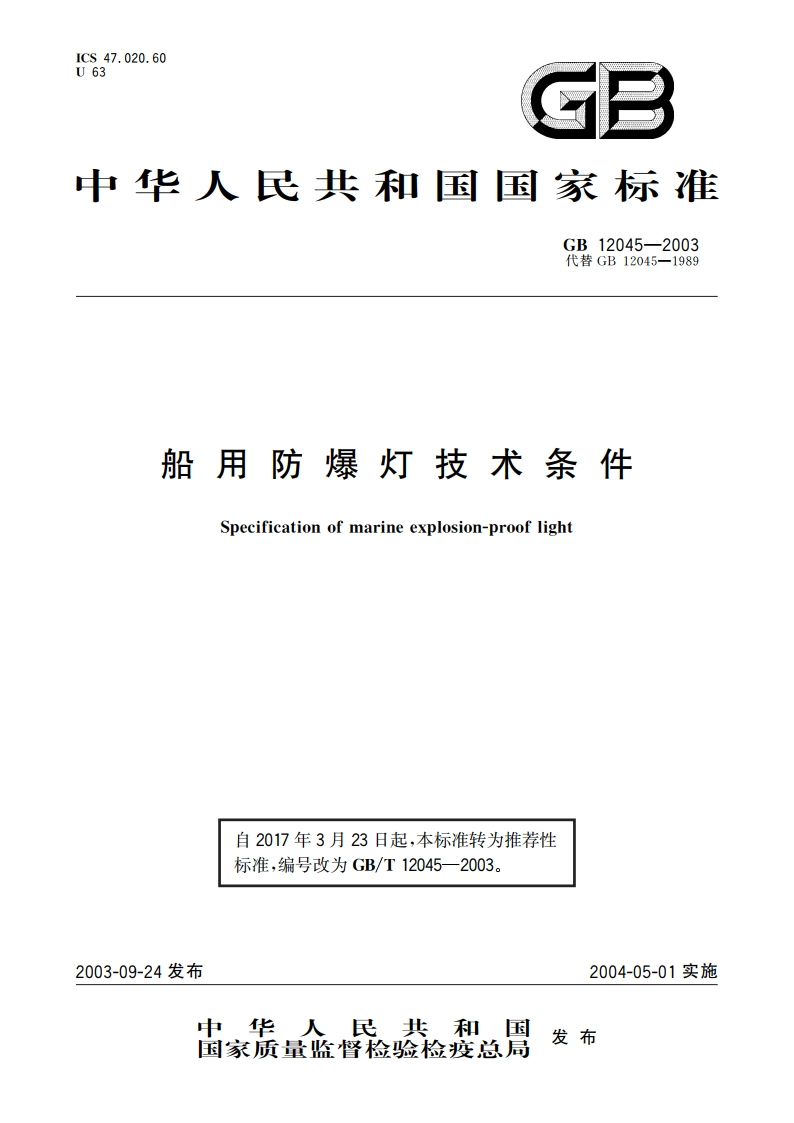

船用防爆灯技术条件 GBT 12045-2003.pdf

GB12045-2003船用防爆灯技术条件1范围本标准规定了船用防爆灯的分类、要求、检验规则、检验方法、标志、包装和存。本标准适用于装设在可能产生或积聚爆炸性气体混合物处所中的，额定电压250V以下，以白炽灯、荧光灯、气体放电灯（高压汞灯）为光源的隔爆型和增安型防爆灯具（以下简称防爆灯）的设计、生产和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1444防爆灯具专用螺口式灯座GB/T2423.1一2001电工电子产品环境试验规程第2部分：试验A:低温(idt IEC60068-2-1:1990)GB/T2423.2一2001电工电子产品环境试验规程第2部分：试验B:高温(id1E60068-2-2：1974)GB/T2423.4一1993电工电子产品基本环境试验规程试验Db:交变试验方法（av IEC60068-2-30:1980)GB/T2423.10一1995电工电子产品环境试验第2部分：试验方法试验F和导则：振动（正弦)(idt1EC60068-2-6:1982)GB/T2423.16一1999电工电子产品环境试验规程第2部分：试验J和导则：长霉(idt1EC60068-2-10:1988)GB/T2423.17一1993电工电子产品基本环境试验规程试验Ka:盐雾试验方法（qv IEC60068-2-11:1981)GB/T2423.31电工电子产品基本环境试验规程倾斜播摆试验方法GB3836.1一2000爆炸性气体环境用电气设备第1部分：通用要求(qv IEC60079-0:1998)GB3836.2一2000爆炸性气体环境用电气设备第2部分：隔爆型“d”(eqv IEC60079-1:1990)GB3836.3一2000爆炸性气体环境用电气设备第3部分：增安型“c”(cqv1EC60079-7:1990)GB/T3907工业无线电干扰基本测量方法GB4208外壳防护等级(IP代码)GB/T5433日用玻璃透过率测定方法GB/T13384机电产品包装通用技术条件GB/T14048.1一2000低压开关设备和控制设备总则(eqv IEC60947-1:1999)CB/T3246一1994船舶专用电器基本技术条件QB)T3742灯具包装木箱技术条件3分类3.1型式3.1,1防爆灯按其防爆型式分为隔爆型和增安型。GB12045-20033.1.2防爆灯按其光源可分为白炽灯、荧光灯、高压汞灯等。3.1.3防爆灯按其安装型式可分为固定式和手提式。3.2型号和标记3.2.1防爆灯的型号表示为：口口功率：单位为瓦(W)电压：单位为伏(V)安装型式代号：G一固定式S一手提式光源代号：F一白炽灯YE一荧光灯GF一高压汞灯防爆型式代号：一隔爆型c一增安型3.2.2标记示例：额定电压为110V,功率为60W的隔爆型白炽灯防爆灯标记为：防爆灯GB12045-dF110-60额定电压为220V,功率为30W的增安型双管荧光灯防爆灯标记为：防爆灯GB12045-eYE220-2304要求4.1环境适应性4.1.1高低温防爆灯在环境温度一2050条件下应能正常工作，不得出现涂层龟裂、脱落或零件变形等缺陷，热态绝缘电阻应符合表1的要求。表1绝缘电阻颜定电压V冷态绝缘电阻/Mn热态绝缘电阻/Mn湿热态绝缘电阻/Mn241051110.2201001024.1.2湿热防爆灯在相对湿度45%75%和常温(25土3)，高温(40士2)，相对湿度不小于95%的环境条件下应能正常工作，绝缘电阻应符合表1要求。4.1.3倾斜和摇摆防暴灯在横倾22.5，纵倾10：横摇士45，周期10s;纵摇士10，周期7s的条件下，应能正常工作。4.1.4振动防爆灯在烦率1Hz150Hz,最大加速度为20m/s2的三向振动环境条件应能正常工作，无机械损伤、接触不良和紧固件松动等现象。4.1.5冲击防暴灯的塑料外壳部件、轻合金外壳、铸铁外壳、保护网和透明罩应能承受GB3836.1一2000中
