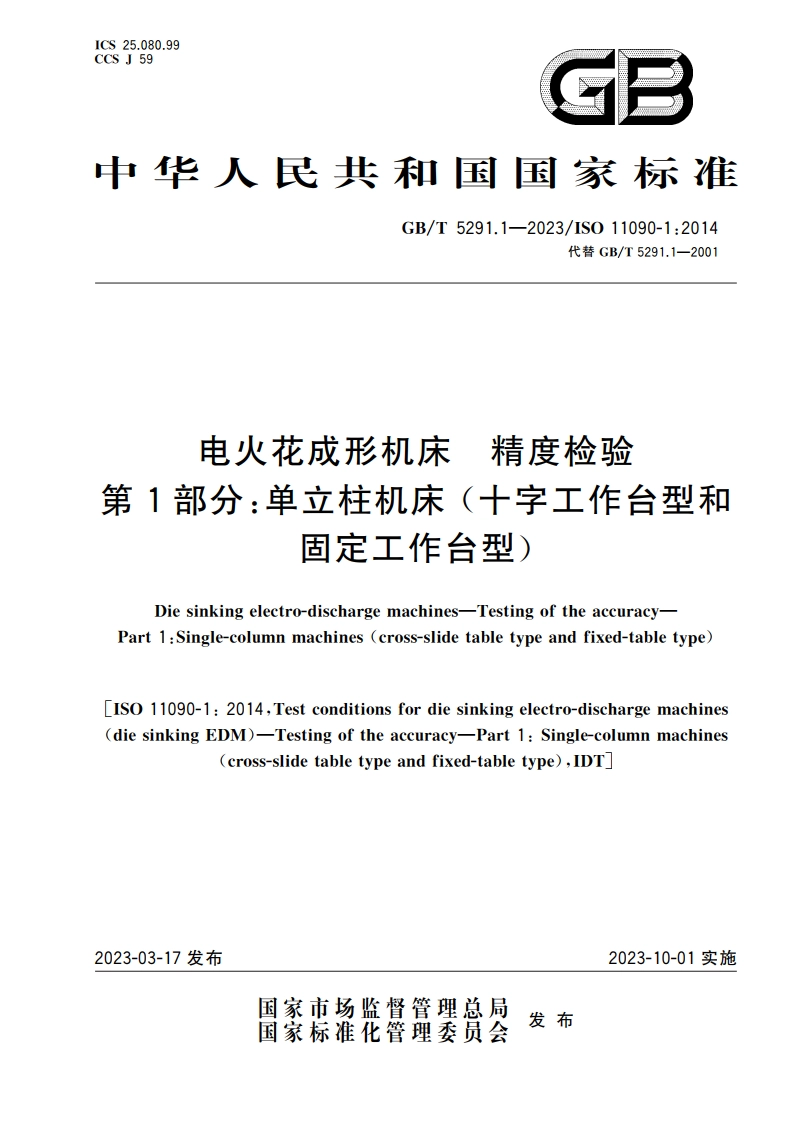

电火花成形机床 精度检验 第1部分：单立柱机床(十字工作台型和固定工作台型) GBT 5291.1-2023.pdf

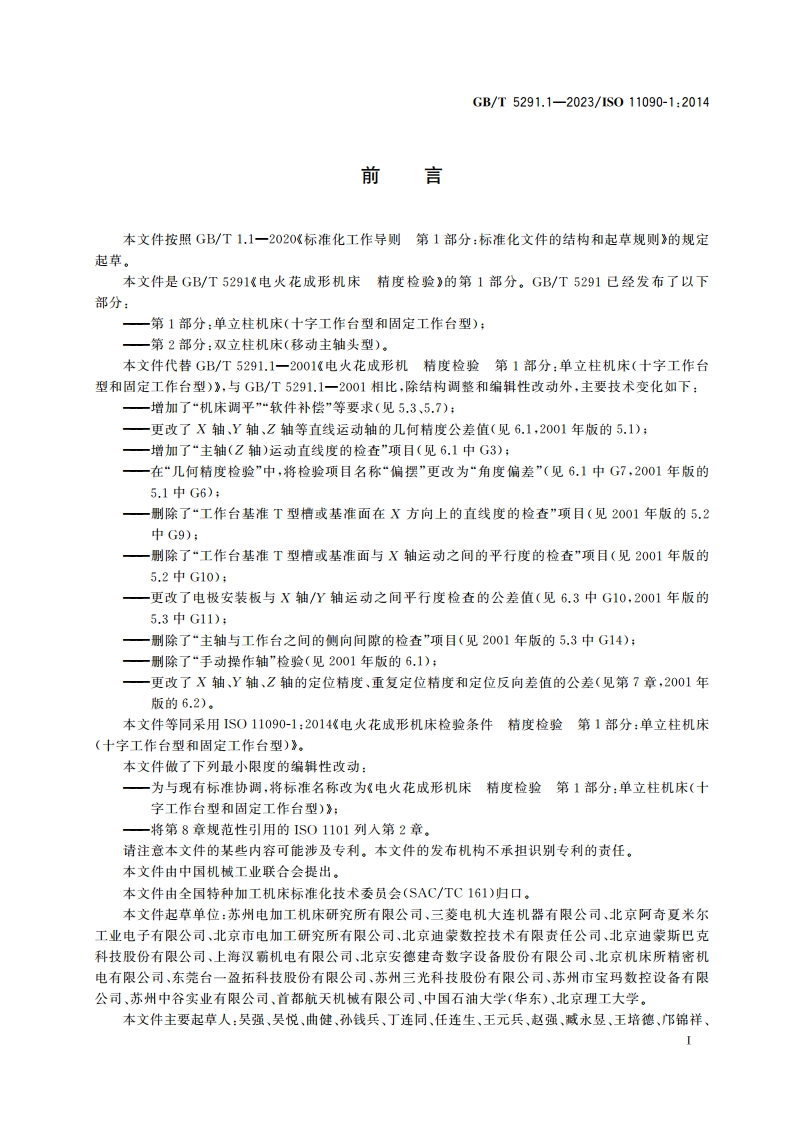

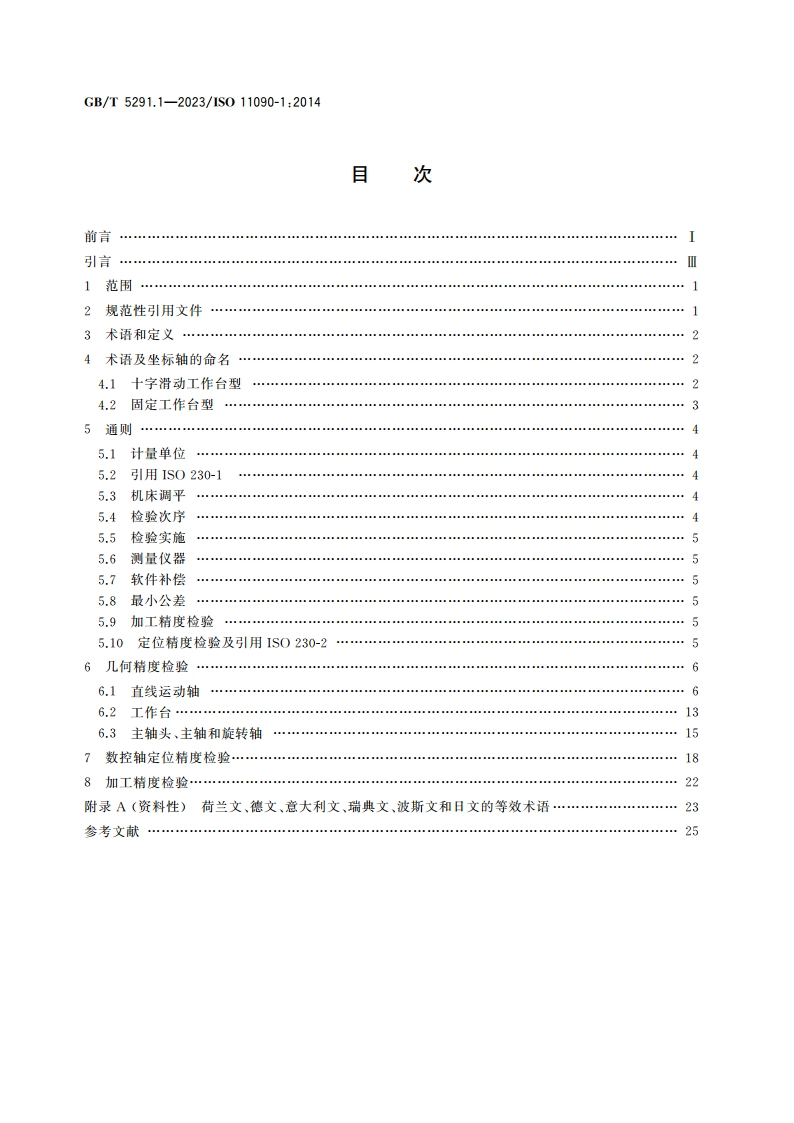

GB/T5291.1-2023/1S011090-1:2014目次前言引言】范围12规范性引用文件13术语和定义24术语及坐标轴的命名4.1十字滑动工作台型4.2固定工作台型5通则.5.1计量单位5.2引用1S0230-1.5.3机床调平5.4检验次序5.5检验实施5.6测量仪器.55.7软件补偿5.8最小公差5.9加工精度检验5.10定位精度检验及引用1S0230-256儿何精度检验66.1直线运动轴662工作台136.3主轴头、主轴和旋转轴157数控轴定位精度检哈188加工精度检验22附录A(资料性)荷兰文、德文、意大利文、瑞典文、波斯文和日文的等效术语23参考文献25GB/T5291.1-2023/1S011090-1:2014引言为了区分单立柱、双立柱两种型式的电火花成形机床，GB/T5291由二个部分构成。一第1部分：单立柱机床（十字工作台型和固定工作台型）。该文件的目的是使常规精度和一般用途的电火花成形机床（十字工作台型和固定工作台型）的检验方法标准化。一第2部分：双立柱机床（移动主轴头型）。该文件的目的是规范一般用途和常规精度的电火花成形机床（移动主轴头型）的检验方法。在本文件中，G1、G2、G3、G4、G5、G14、P1、P2、P3、P4的公差与GB/T5291.1一2001相比有所改变。由于目前市场上典型机床中T型槽的可用性受限，故删除GB/T5291.1一2001中的以下检验：G9“工作台基准T型槽或基准面在X方向上的直线度检查”和G10“工作台基准T型槽或基准面与X轴运动之间的平行度检查”，
