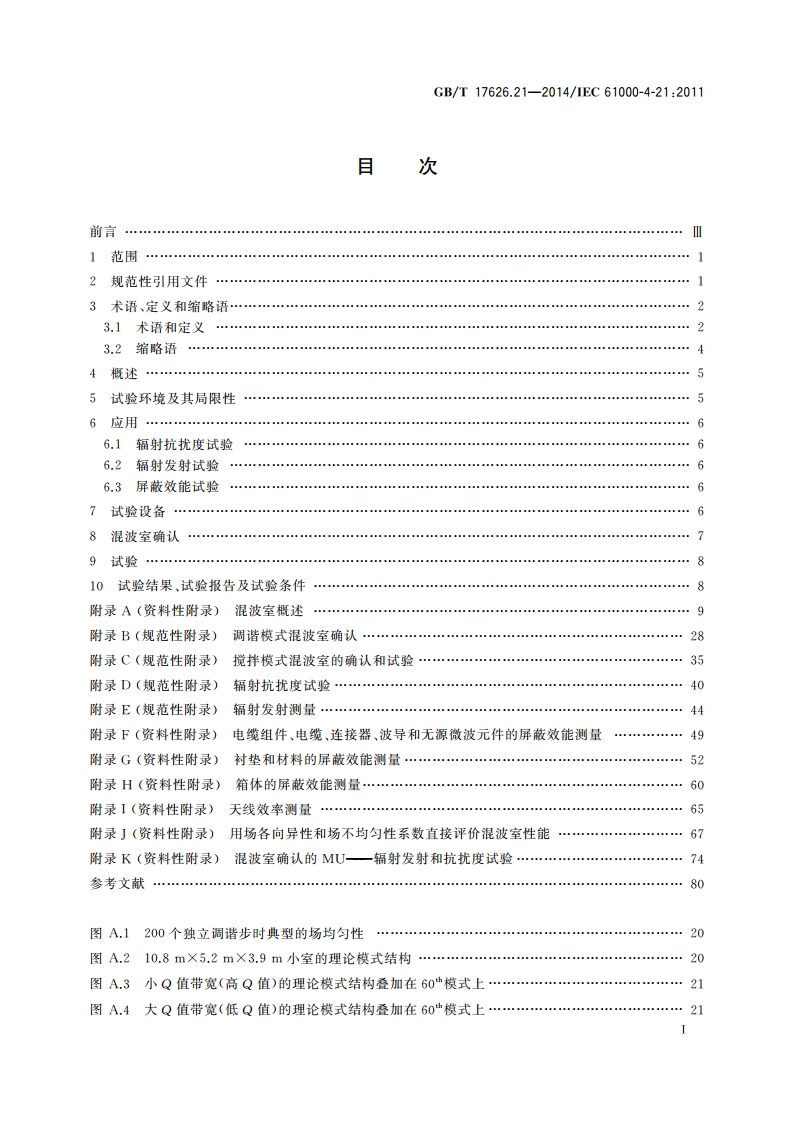

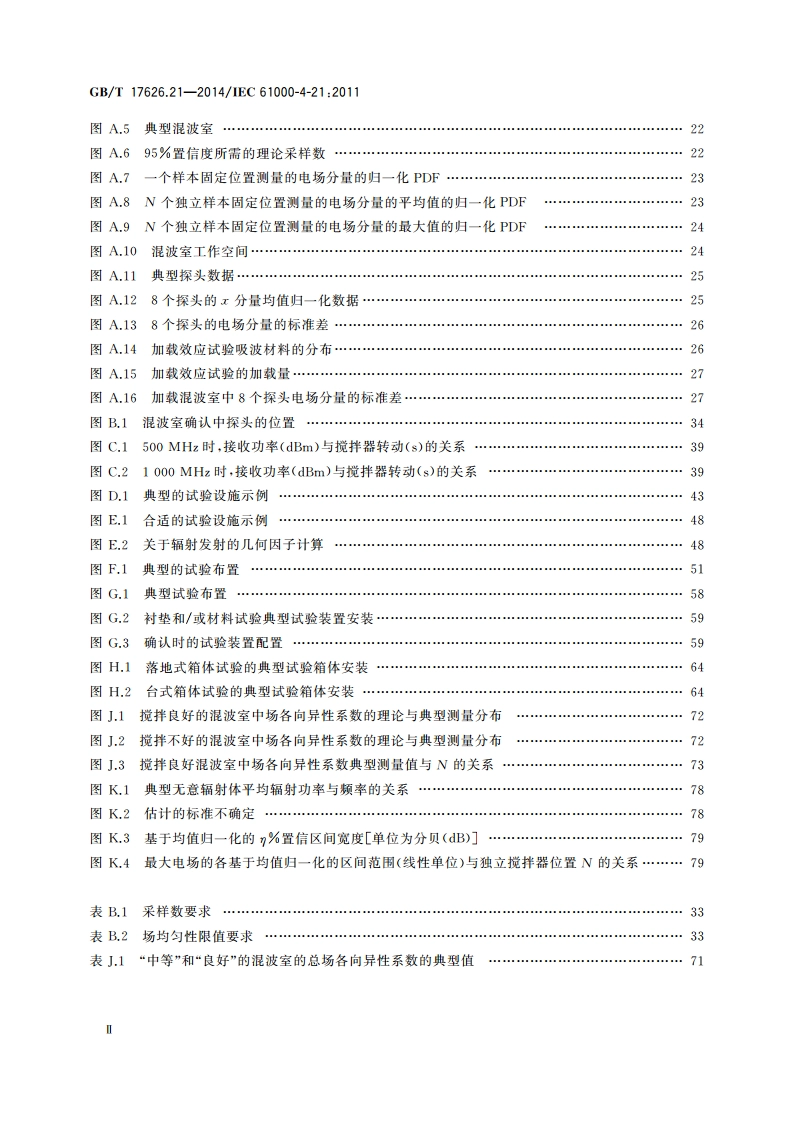

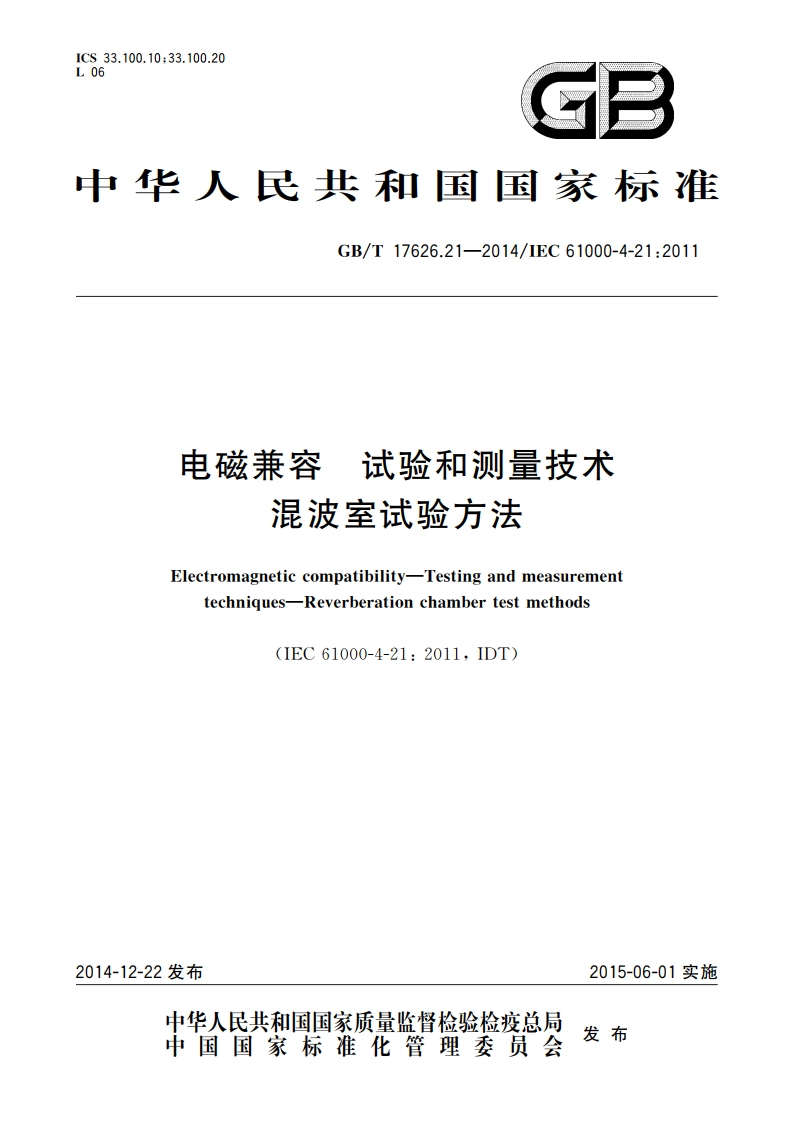

1CS33.100.10:33.100.20L06中华人民共和国国家标准GB/T17626.21一2014/IEC61000-4-21:2011电磁兼容试验和测量技术混波室试验方法Electromagnetic compatibility-Testing and measurementtechniques-Reverberation chamber test methods(IEC61000-4-21:2011,IDT)2014-12-22发布2015-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T17626.21-2014/1EC61000-4-21:2011目次前言】范围2规范性引用文件3术语、定义和缩略语3.1术语和定义3,2缩略语44概述55试验环境及其局限性6应月nnn6.1辐射抗扰度试验6.2辐射发射试验63屏蔽效能试验67试验设备8混波室确认9试验10试验结果、试验报告及试验条件”8附录A(资料性附录)混波室概述附录B(规范性附录)调谐模式混波室确认28附录C(规范性附录)搅拌模式混波室的确认和试验35附录D(规范性附录)辐射抗扰度试险40附录E(规范性附录)福射发射测量44附录F(资料性附录)电缆组件、电缆、连接器、波导和无源微波元件的屏蔽效能测量49附录G(资料性附录)衬垫和材料的屏蔽效能测量52附录H(资料性附录)箱体的屏被效能测量60附录1（资料性附录）天线效率测量65附录J(资料性附录)用场各向异性和场不均匀性系数直接评价混波室性能67附录K(资料性附录)混波室确认的MU一辐射发射和抗扰度试验74参考文献80图A1200个独立调谐步时典型的场均匀性20图A.210.8mX5.2mX3.9m小室的理论模式结构20图A.3小Q值带宽（高Q值）的理论模式结构叠加在60曲模式上21图A4大Q值带宽（低Q值）的理论模式结构叠加在60曲模式上21
