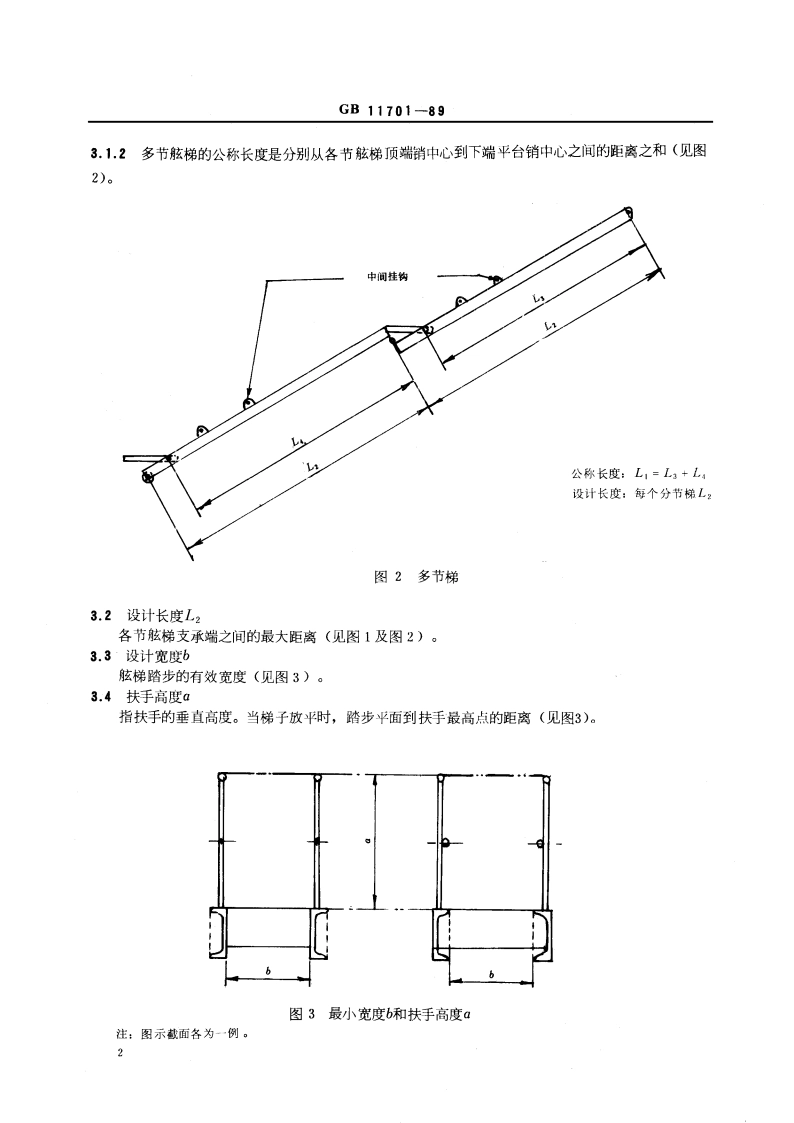

中华人民共和国国家标准船用舷梯的基本规定GB11701-89The general rutes for marine accommodation ladders本标准等效采用国际标准IS05488一79浩船舷梯。1主题内容与适用范围本标准规定了舷梯的技术要求和试验方法。本标准适用于商船（客船除外）的单节舷梯或多节舷梯。2型式2.1旋转平台式舷梯单节舷梯或多节舷梯的结构是与上面旋转平台较接，能够在船和登梯底面之间改变方向和倾斜角度。舷梯可用钢丝绳或链从较低的悬挂点挂住，或用固定在舷梯底部滚柱来支特（见图1和图2）。2.2固定平台式然梯舷梯的结构是与上面的固定平台铰接，能够在船和登梯底面之间改变倾斜角度。舷梯是用钢丝绳或链从较低的（各）悬挂点挂住（见图1和图2），这种舷梯也可以是单节或多节舷梯结构。3术语、代号3.1公称长度L3.1.1单市舷梯的公称长度是从顶端销中心到舷梯下平台支持销中心之间的距离（见图1）。中间挂钩L公称长度：L设计长度：L2图1单节梯国家技术监督局1989-10-14批准1990-05-01实施GB11701-893.1,2多节舷梯的公称长度是分别从各节舷梯顶端销中心到下端平台销中心之间的距离之和（见图2)。中间桂钩公称长度：L,=L3+L设计长度：每个分节梯L2图2多节梯3.2设计长度L2各节舷梯支承端之间的最大距离（见图1及图2）。3.3设计宽度b舷梯踏步的有效宽度（见图3）。3.4扶手高度a指扶手的垂直高度。当梯子放平时，踏步平面到扶手最高点的距离（见图3）。图3最小宽度b和扶手高度a注：图示截面各为-一例。2
