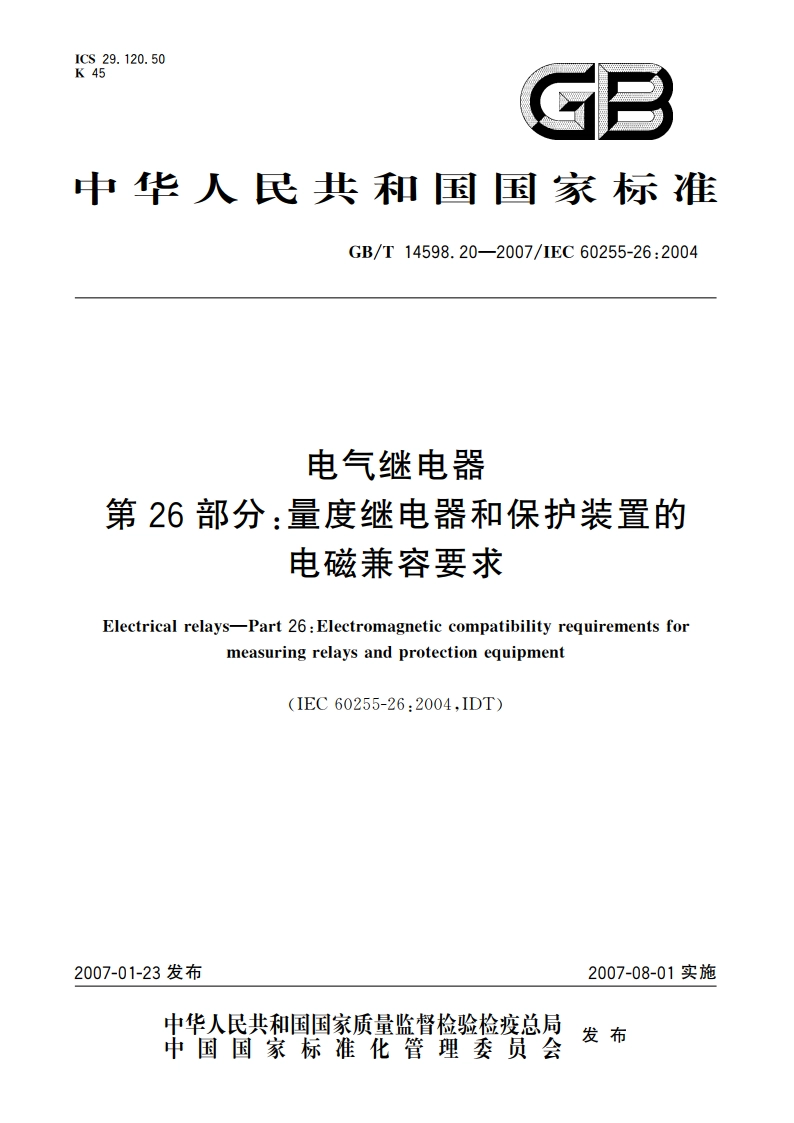

电气继电器 第26部分：量度继电器和保护装置的电磁兼容要求 GBT 14598.20-2007.pdf

GB/T14598.20-2007/IEC60255-26:2004电气继电器第26部分：量度继电器和保护装置的电磁兼容要求1范围本部分适用于电力系统保护所用的量度继电器和保护装置，包括与这些装置一起使用的控制、监视和过程接口设备。本部分规定了量度继电器和保护装置的电磁兼容要求。对于不是由电子电路构成的装置，例如机电式继电器，不要求做本部分规定的试验。本部分的各项要求适用于新的量度继电器和保护装置，所规定的所有试验仅为型式试验。1.1发射本部分的目的是为量度继电器和保护装置规定有关可能对其他设备产生干扰的电磁发射限值和试验方法。本部分所选择的发射限值表明了电磁兼容的要求，以确保工作在变电站和发电厂中量度继电器和保护装置所产生的骚扰不会超出某个等级而妨碍其他设备的正常工作。这些试验要求是为量度继电器和保护装置的外壳和电源端口规定的。1.2抗扰度本部分的目的是为量度继电器和保护装置规定有关对连续的和瞬时的传导骚扰、福射骚扰以及静电放电的抗扰度试验要求。这些试验要求闸明了电磁兼容的抗扰度要求，以确保量度继电器和保护装置具有足够的抗扰度水平。注1：对安全的考虑不包含在本部分中。注2：在特殊情况下，如果骚扰电平超出木部分所规定的等级，例如一只便携式发射器在非常接近量度继电器和保护装置的地方使用，情况将变得严埈。此时，可能需要采取一些特殊的预防措施，2规范性引用文件下列文件中的条款通过GB/T14598的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其量新版本适用于本部分。GB/T8367量度继电器直流辅助激励量的中断和交流分量（纹波）(GB/T8367一1987，eqv IEC60255-11:1980)GB/T14598.9电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验(GB/T14598.9一2002.1EC60255-22-3:2000,DT)GB/T14598.10电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验(GB/T14598.10一2007，IEC60255-22-4:2002,IDT)GB/T14598.13一1998量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验(eqy IEC60255-22-1:1988)
