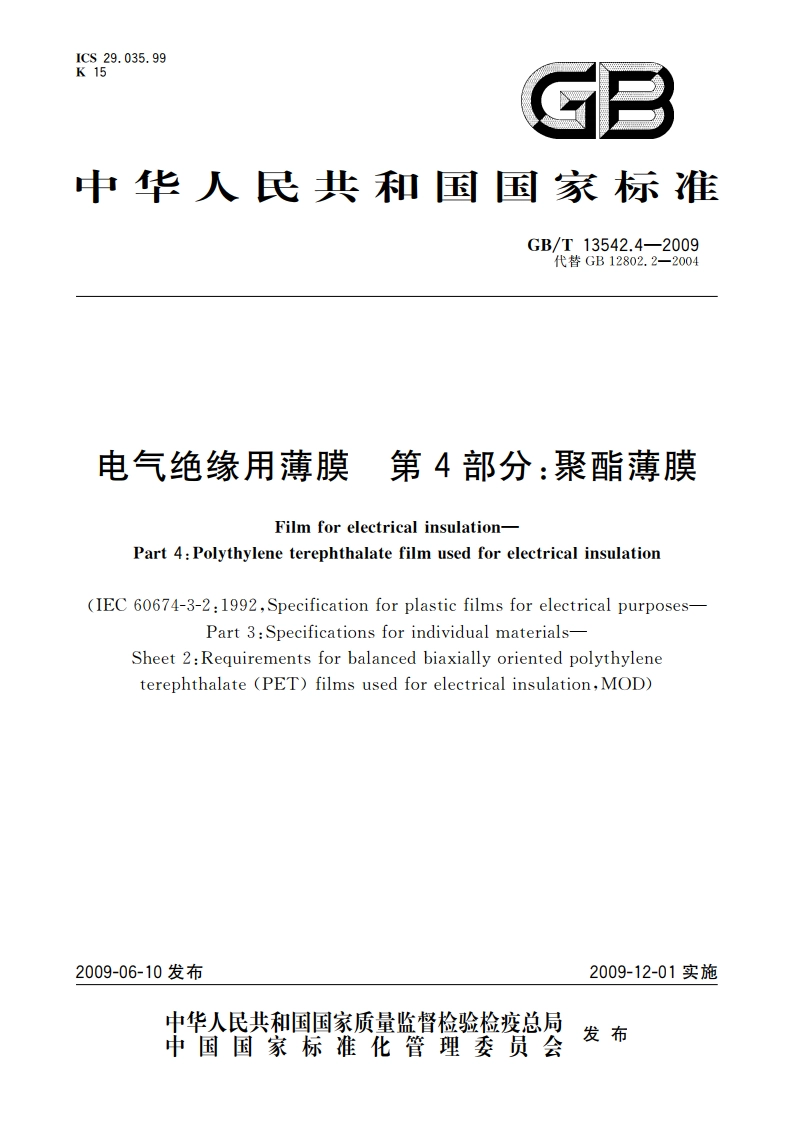

电气绝缘用薄膜 第4部分：聚酯薄膜 GBT 13542.4-2009.pdf

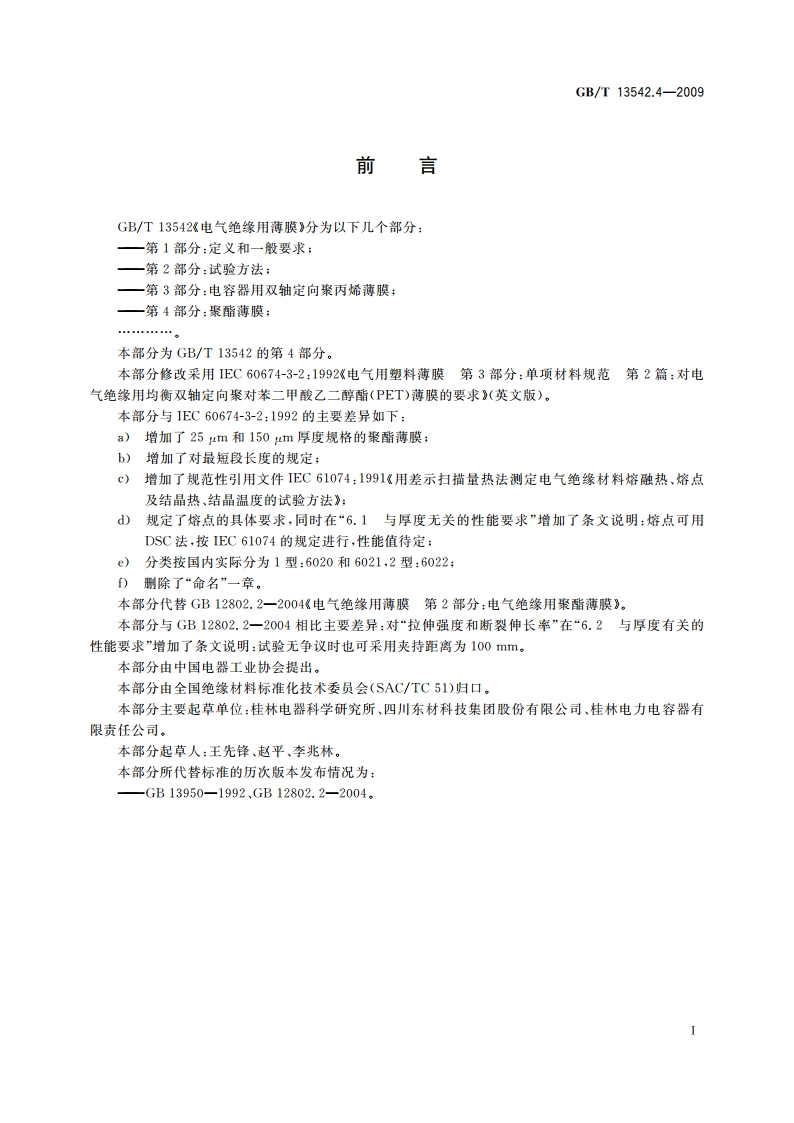

GB/T13542.4-2009表3与厚度有关的性能要求求GB/T13542.2性能单位型号15m15mw100m100um250m250m2009章条号拉伸强度（两方向中任一方170150140110MPa111和2向)最小值断裂仲长率(两方向中任50808080%111和2一方向)最小值尺寸变化（两23(150C,方向中任一方3.53.03.02.0%1和215 min)向收缩)最大值电气强度见表418.11和2击穿电压见表518.22电气弱点见表692拉伸强度和断裂伸长*对厚度小于5m的薄膜不要求。拉伸速度为100mm/mi,标线间距离为100mm,无争议时也可采用夹持距离为100mm。电气强度和击穿电压应用6mm直径电极。对厚度100m的薄膜应在空气中试验，升压速度为500V/s。对厚度大于100m的材料，应在变压器油中试验。取10次试验的算术平均值作为试验结果。电弱点试验面积为10m2。试验电压根据薄膜的标称厚度按200V/m进行计算。表4电气强度（交流试验），对所有型号标称厚度电气强度最小值GB/T13542.2一2009章条号mV/gm6一18.16-使用6mm直径的电极，在空气中1021022031520019190品17417015013075105100901258018.115075使用6mm直径的电极，在变压器19065油中250603005635050注：非推荐优选标称厚度的性能指标值由内插法求得。3
