船用气动阀门遥控系统 GBT 37323-2019.pdf

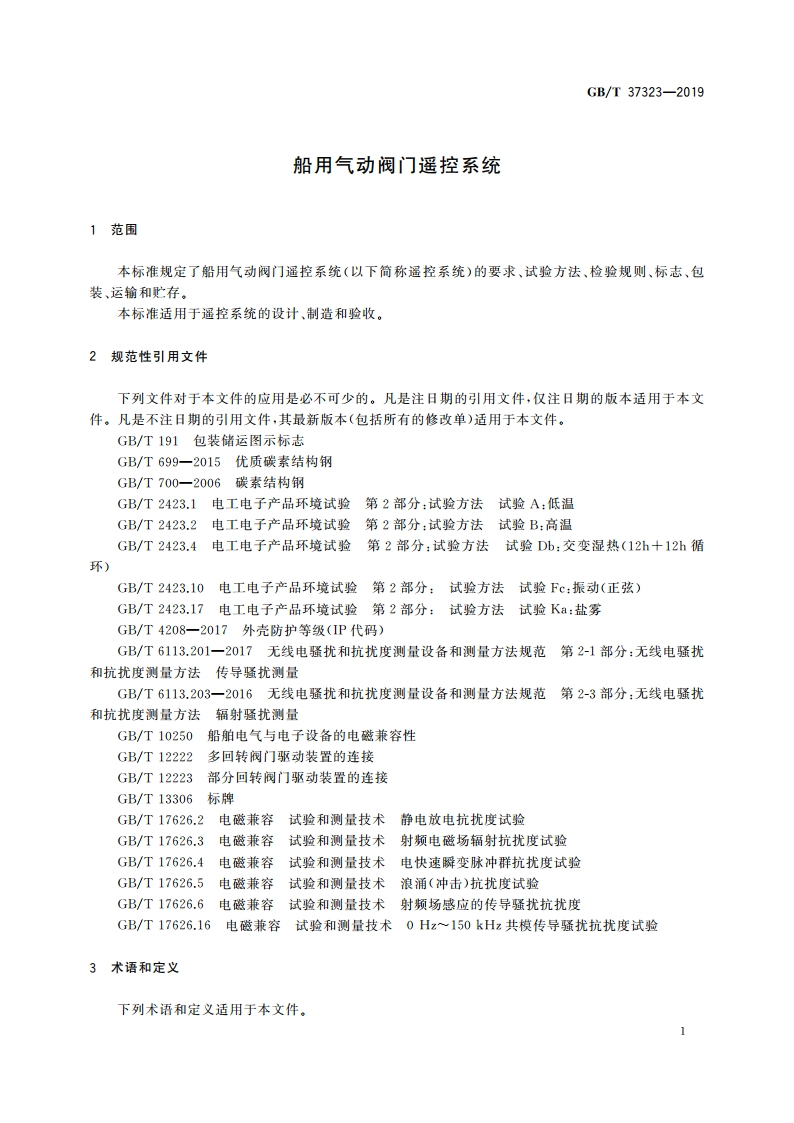

GB/T37323-20193.1气动阀门pneumatic valve借助压缩空气驱动的阀门。3.2气动阀门遥控系统pneumatic valve remote control system通过远湍控制的方式对气动阀门实现遥控操作、状态信息显示和报警的系统装置。3.3气源处理箱gas source separator过滤气源气休中的油雾、水汽等杂质的装置。3.4气动阀门遥控装置pneumatic valve remote control device对气动阀门实现远端操作指令发送和气动阀门状态指示的装置。3.5阀门控制柜valve control cabinet将气动阀门遥控装置的控制指令转换为对气动阀门驱动头动作的驱动装置。4要求4.1组成遥控系统按照气动阀门驱动头的安装方式可以分为分布式遥控系统和集中式遥控系统。分布式遥控系统由气源处理箱、压缩气瓶、诚压安全阀、气动阀门遥控装置、阀门控制柜，电磁阀、气动阀门驱动头和气动管路等组成见图1)：集中式遥控系统由气源处理箱、压缩气瓶、诚压安全阀、气动阀门遥控装置、阀门控制柜和气动管路组成见图1b)。阅门冠控装置安全阀钢门控制气路气压缩气瓶气道处理电磁阀气动阀门驱动头分流)分布式遥控系统图1遥控系统2
