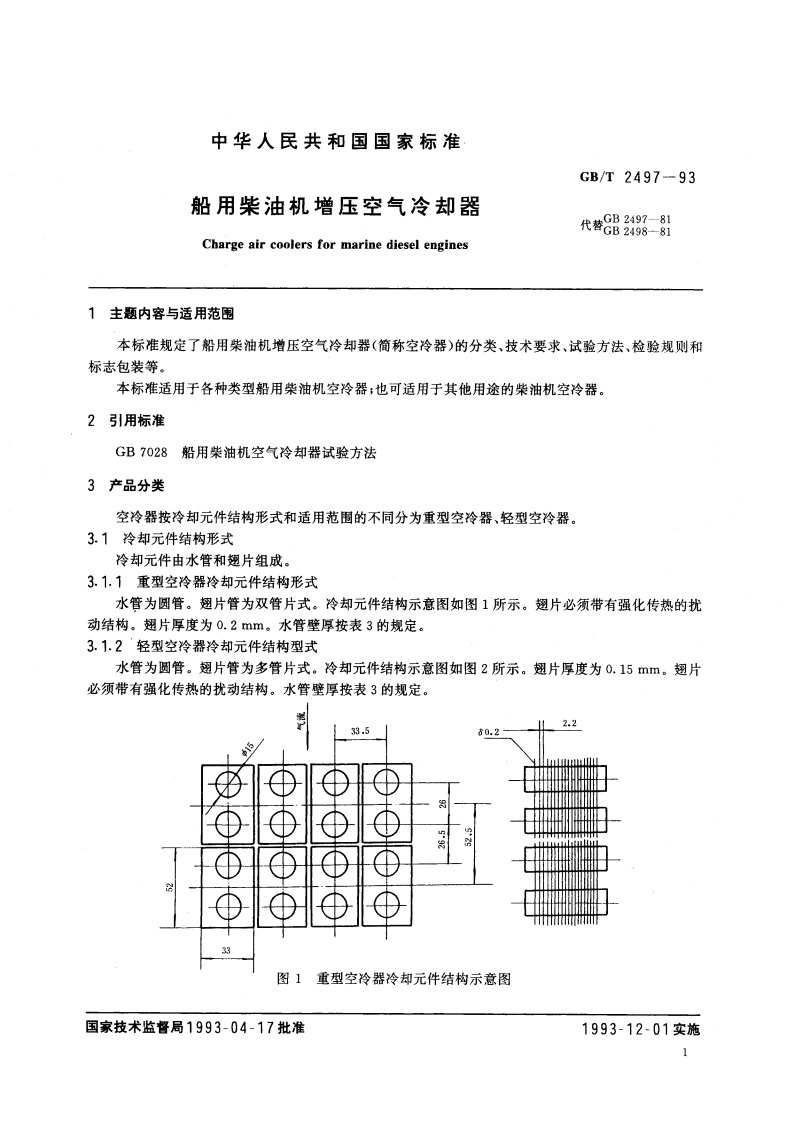

中华人民共和国国家标准GB/T2497-93船用柴油机增压空气冷却器代#8B38g81Charge air coolers for marine diesel engines1主题内容与适用范围本标准规定了船用柴油机增压空气冷却器（简称空冷器）的分类、技术要求、试验方法、检险规则和标志包装等。本标准适用于各种类型船用柴油机空冷器：也可适用于其他用途的柴油机空冷器。2引用标准GB7028船用柴油机空气冷却器试验方法3产品分类空冷器按冷却元件结构形式和适用范围的不同分为重型空冷器、轻型空冷器。3.1冷却元件结构形式冷却元件由水管和翅片组成。3.1.1重型空冷器冷却元件结构形式水管为圆管。翅片管为双管片式。冷却元件结构示意图如图1所示。翅片必须带有强化传热的扰动结构。翅片厚度为0.2mm。水管壁厚按表3的规定。3.1.2轻型空冷器冷却元件结构型式水管为圆管。翅片管为多管片式。冷却元件结构示意图如图2所示。翅片厚度为0.15mm。翅片必须带有强化传热的扰动结构。水管壁厚按表3的规定。2.233.560.215图】重型空冷器冷却元件结构示意图国家技术监督局1993-04-17批准1993-12-01实施1
