电气绝缘用柔软复合材料 第2部分：试验方法 GBT 5591.2-2017.pdf

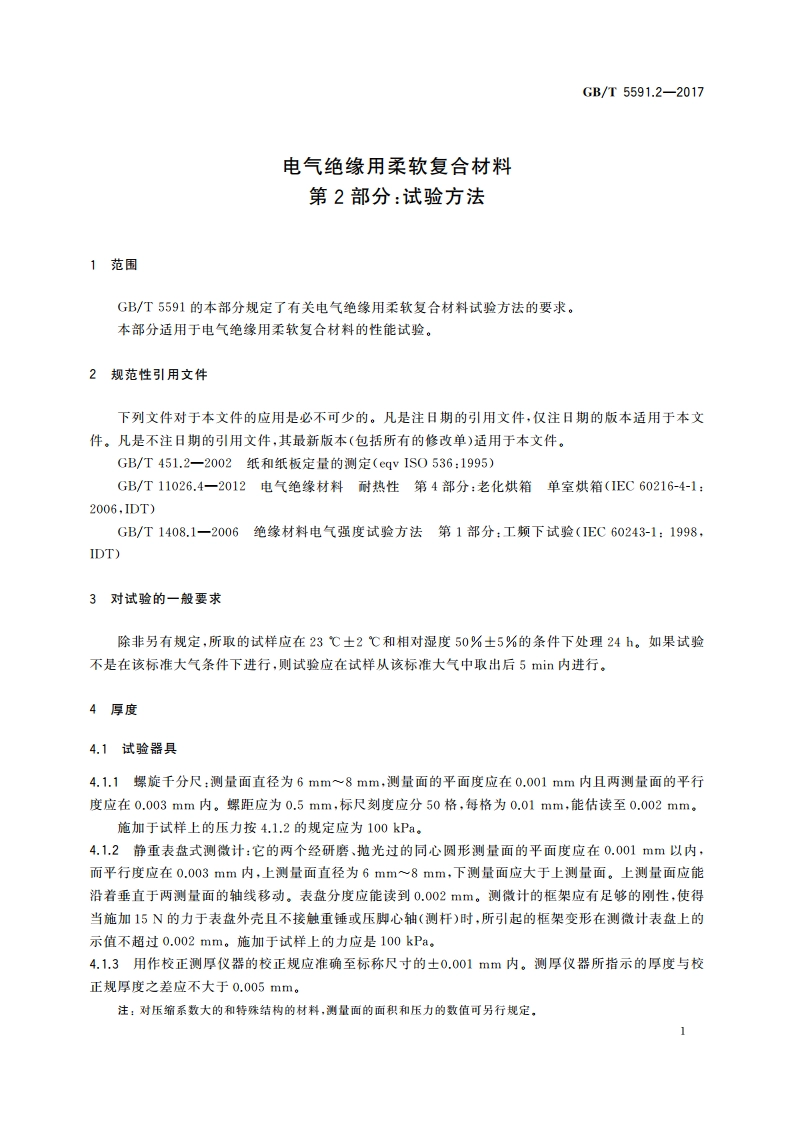

GB/T5591.2-2017电气绝缘用柔软复合材料第2部分：试验方法1范围GB/T5591的本部分规定了有关电气绝缘用柔软复合材料试验方法的要求。本部分适用于电气绝缘用柔软复合材料的性能试验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T451.2一2002纸和纸板定量的测定（qvIS0536:1995)GB/T11026,4一2012电气绝缘材料耐热性第4部分：老化烘箱单室烘箱(1EC60216-4-1:2006,1DT)GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试脸(IEC60243-1:1998,IDT)3对试验的一般要求除非另有规定，所取的试样应在23士2和相对湿度50%土5%的条件下处理24h。如果试验不是在该标准大气条件下进行，则试验应在试样从该标准大气中取出后5m内进行。4厚度4.1试验器具4.1.1螺旋千分尺：测量面直径为6mm8mm,测量面的平面度应在0.001mm内且两测量面的平行度应在0.003mm内。螺距应为0.5mm,标尺刻度应分50格，每格为0.01mm,能估读至0.002mm。施加于试样上的压力按4.1.2的规定应为100kPa。4.1.2静重表盘式测微计：它的两个经研磨，抛光过的同心圆形测量面的平面度应在0.001mm以内，而平行度应在0.003mm内，上测量面直径为6mm8mm,下测量面应大于上测量面。上测量面应能沿着垂直于两测量面的轴线移动。表盘分度应能读到0.002m。测微计的框架应有足够的刚性，使得当施加15N的力于表盘外壳且不接触重锤或压脚心轴（测杆）时，所引起的框果变形在测微计表盘上的示值不超过0.002mm。施加于试样上的力应是100kPa。4.1.3用作校正测厚仪器的校正规应准确至标称尺寸的土0.001mm内。测厚仪器所指示的厚度与校正规厚度之差应不大于0.005mm。注：对压靠系数大的和特殊结构的材料，测量面的面积和压力的数值可另行规定。
