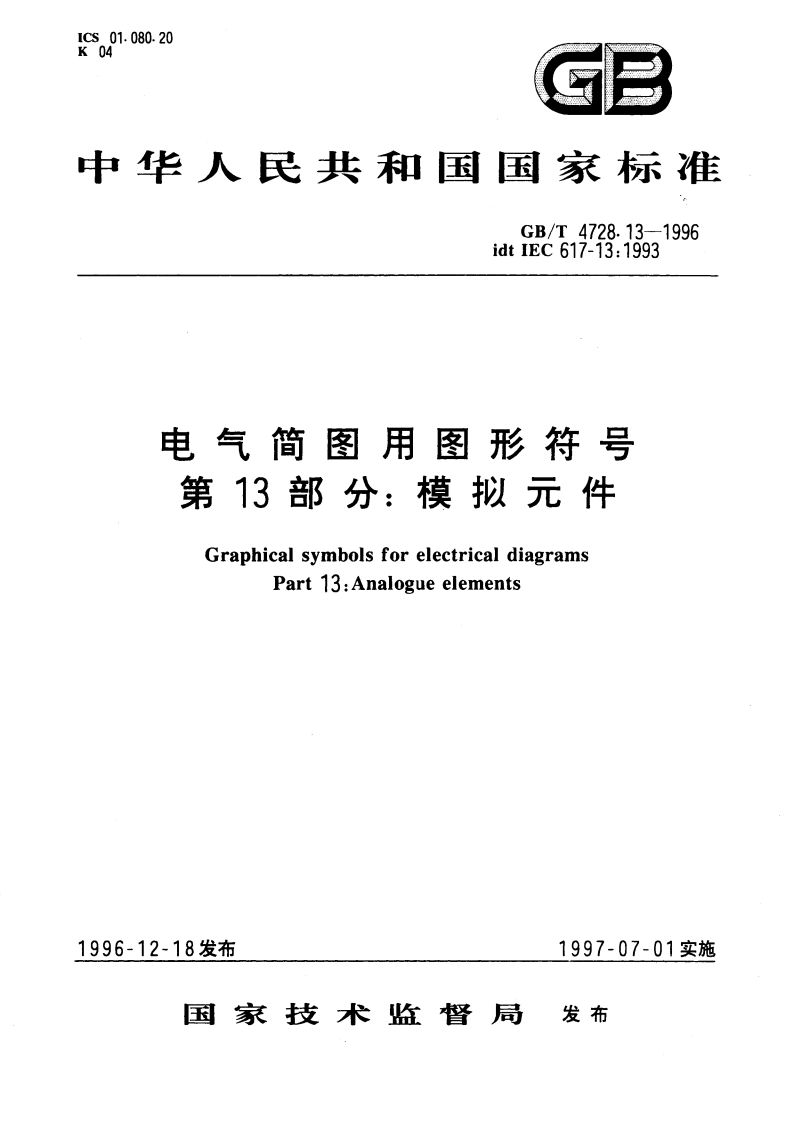

电气简图用图形符号 第13部分：模拟元件 GBT 4728.13-1996.pdf

GB/T4728.13-1996前言本标准是根据国际电工委员会IEC617-13:1993电气简图用图形符号第13部分：模拟元件对GB4728.13一85电气图用图形符号模拟单元进行修订的，在技术内容上和编写规则上与该国际标准等同。本标准与前版比较，差别在于：增加了电压调整器、电压比较器，同时对输入、输出及其他连接的有关限定符号亦作了详细的规定，对于电子开关、跟踪保持器、棋拟比较器等图形符号略有变化，在图形符号中给出了典型的应用示例。在等同采用EC617-13时，考虑到我国的实际情况，将其附录A“按法文字母索引”删去，保留了附录B中“按英文字母顺序排列的限定符号素引”和附录C“按示例中器件的型号素引”，并改为本标准的附录A和附录B.通过本标准的修订，更好地统一了模拟元件图形符号的绘制规则，以适应国际和国内贸易、技术和经济交流的需要。GB4728电气图用图形符号国家标准包括以下13个部分：GB4728.1一85总则GB4728.2一84符号要素、限定符号和常用的其他符号GB4728.3一84导线和连接器件GB4728.4一85无源元件GB4728.5一85半导体管和电子管GB4728.6一84电能的发生和转换GB4728.7一84开关、控制和保护装置GB4728.8一84测量仪表、灯和信号器件GB4728.Q一85电信：交换和外围设备GB4728.10一85电信：传输GB4728.11一85电力、照明和电信布置GB/T4728.12一1996二进制逻辑元件GB/T4728.13一1996模拟元件本标准从1997年07月01日起实施，同时代替GB4728.13一85。本标准的附录A和附录B是提示的附录。本标准由中华人民共和国电子工业部提出本标准由全国电气图形符号标准化技术委员会归口。本标准起草单位：北京计算机一厂、电子工业部标准化研究所、航天工业总公司二院、华北计算技术研究所、北京广播器材厂、北京东光电工厂。本标准主要起草人：杨廷顺、吴家举、李善贞、李占先、常振启、胡仁洋、孙人杰。
