电气简图用图形符号 第7部分：开关、控制和保护器件 GBT 4728.7-2008.pdf

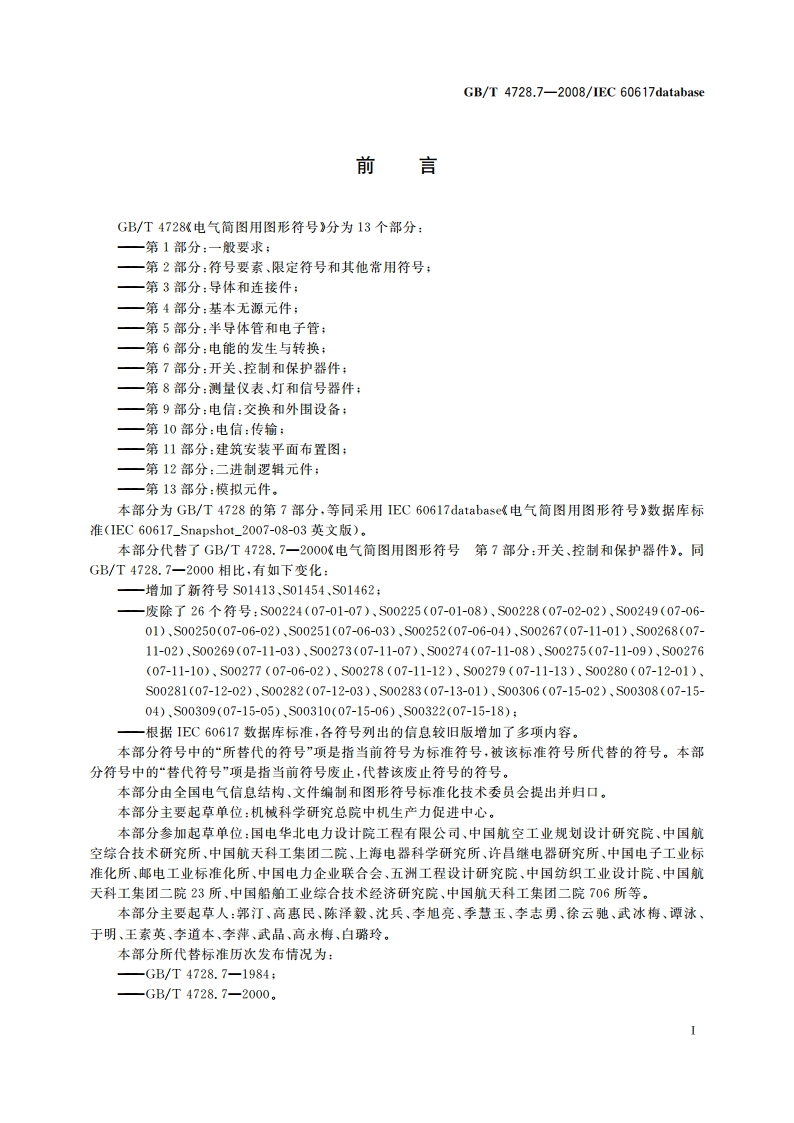

ICS29.020K04B中华人民共和国国家标准GB/T 4728.7-2008/IEC 60617database代替GB/T4728.7一2000电气简图用图形符号第7部分：开关、控制和保护器件Graphical symbols for diagrams-Part 7:Switchgear,controlgear and protective devices(IEC 60617database,IDT)2008-05-28发布2009-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T 4728.7-2008/IEC 60617database前言GB/T4728X电气简图用图形符号分为13个部分：一第1部分：一般要求：一第2部分：符号要素、限定符号和其他常用符号：一第3部分：导体和连接件；一第4部分：基本无源元件；一第5部分：半导体管和电子管：一第6部分：电能的发生与转换：一第7部分：开关、控制和保护器件：一第8部分：测量仪表、灯和信号器件：一第9部分：电信：交换和外围设备：第10部分：电信：传输：一第11部分：建筑安装平面布置图：一第12部分：二进制逻辑元件：一第13部分：模拟元件。本部分为GB/T4728的第7部分，等同采用1EC60617 database电气简图用图形符号数据库标准(IEC60617_Snapshot_.2007-08-03英文版)。本部分代替了GB/T4728.7一2000电气简图用图形符号第7部分：开关、控制和保护器件。同GB/T4728.7一2000相比，有如下变化：一增加了新符号S01413、S01454、S01462:一废除了26个符号：S00224(07-01-07)、S00225(07-01-08)、S00228(07-02-02)、S00249(07-06-01)、S00250(07-06-02)、S00251(07-06-03)、S00252(07-06-04)、S00267(07-11-01)、S00268(07-11-02)、S00269(07-11-03)、S00273(07-11-07)、S00274(07-11-08)、S00275(07-11-09)、S00276(07-11-10)、S00277(07-06-02)、S00278(07-11-12)、S00279(07-11-13)、S00280(07-12-01)、S00281(07-12-02)、S00282(07-12-03)、S00283(07-13-01)、S00306(07-15-02)、S00308(07-1504)、S00309(07-15-05)、S00310(07-15-06)、S00322(07-15-18):一根据IEC60617数据库标准，各符号列出的信息较旧版增加了多项内容。本部分符号中的“所替代的符号”项是指当前符号为标准符号，被该标准符号所代替的符号。本部分符号中的“替代符号”项是指当前符号废止，代替该废止符号的符号。本部分由全国电气信息结构、文件编制和图形符号标准化技术委员会提出并归口。本部分主要起草单位：机被科学研究总院中机生产力促进中心。本部分参加起草单位：国电华北电力设计院工程有限公司、中国航空工业规划设计研究院、中国航空综合技术研究所、中国航天科工集团二院、上海电器科学研究所、许昌继电器研究所、中国电子工业标准化所、邮电工业标准化所、中国电力企业联合会、五洲工程设计研究院、中国纺织工业设计院、中国航天科工集团二院23所，中国船舶工业综合技术经济研究院、中国航天科工集团二院706所等。本部分主要起草人：郭汀、高惠民、陈泽毅、沈兵、李旭亮、季慧玉、李志勇、徐云驰、武冰梅、潭泳、于明、王素英，李道本、李萍、武晶、高永梅、白璐玲。本部分所代替标准历次发布情况为：-GB/T4728.7-1984:GB/T4728.7-2000.
