电气火灾痕迹物证技术鉴定方法 第1部分：宏观法 GBT 16840.1-2008.pdf

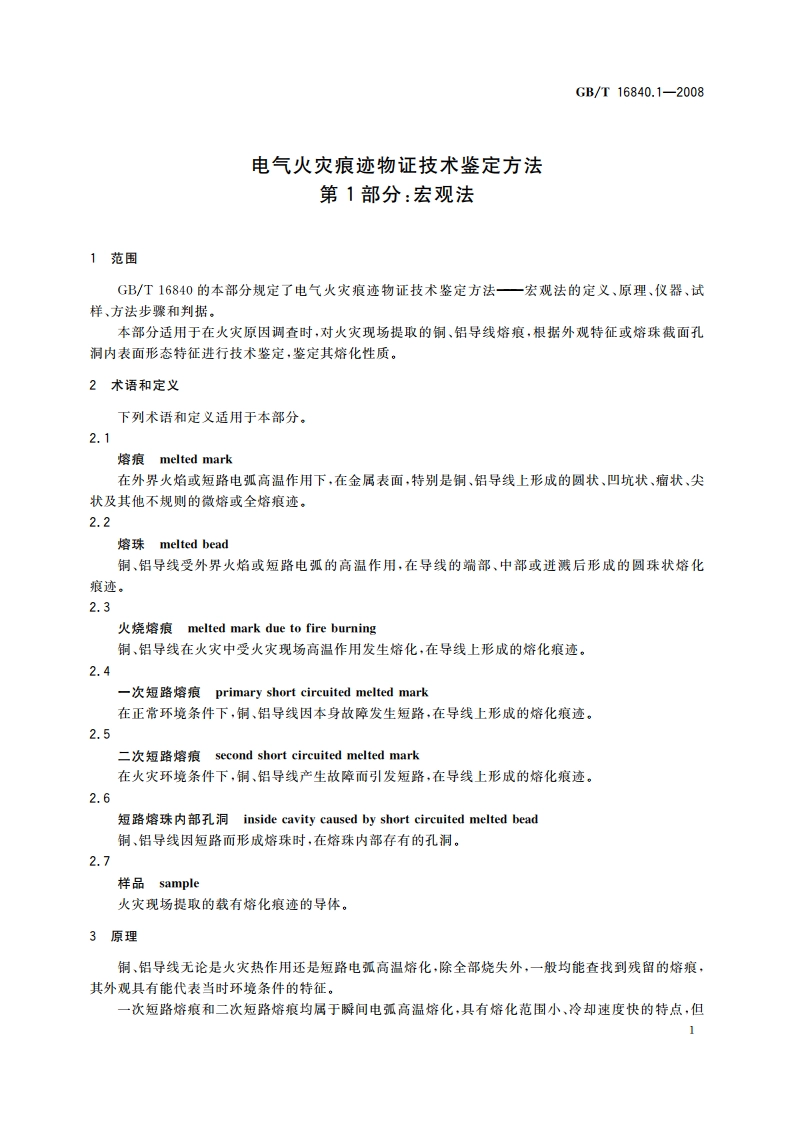

GB/T16840.1-2008不同的是：前者短路发生在正常环境条件下，后者短路发生在火灾环境条件下。而火烧熔痕是导线被火灾热作用熔化的痕迹，其作用时间、作用温度又均与短路不同，它具有受热持续时间长、火烧范围大、熔化温度低于短路电弧温度的特点。由于不同的环境产物参与了熔痕形成的全过程，从而保留了区别一次短路熔痕、二次短路熔痕及火烧熔痕的各自特征。4设备需要应用如下设备：a)照相机：b)体视显微镜：c)视频显微镜；d)超声波清洗机。5试样5.1试样的提取5.1.1试样取自火灾现场提取的样品。5.1,2提取试样前，应对试样所在位置、所处状态及所呈现的形态特征用拍照等方法进行记录。5.1.3提取试样时应将熔痕连同导线一起截取。5.1.4对提取的试样应装入取样袋内并标明试样名称和提取部位，不应与其他物件混放。5.2试样的截取5.2.1截取熔珠的部位宜官选在导线与熔珠相连接处，截取使熔珠露出内表面。5.2.2截取熔珠时，使用工具的用力要适当，防止熔珠变形或损坏。6方法步骤6.1试样处理清洗试样表面时，宜用水、酒精或丙酮等溶剂清除，或用第4章中规定的设备清洗试样表面。6.2观察试样将试样置于样品载物台上，用第4章规定中的仪器观察熔痕的外观形态或观察短路熔珠截面内孔洞的内表面；应观察其整体光泽、颜色、孔洞数量、炭迹、纹迹，不应局限于某一孔洞。7判据7.1火烧熔痕的特征7.1.1铜导线熔珠直径通常是线径的13倍，铝导线熔珠直径通常是线径的14倍：通常位于熔断导线的端部或中部：表面光滑，无麻点和小坑，具有金属光洋。7.1.2有熔化过渡痕迹，熔珠附近的导线明显变细。7.1,3在铜质多股软线的线端部形成熔珠或尖状熔痕，熔痕附近的细铜线熔化并粘结在一起，很难分开；在熔珠内有未被完全熔化的间隙孔。7.2一次短路熔痕的特征7.2.1铜导线上的短路熔珠直径通常是线径的12倍，铝导线上的短路熔珠直径通常是线径的1一3倍：短路熔珠位于导线的端部或歪在一侧：铜导线短路熔珠表面有光泽，铝导线短路熔珠表面有氧化膜、麻点和毛刺。7.2.2短路熔珠内部孔洞数量少，分布在熔珠中部：铜导线短路熔珠内部孔洞的表面呈暗红色，光泽度差，平滑且有微量炭迹：铝导线短路熔珠内部孔洞的表面有一层深灰色氧化铝膜，其他特征与铜熔珠类似，2
