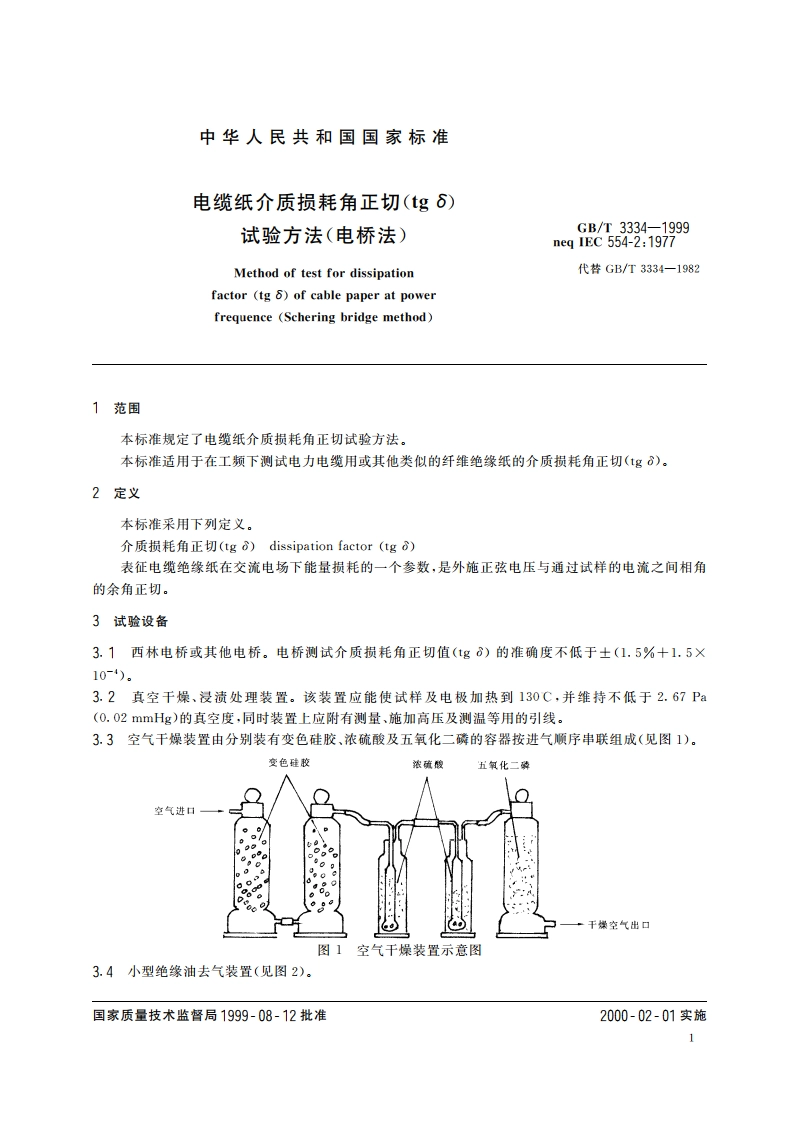

中华人民共和国国家标准电缆纸介质损耗角正切(tg)试验方法（电桥法）GB/T3334-1999neq1EC554-2:1977Method of test for dissipation代替GB/T3334一1982factor(tg 5)of cable paper at powerfrequence(Schering bridge method)1范围本标准规定了电缆纸介质损耗角正切试验方法。本标准适用于在工频下测试电力电缆用或其他类似的纤维绝缘纸的介质损耗角正(g6)。2定义本标准采用下列定义。介质损耗角正切(tgd)dissipation factor(tgo)表征电缆绝缘纸在交流电场下能量损耗的一个参数，是外施正弦电压与通过试样的电流之间相角的余角正切。3试验设备3.1西林电桥或其他电桥。电桥测试介质损耗角正切值(1g8)的准确度不低于士(1.5%十1.510).3.2真空干燥、浸渍处理装置。该装置应能使试样及电极加热到130C,并维持不低于2.67P(0.02mmHg)的真空度，同时装置上应附有测量、施加高压及测温等用的引线。3.3空气干燥装置由分别装有变色硅胶、浓硫酸及五氧化二磷的容器按进气顺序串联组成（见图1）。变色硅校浓疏酸五氧化二染空气进口干燥空气出口图1空气干燥装置示意图3.4小型绝缘油去气装置（见图2）。国家质量技术监督局1999-08-12批准2000-02-01实施1
