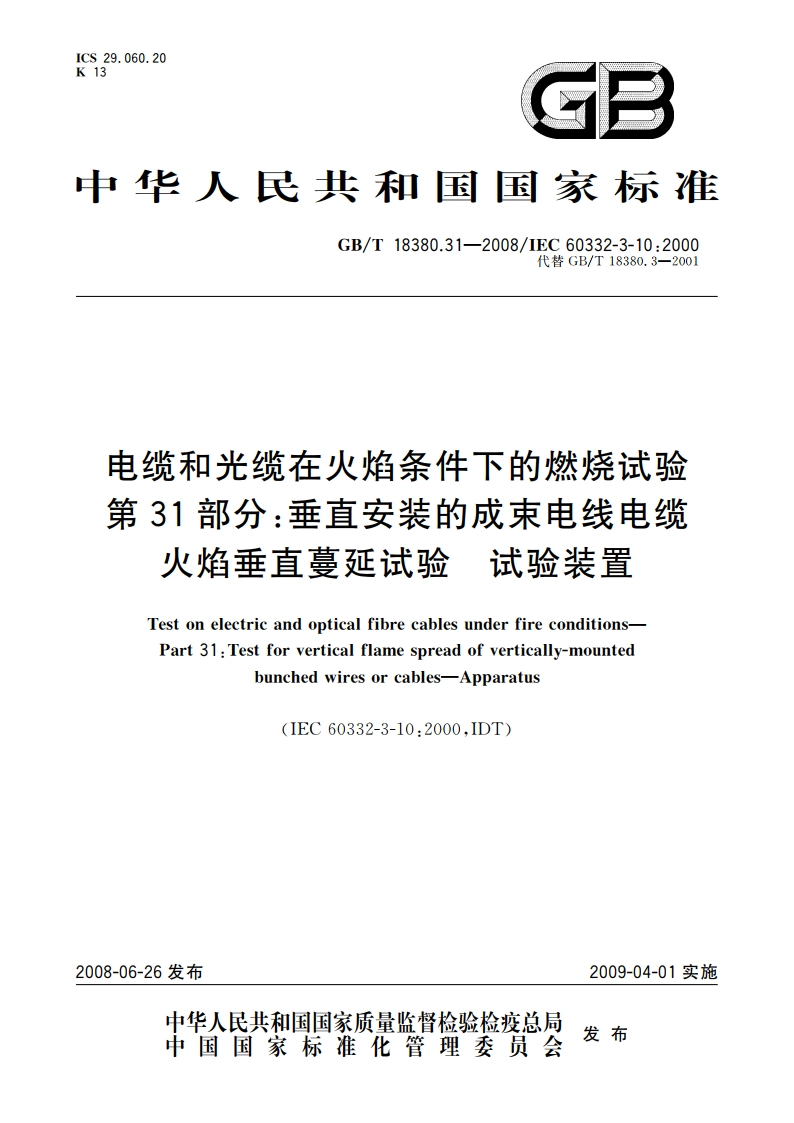

电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置 GBT 18380.31-2008.pdf

ICS29.060.20K13中华人民共和国国家标准GB/T18380.31-2008/EC60332-3-10:2000代替GB/T18380.3-2001电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验试验装置Test on electric and optical fibre cables under fire conditions-Part 31:Test for vertical flame spread of vertically-mountedbunched wires or cables-Apparatus(IEC60332-3-10:2000,IDT)2008-06-26发布2009-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T18380.31-2008/1EC60332-3-10:2000前言GB/T18380电缆和光缆在火焰条件下的燃烧试脸分为11个部分：一第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置：一第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法：一第13部分：单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落（物）/微粒的试验方法：一第21部分：单根绝缘细电线电缆火焰垂直蔓延试验试验装置：一第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法：一第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验试验装置：一第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类：一第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类：第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验B类：一第35部分：垂直安装的成東电线电缆火焰垂直蔓延试验C类：一第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验D类。本部分为GB/T18380的第31部分。本部分等同采用1EC60332-3-10:2000电缆在火焰条件下的燃烧试验第3-10部分：垂直安装的成東电线电缆火焰垂直蔓延试验试验装置（英文版）。为便于使用，本部分作了下列编辑性修改：)本部分名称修改为：“电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成東电线电缆火焰垂直蔓延试验试验装置”；b)与本部分名称相对应，英文名称修改为：“Test on electric and optical fibre cables under fireconditions-Part 31:Test for vertical flame spread of vertically-mounted bunched wires or ca-bles-Apparatus”;c)删除了国际标准的前言和引言；d)增加了国家标准本部分的前言：)用小数点“.”代替作为小数点的逗号“，”；D用“第31部分”代替“第3-10部分”；g)本部分第2章引用了采用国际标准的我国国家标准而非国际标准。本部分代替GB/T18380.3一2001电缆在火焰条件下的燃烧试验第3部分：成束电线或电缆燃烧试验方法，GB/T18380.3一2001中的试验方法内容归入到其他相关部分。本部分与GB/T18380.3一2001相比主要变化如下：一本部分名称修改为：“电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成東电线电缆火焰垂直蔓延试验试验装置”：一与本部分名称相对应，英文名称修改为：“Test on electric and optical fibre cables under fireconditions-Part 31:Test for vertical flame spread of vertically-mounted bunched wires or ca-bles-Apparatus:一增加了前言；一将第1章的“概述”中的1.1“范围”和1.2“引用标准”修改为本部分的第1章“范围”和第2章“规范性引用文件”：一扩大了适用范围(2001版的1.1，本部分的第1章)：GB/T18380.31-2008/1EC60332-3-10:2000电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验试验装置1范围GB/T18380的第31、32、33、34、35、36部分规定了一种试验方法，用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。注：本部分中术语“电线电缆”包括所有用于能量或信号传输的金属导体绝缘电缆，GB/T18380的本部分详述了试验装置及其布置和校准。2规范性引用文件下列文件中的条款通过GB/T18380的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T16499一1996编制电气安全标准的导则(eqv1 EC Guide104:1984)1EC60695-4:1993着火危险试验第4部分：着火试验术语3定义GB/T18380的本部分使用下列术语和定义。3.1引然源ignition source引发燃烧的能源。1EC60695-4:1993,定义2.764试验环境如果装在试验箱顶部的风速计测得的外部风速大于8m/s,则不应进行试验。如果内侧墙的温度低于5C或高于40C,也不应进行试验。内侧墙温度在距箱底板上部1500mm、距一铡墙面50mm和距门1000mm的交点上进行测量。试验期间试验箱的门应始终关上。5试验装置试验装置由下述部分组成：5.1试验箱试验装置（见图1）应是一个宽(1000士100)mm、深(2000士100)mm和高(4000士100)mm的自立箱体。箱底应高出地面。试验箱的周边通常应密封，空气从箱底距前墙(150士10)mm处打开的一个(800士20)mm(400士10)mm的进气口（见图1）流入箱内。应在试验箱顶部的后面开一个(300士30)mm(1000士100)mm的出气口。试验箱的后墙和两侧墙应采用传热系数约为0.7Wm一2K-1的热绝缘。例如，在(1.52.0)mm厚的钢板上包覆65mm厚的矿物纤维再外包一适当的外套即可（见图2）。钢梯与试验箱后墙之间的距离为(150士10)mm,钢梯最下1
