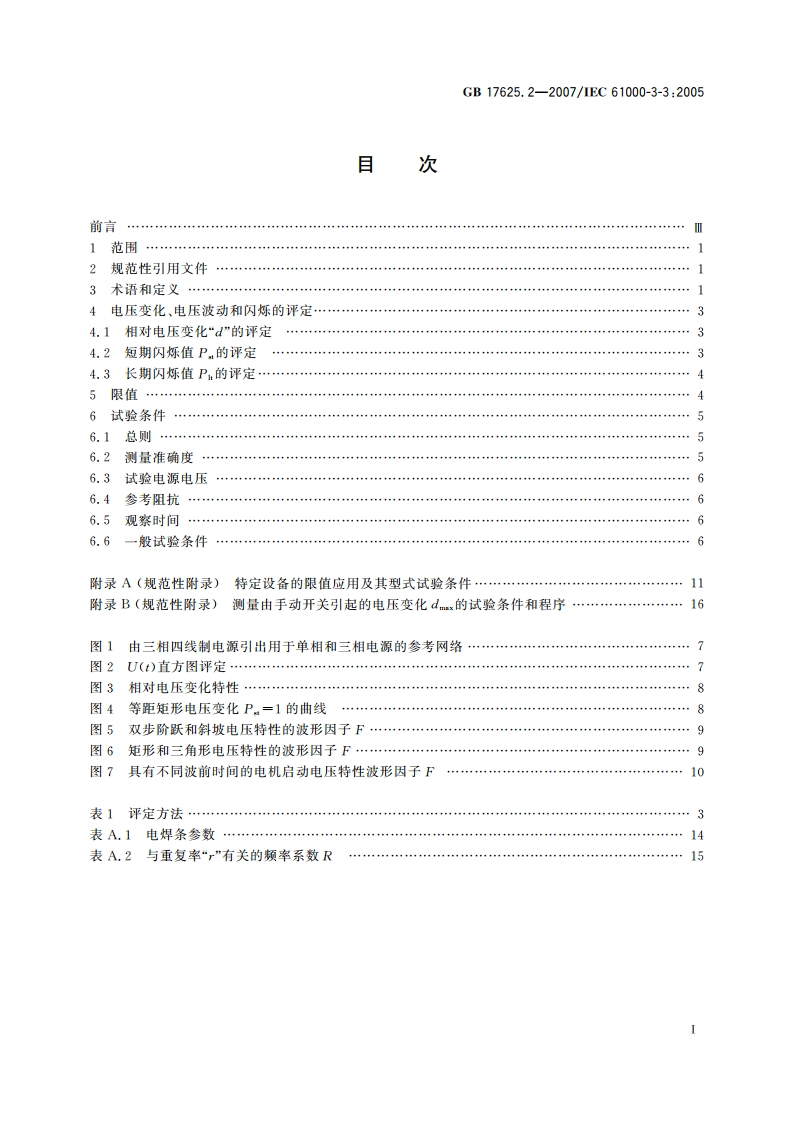

电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制 GBT 17625.2-2007.pdf

GB17625.2-2007/1EC61000-3-3:2005250V、频率为50Hz的公用低电压配电系统的电气和电子设备。”修改为：“本部分适用于每相输入电流等于或小于16A,打算连接到相电压为220V至250V、顺率为50Hz的公用低压配电系统，并且无条件连接的电气和电子设备”。增加：“当用6.4的参考阻抗Z测试时不符合本部分的限值，并因此不能声明符合本部分，对于此类设备可以进行再测试或评估以表明符合IEC61000-3-11。IEC61000-3-11适用于每相额定输入电流75A并有条件连接的设备”。删去注中：“非广泛使用且设计与不可能符合本部分要求（限值）的特殊设备，在接到配电系统前，应征得供电部门的同意。这类设备评定导则由技术报告1EC61000-3-5:1994给出。”一第2章规范性引用文件中增加：GB15579一1995弧焊设备安全要求第1部分：焊接电源：GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输人电流16A):IEC61000-3-11电磁兼容(EMC)第3-11部分：限值对额定电流75A并且有条件连接的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制。由于IEC60868:1986增补版1(1990)闪烁计功能和设计规范3已被1EC61000-4-15:2003取代，因此原引用标准替换为IEC61000-4-15:2003。一第3章定义中增加术语：有效值电压波形U(t)、电压变化特性U(t)、最大电压变化特性Ux、电压波动、闪烁印象时间t4、条件连接、接口点。一第4章的标题改为“电压变化、电压波动和闪烁的评定”。在原标题中增加了“电压波动”。一第5章限值作下述修改：“相对稳态电压变化山.不超过3%。”修改为：相对稳态电压变化不超过3.3%；“在电压变化期间()值超过3%的时间不大于200ms”修改为：在电压变化期间d(t)值超过3.3%的时间不大于500ms;“最大相对电压变化d不超过4%”修改为：最大相对电压变化d不超过4%、6%、7%。并规定了d不同限制值的适用条件。一第6章总则中增加下述内容：“那些不可能产生严重电压波动或闪烁的设备不必进行试验。可能有必要通过电路图和设备说明书检查和短时的功能试验的检查来确定是否可能产生严重的电压波动。对于手动开关引起的电压变化，如果在过零点间每10ms半个周期中评估的最大有效值输入电流(包括涌人电流)不超过20A,且在涌入电流后电源电流变化在1.5A内，则不必进一步测试，认为设备符合要求。如果要进行测量，由手动开关引起的最大相对电压变化d应按附录B进行。”一修改了图2U()直方图评定，图3相对电压变化特性的图形。一附录A特定设备的限值应用及其型式试验条件中增加：照明及类似设备的试验条件，洗衣机的试险条件，音频放大器的试验条件，空气调节器、除湿器、加热泵和商业制冷设备试验条件，弧焊设备和类似操作的试验条件。一增加附录B测量由于手动开关引起的电压变化d的试验条件和程序。本部分的附录A、附录B为规范性附录。本部分由中国电器工业协会提出。本部分由全国电隧兼容标准化技术委员会(SAC/TC246)归口。本部分负责起草单位：上海电动工具研究所。本部分参加起草单位：上海市照明灯具研究所。本部分主要起草人：尹海霞、李邦协、顾菁、陈建秋、潘顺芳、汪永锡。本部分由上海电动工具研究所解释。本部分代替标准的历次版本发布情况为：GB17625.2一1999。
