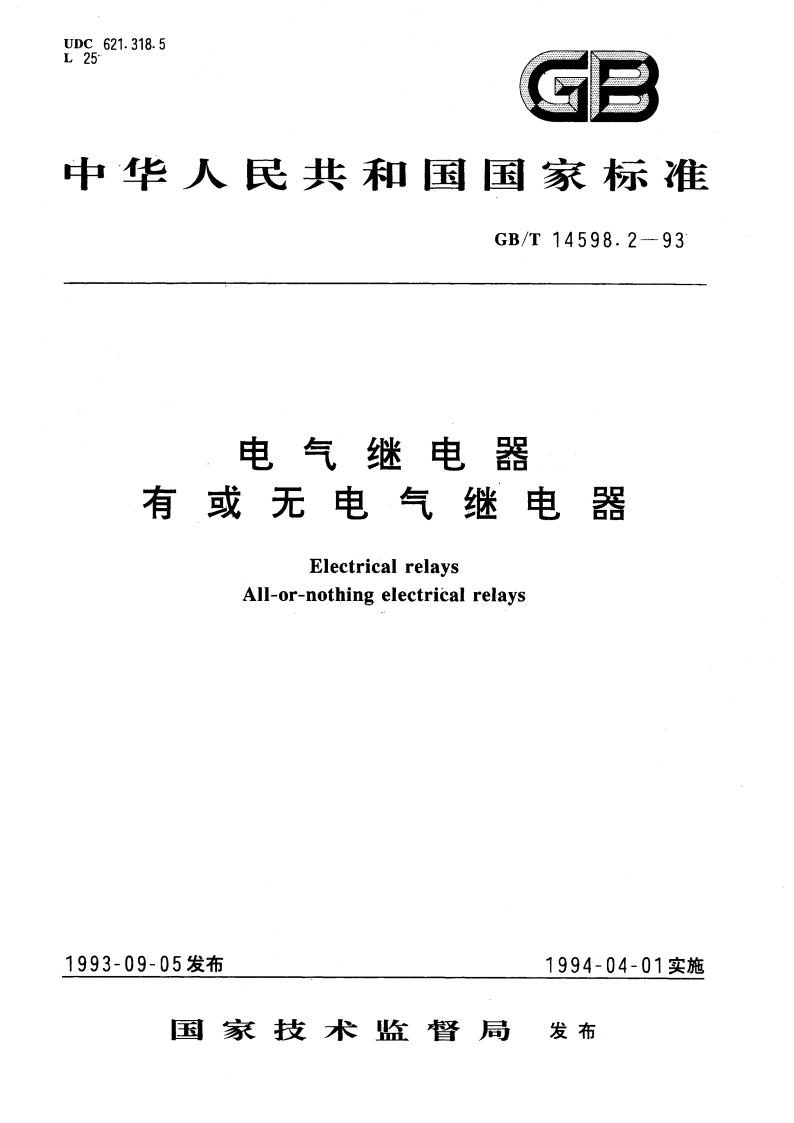

电气继电器 有或无电气继电器 GBT 14598.2-1993.pdf

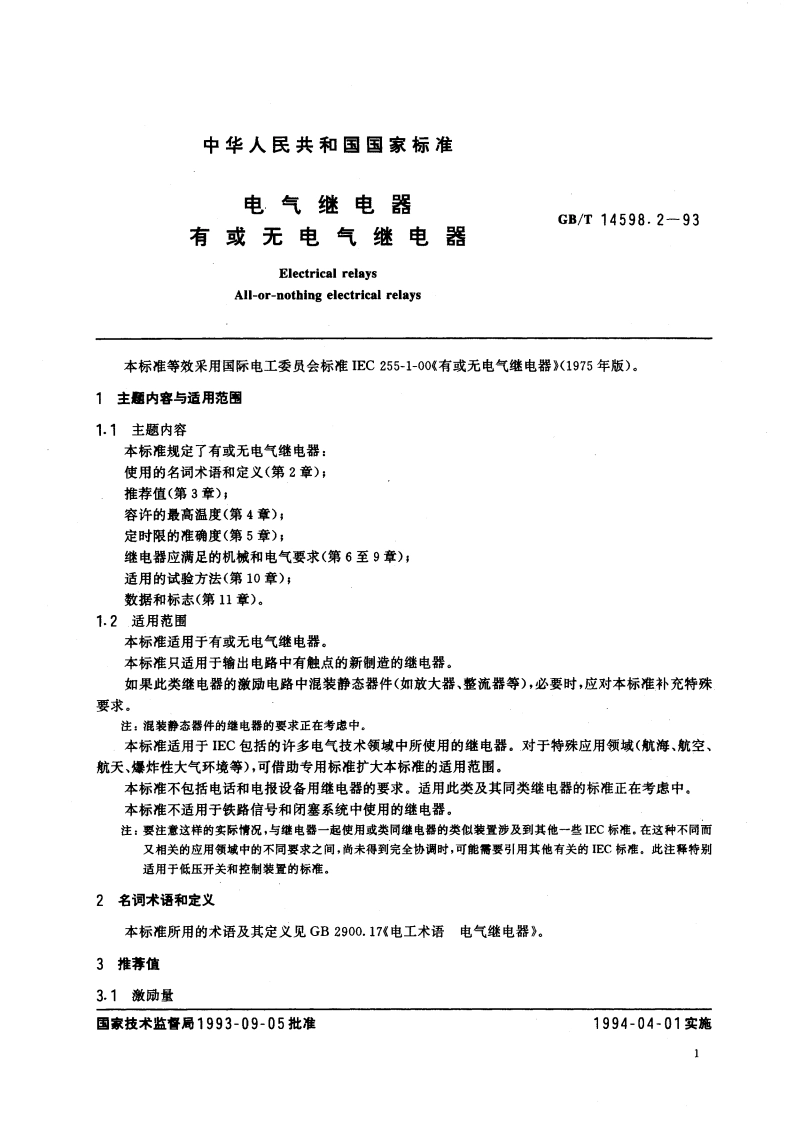

中华人民共和国国家标准电气继电器GB/T14598.2-93有或无电气继电器Electrical relaysAll-or-nothing electrical relays本标准等效采用国际电工委员会标准EC255-1-00有或无电气继电器(1975年版)。1主题内容与适用范圈1.1主题内容本标准规定了有或无电气继电器：使用的名词术语和定义（第2章）：推荐值（第3章）：容许的最高温度（第4章）：定时限的准确度（第5章），继电器应满足的机械和电气要求（第6至9章）：适用的试验方法（第10章）；数据和标志（第11章）。1.2适用范围本标准适用于有或无电气继电器。本标准只适用于输出电路中有触点的新制造的继电器。如果此类继电器的激励电路中混装静态器件（如放大器、整流器等），必要时，应对本标准补充特殊要求。注：混装静态器件的继电器的要求正在考虑中。本标准适用于EC包括的许多电气技术领域中所使用的继电器。对于特殊应用领域（航海、航空、航天、爆炸性大气环境等)，可借助专用标准扩大本标准的适用范围。本标准不包括电话和电报设备用继电器的要求。适用此类及其同类继电器的标准正在考虑中。本标准不适用于铁路信号和闭塞系统中使用的继电器。注：要注意这样的实际情况，与继电器一起使用或类同继电器的类似装置涉及到其他一些EC标准，在这种不同而又相关的应用领域中的不同要求之间，尚未得到完全协调时，可能需要引用其他有关的EC标准。此注释特别适用于低压开关和控制装置的标准。2名词术语和定义本标准所用的术语及其定义见GB2900.17电工术语电气继电器。3推荐值3.1激励量国家技术监督局1993-09-05批准1994-04-01实施GB/T14598.2-93表】标志输入激励量工作值范围的示例示例含义正常情况单个额定值额定值：110V1级：工作值范围：80%110%花围110110V的80%-110%2级：85%六110%范围(1级)110V的85%110%只标明额定值(2级)两个额定值（施加于相同或110工作值范围：不同引出端的电压)110V的80%110%(1级)110V的85%110%(2级)应标明工作值范围级别额定值为110V125125V的80%110%(1级)125V的85%一110%(2级)额定值为125V特殊情况单个额定值110125140工作值范围：(见3.1.3.1.2条)110140V额定值为125V应标明额定值和极限值两个额定值（施加于相同或70110130工作值范围：不同引出端的电压)70130V额定值为110V9012514090140V额定值为125V表2与动作级别相对应的继电器预处理预处理动作级别b激扇量额定值额定值工作值范围的上限值(见3.1.3.1.1条)环境温度基准值标称范围的上限值标称范围的上限值(见3.4.2.1条)3.1.5释放3.1.5.1直流继电器能使继电器释放的输入激励量极限值的推荐值，不应小于额定值的5%，并与极性无关。GB/T14598.2-93如果制造方或有关标准另有规定，允许采用推荐值之外的任何值。3.1.5.2交流继电器能使继电器释放的输入激励量极限值的推荐值，不应小于额定值的15%。继电器在输入激励量为零时也应释放（考虑可能产生的剩磁影响）。如果制造方或有关标准另有规定，允许采用其他任何值。3.2触点电路见GB/T14598.1电气继电器的触点性能.,3.3定时限对于定时限，无推荐的额定值：但对于具有时间整定范围的维电器，附录A中推荐了最大值。对于具有整定范围的定时限继电器，无推荐的额定整定比。3.4影响量和影响因素3.4.1影响量和影响因素推荐的基准值影响量和影响因素推荐的基准值及相应试验的容许偏差在表3中给出。注：特殊应用条件或继电器本身的符性足以证明可采用非推荐值。在此情况下，制造方应标明基准值和容许偏差。表3影响量和影响因素推荐的基准值和试验容许偏差影响量或影响因素蕃准值试验容许偏差(见注1)和附录A)环境温度202大气压力96 kPa士10kPa+10%相对湿度65%一20%外磁感应00.5mT(任一方向)位置剂造方规定在任一方向为2”频串16号出或50H或60出2%0或400（按制造方规定）波形正弦波時变因数为5%直流中的交流分量（纹波）（稳态）”06%交流中的直流分量（稳态）0锋值的2%定时限电流继电器的非周期瞬态分量0正在考感中作为有关定时限准确度的影响量时的输入激励量与辅助激励量（按继电各自相应工作类别的额定值由制造方规定器的工作类别施加)见GB10232机电式有或无继电器的冲击和振动0试验和测量程序工业和其他大气环境正在考虑中正在考虑中整定时间（如有的话）整定范围的上限值由制造方规定注：1)如果已知一个或数个影响量与所考患特性之间的定量关系，则可以用影响量和影响因素的非推荐基准值进行试验。2)崎变因数：非正弦周期量减去基波所得到的谐波分量有效值与该非正弦量有效值之比。通常用百分数表示(TEV466.05-02-120).
