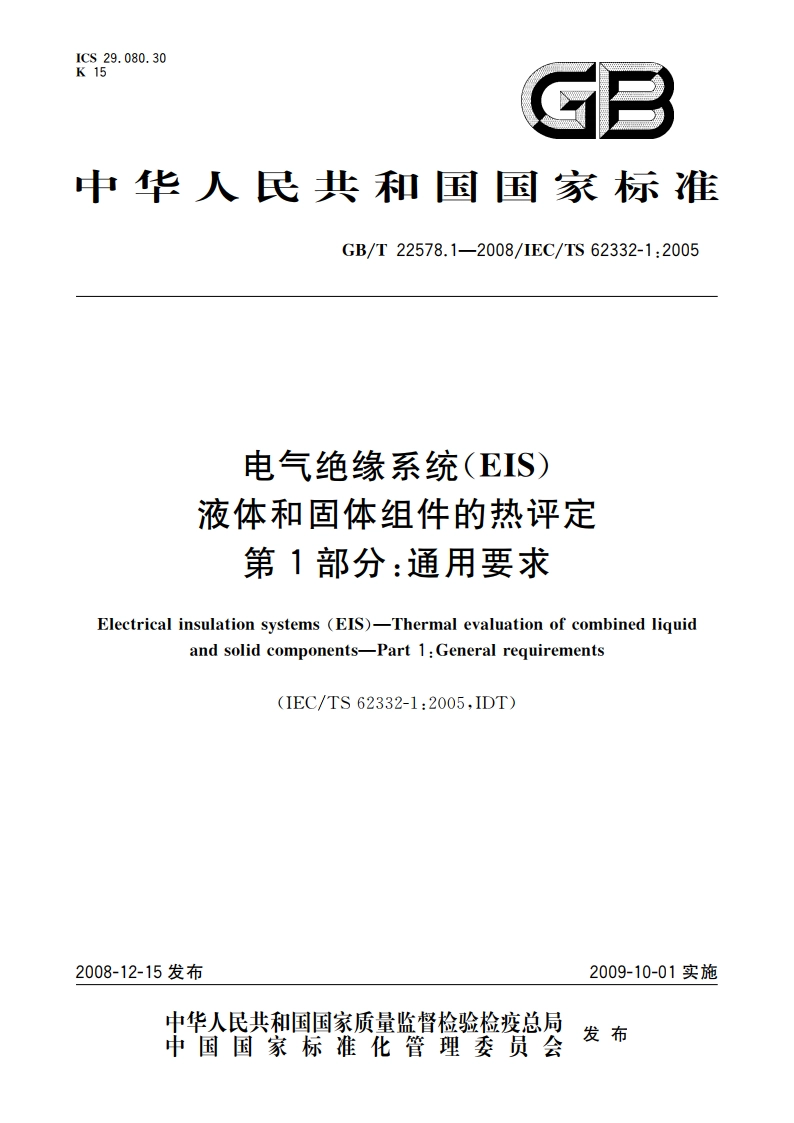

电气绝缘系统EIS
液体和固体组件的热评定
第1部分:通用要求
GBT
22578.1-2008
电气
绝缘
系统
EIS
液体
固体
组件
评定
部分
通用
要求
22578.1
2008
GB/T22578.1-2008/1EC/TS62332-1:2005引言GB/T22578将介绍绝缘液体与固体共同在电工产品绝缘系统(EIS)中应用的热评估方法。本部分为GB/T22578的第1部分,通用的试验要求,后续部分将包括特定电工产品的具体试验要求。GB/T22578发布以前,用于确定液体浸入产品绝缘系统热评估的标准程序包括两种,首先采用密封管老化方式,第2种是全尺寸模型的老化。全尺寸模型的使用并不实际,特别是类似电力变压器这类大产品。类似的情况,当试验组件具有明显不同的热容量时,采用密封管老化试验也不实际。例如,对于由耐热等级200的固体绝缘料与130液体绝缘料构成的绝缘系统的试验,基本就不能采用密封管老化试验方法。当加速老化温度时,液体绝缘料已完全老化了,但对固体绝缘而言,还需要相当长的老化时间。如果加速老化温度使固体绝缘完全老化,则导致液体绝缘已绝对老化,甚至导致液体的有害老化。本部分描述了一种加速热老化程序和过程模型。该过程模型允许在同一个装置中的所有固体绝缘材料在不同于液体老化温度的固体老化温度下试验。该过程模型更多地应用在绝缘系统的直实老化寿命,在这个绝缘系统中,靠近活动部件的固体绝缘被暴露在比设各中大量液体更高的温度下。与实际电工产品相比,该模型包含所有的初级绝缘系统元素及相对的组分比例。该模型具有双倍温度容量,允许使用不同的回路对固体元件和液体元件实行独立控制。可以得到详细的图。该程序目前还没有应用于带有漆包导体的绝缘系统。欢迎关于如何应用到这种场合的建议。乡
