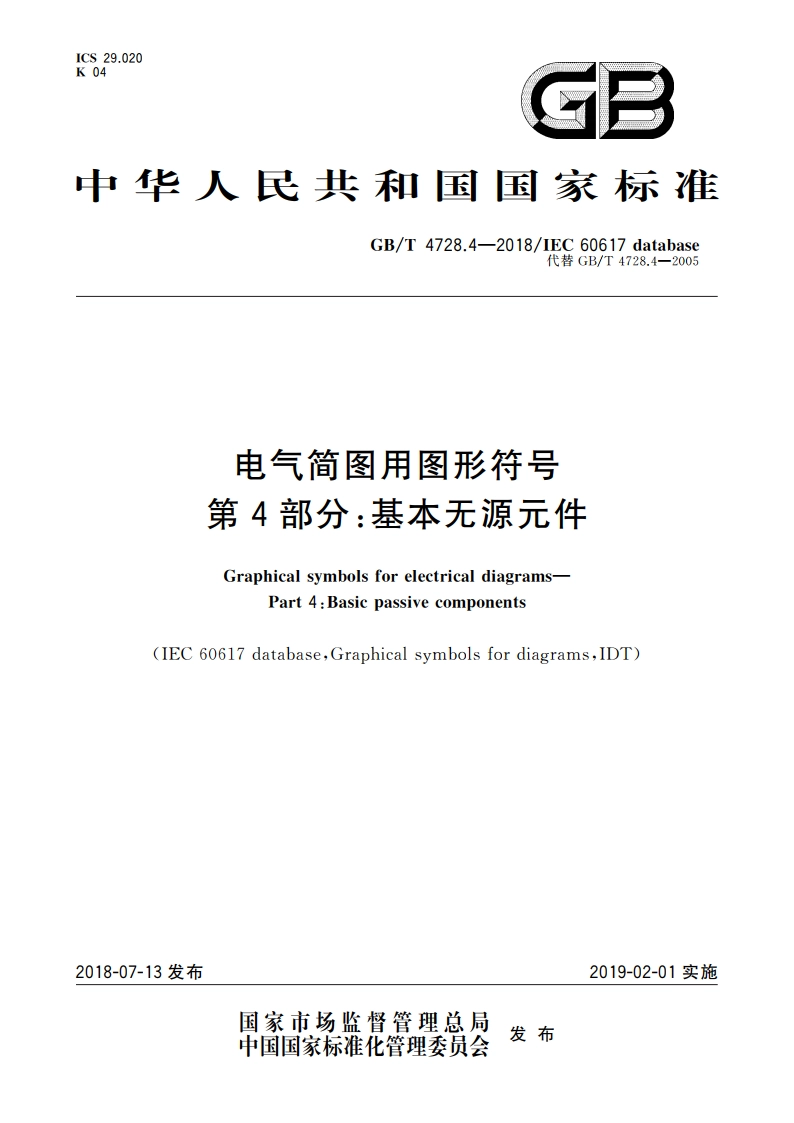

电气简图用图形符号
第4部分:基本无源元件
GBT
4728.4-2018
电气
简图
图形
符号
部分
基本
无源
元件
4728.4
2018

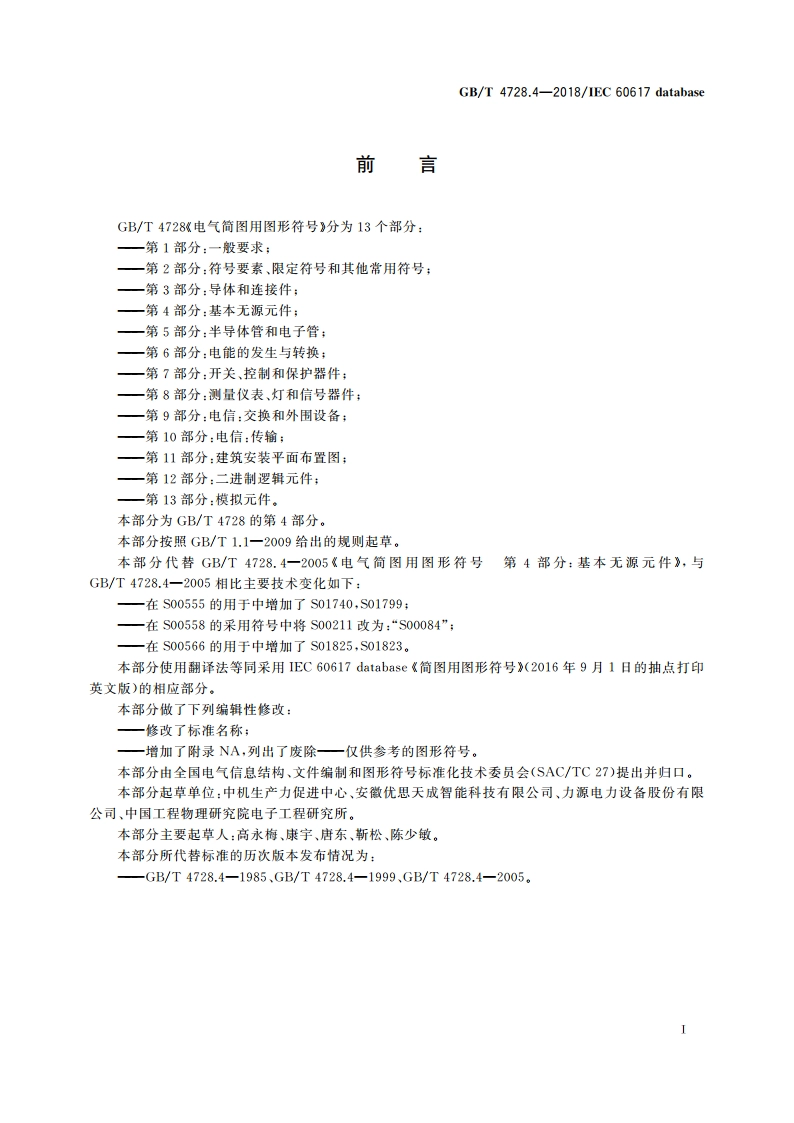

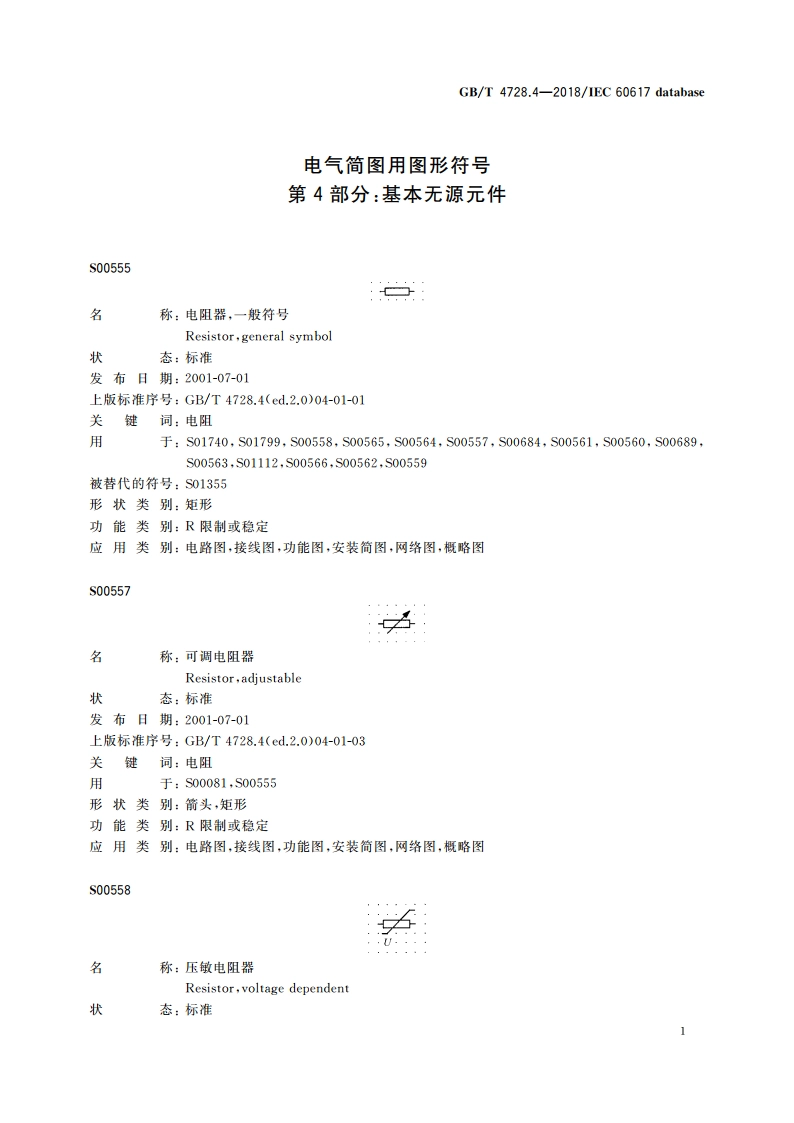

GB/T 4728.4-2018/IEC 60617 database发布日期:2001-07-01上版标准序号:GB/T4728.4(ed.2.0)04-01-04别名:变阻器关键词:电阻采用符号:S00084,S00555形状类别:直线,矩形功能类别:R限制或稳定应用类别:电路图,接线图,功能图,安装简图,网络图,概咯图S00559名称:带滑动触点的电阻器Resistor with movable contact状态:标准发布日期:2001-07-01上版标准序号:GB/T4728.4(ed.2.0)04-01-05关键词:电阻采用符号:S00211,S00555形状类别:箭头,直线,矩形功能类别:R限制或稳定应用类别:电路图,接线图,功能图,安装简图,网络图,概略图S00560名称:带滑动触点和新开位置的电阻器Resistor with movable contact and off position状态:标准发布日期:2001-07-01上版标准序号:GB/T4728.4(ed.2.0)04-01-06关键词:电阻采用符号:S00211,S00555形状类别:箭头,直线,矩形功能类别:R限制或稳定应用类别:电路图,接线图,功能图,安装简图,网络图,概略图S00561名称:带滑动触点的电位器Potentiometer with movable contact
