电气简图用图形符号 第6部分：电能的发生与转换 GBT 4728.6-2022.pdf

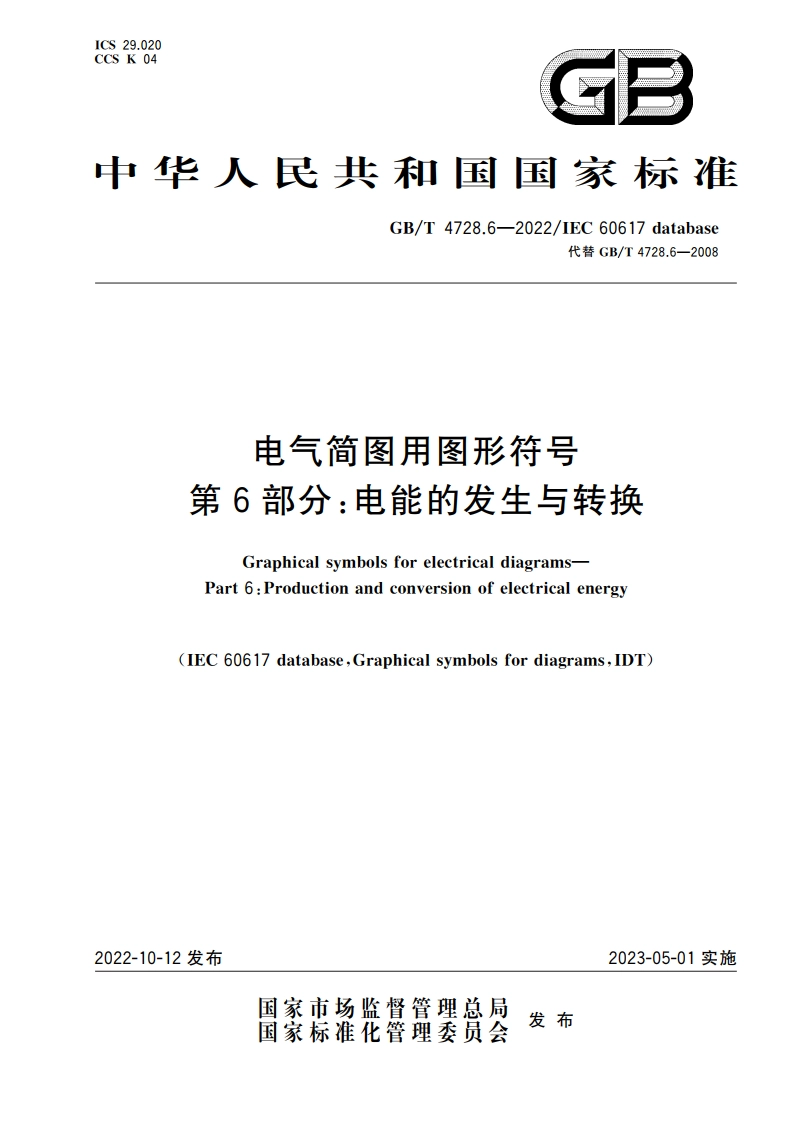

ICS29.020CCS K 04中华人民共和国国家标准GB/T 4728.6-2022/IEC 60617 database代替GB/T4728.6-2008电气简图用图形符号第6部分：电能的发生与转换Graphical symbols for electrical diagrams-Part 6:Production and conversion of electrical energy(IEC 60617 database,Graphical symbols for diagrams,IDT)2022-10-12发布2023-05-01实施国家市场监督管理兽局发布国家标准化管理委员会GB/T 4728.6-2022/IEC 60617 database前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T4728电气简图用图形符号的第6部分。GB/T4728已经发布了以下部分：一第1部分：一般要求：一第2部分：符号要素、限定符号和其他常用符号：一第3部分：导体和连接件：一第4部分：基本无源元件；一第5部分：半导体管和电子管：一第6部分：电能的发生与转换：一第7部分：开关、控制和保护器件：一第8部分：测量仪表、灯和信号器件；一第9部分：电信：交换和外围设备：一第10部分：电信：传输：一第11部分：建筑安装平面布置图：一第12部分：二进制逻辑元件：一第13部分：模拟元件。本文件代替GB/T4728.6一2008电气简图用图形符号第6部分：电能的发生与转换，与GB/T4728.6一2008相比，主要技术变化如下：一增加了新符号：S00812、S01903、S01904:删除了旧符号：S01833,S01834:一将本文件的符号S01843调整至GB/T4728的第8部分：一根据EC60617数据库标准，多个符号列出的信息较旧版本更改了采用符号或应用于符号的个数：一将2008年版废除的符号编入附录NA。本文件等同采用IEC60617 database简图用图形符号(2021年3月2日的抽点打印英文版)的相应部分。本文件做了下列编辑性改动：一修改了标准名称：一增加了附录NA,列出了废除一仅供参考的图形符号。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国电气信息结构、文件编制和图形符号标准化技术委员会(SAC/TC27)提出并归口。本文件起草单位：国网四川省电力公司经济技术研究院、中机生产力促进中心、广州市凯挥电子有限公司、中国工程物理研究院电子工程研究所、协成科技股份有限公司、中国航天科工集团第二研究院、中国电子科技集团公司第十四研究所、华能国际电力股份有限公司井冈山电厂、东营市航宇工贸有限责任公司、浙江八达电子仪表有限公司时通电气分公司、科润智能控制股份有限公司。本文件主要起草人：曾文慧、高永桁、张全明、新松、黄秋敏、张冬婷、刁兆勇、陈伟栋、乔锦娣、吕大青、徐晓泉、李笑江、葛其运。GB/T 4728.6-2022/IEC 60617 database引言图形符号的概念通常理解为“不使用语言，用直观图形来传递信息”。电气简图用图形符号是绘制电气简图必需的国际通用工程语言，对电气领域的国际技术交流有着重要作用。GB/T4728旨在规定机械、电力、建筑、冶金、煤炭、石油、铁道、交通、电子、化工、纺织、广电、兵器、船舶、邮电、航空、航天、信息、国防科技等各大领域的电气设计用符号，分为13个部分：一第1部分：一般要求；一第2部分：符号要素、限定符号和其他常用符号：一第3部分：导体和连接件；一第4部分：基本无源元件：一第5部分：半导体管和电子管；一第6部分：电能的发生与转换；一第7部分：开关、控制和保护器件：一第8部分：测量仪表、灯和信号器件；一第9部分：电信：交换和外围设备：一第10部分：电信：传输：一第11部分：建筑安装平面布置图：一第12部分：二进制逻辑元件；一第13部分：模拟元件。
