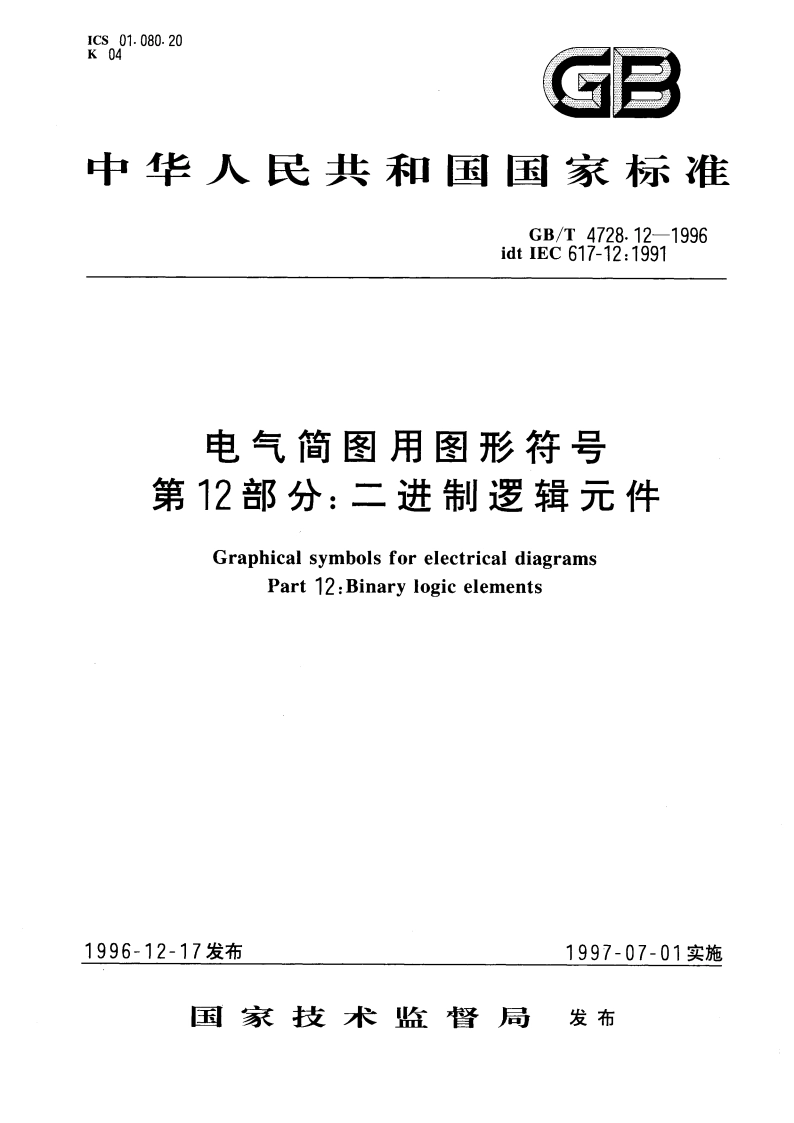

电气简图用图形符号 第12部分：二进制逻辑元件 GBT 4728.12-1996.pdf

GB/T4728.12-1996前言本标准是根据国际电工委员会IEC617-12:1991电气简图用图形符号第12部分：二进制逻辑元件对GB4728.12一85进行修订的，其技术内容和编辑格式均与EC617-12:1991等同。本标准中出现的EC117-15推荐性图形符号第15部分：二进制逻辑元件是IEC617-12的前身。本标准与GB4728.12一85比较，主要差异如下：GB4728.12-85共5章122条，包含54个图例，33个概念图解：本标准共六篇132条，包含127个图例，48个概念图解。主要增加了第六篇“复杂功能单元”及其相应的图例和概念图解。通过本标准的修订，更好地统一了二进制逻辑元件图形符号的绘制规则，以适应国际和国内贸易、技术和经济交流的需要。GB4728电气图用图形符号国家标准包括以下13个部分：GB4728.1一85总则GB4728.2一84符号要素、限定符号和常用的其他符号GB4728.3一84导线和连接器件GB4728.4一85无源元件GB4728.5一85半导体管和电子管GB4728.6一84电能的发生和转换GB4728.7一84开关、控制和保护装置GB4728.8一84测量仪表、灯和信号器件GB4728.9一85电信：交换和外围设备GB4728.10一85电信：传输GB4728.11一85电力、照明和电信布置GB/T4728.12-1996二进制逻辑元件GB/T4728.13一1996模拟元件本标准从1997年7月1日起实施，同时代替GB4728.12一85。本标准的附录A和附录B是提示的附录。本标准由中华人民共和国电子工业部提出。本标准由全国电气图形符号标准化技术委员会归口。本标准起草单位：华北计算技术研究所、电子工业部标准化研究所、航天工业总公司二院、北京广播器材厂、北京东光电工厂。本标准主要起草人：常振启、李善贞、李占先、胡仁洋、孙人杰、张春婷。
