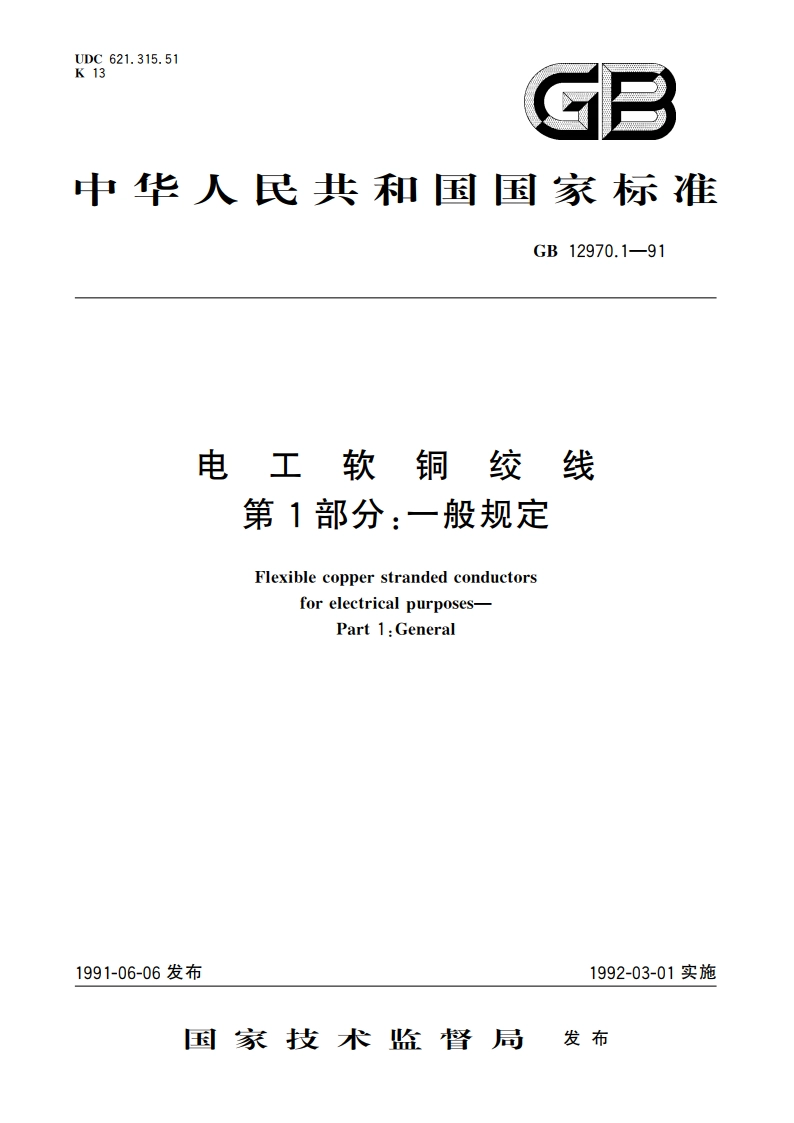

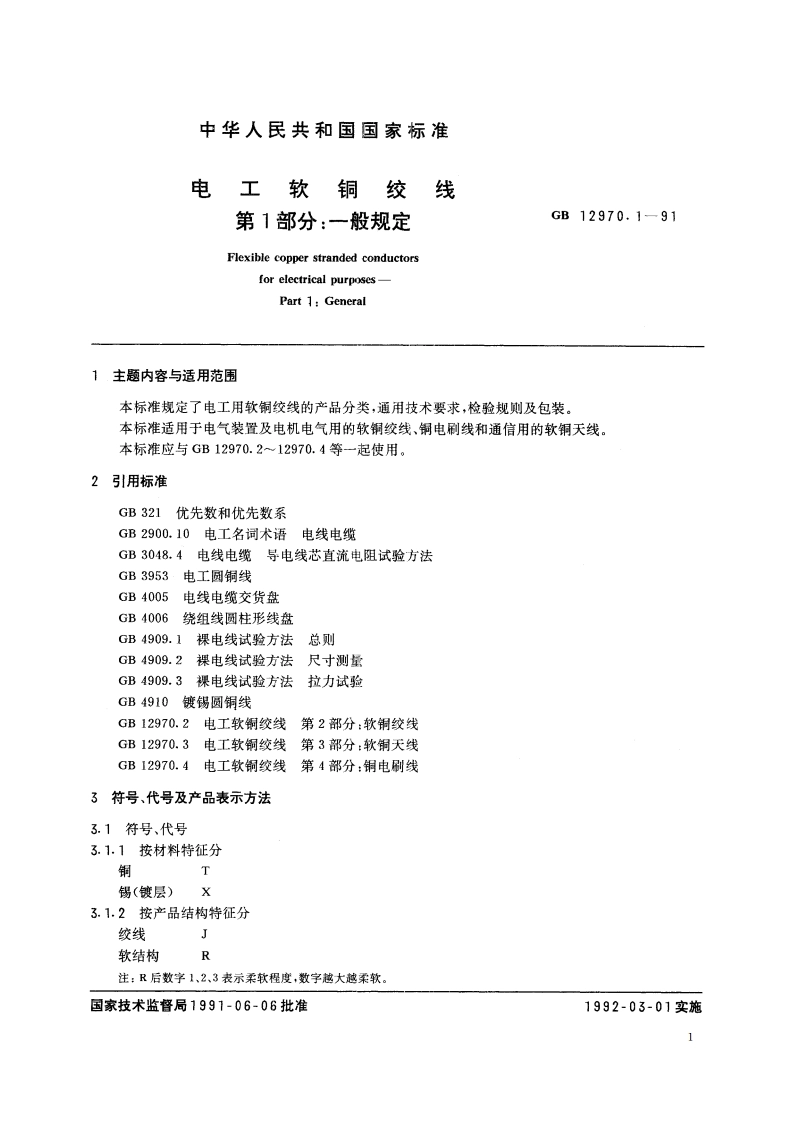

电工软铜绞线 第1部分：一般规定 GBT 12970.1-1991.pdf

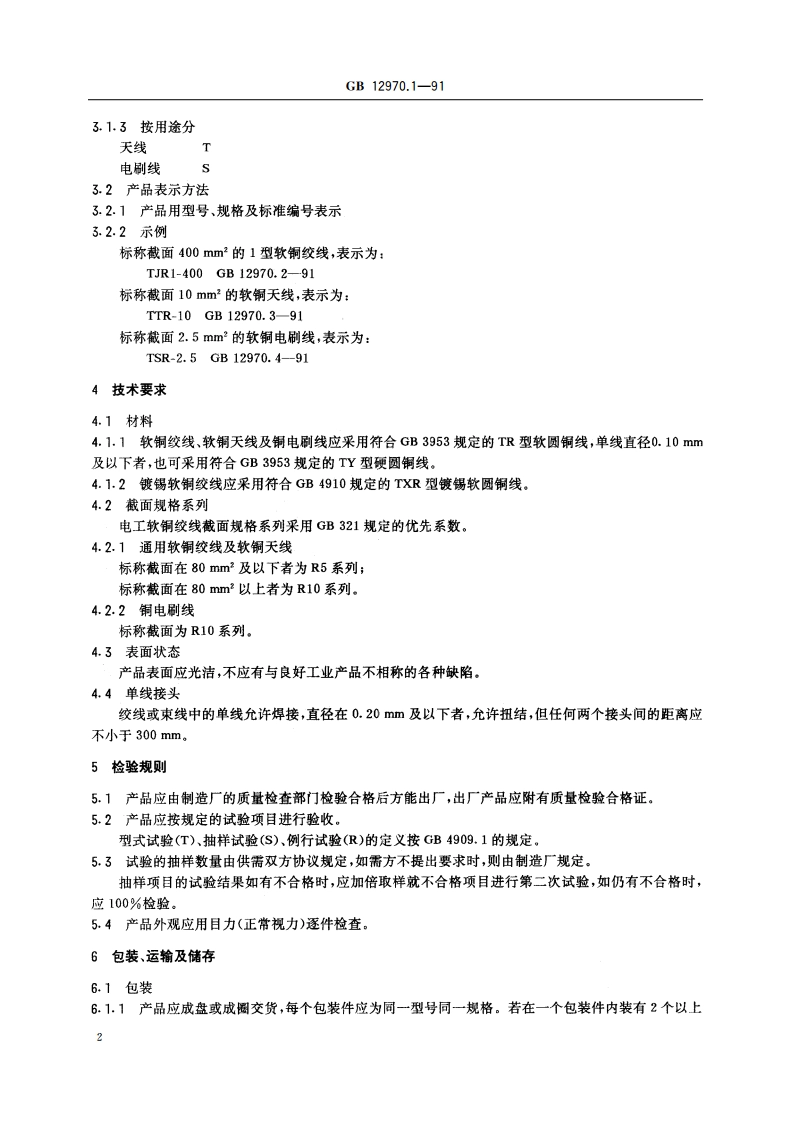

GB12970.1-913.1.3按用途分天线电刷线3.2产品表示方法3.2.1产品用型号、规格及标准编号表示3.2.2示例标称截面400mm2的1型软铜绞线，表示为：TJR1-400GB12970.291标称截面10mm2的软铜天线，表示为：TTR-10GB12970.3-91标称截面2.5mm2的软铜电刷线，表示为：TSR-2.5GB12970.4-914技术要求4.1材料4.1.1软铜绞线、软铜天线及铜电刷线应采用符合GB3953规定的T型软圆铜线，单线直径0.10mm及以下者，也可采用符合GB3953规定的TY型硬圆铜线。4.1.2镀锡软铜绞线应采用符合GB4910规定的TXR型镀锡软圆铜线，4.2截面规格系列电工软铜线截面规格系列采用GB321规定的优先系数4.2.1通用软铜绞线及软铜天线标称截面在80mm2及以下者为R5系列；标称裁面在80mm2以上者为R10系列.4.2.2铜电刷线标称截面为R10系列。4.3表面状态产品表面应光洁，不应有与良好工业产品不相称的各种缺陷。4.4单线接头绞线或束线中的单线允许焊接，直径在0.20mm及以下者，允许扭结，但任何两个接头间的距离应不小于300mm。5检验规则5.1产品应由制造厂的质量检查部门检验合格后方能出厂，出厂产品应附有质量检验合格证。5.2产品应按规定的试验项目进行验收。型式试验(T)、抽样试验(S)、例行试验(R)的定义按GB4909.1的规定。5.3试验的抽样数量由供需双方协议规定，如需方不提出要求时，则由制造厂规定。抽样项目的试验结果如有不合格时，应加倍取样就不合格项目进行第二次试验，如仍有不合格时，应100%检验.5.4产品外观应用目力（正常视力）逐件检查。6包装、运输及储存6.1包装6.1,1产品应成盘或成圈交货，每个包装件应为同一型号同一规格。若在一个包装件内装有2个以上2
