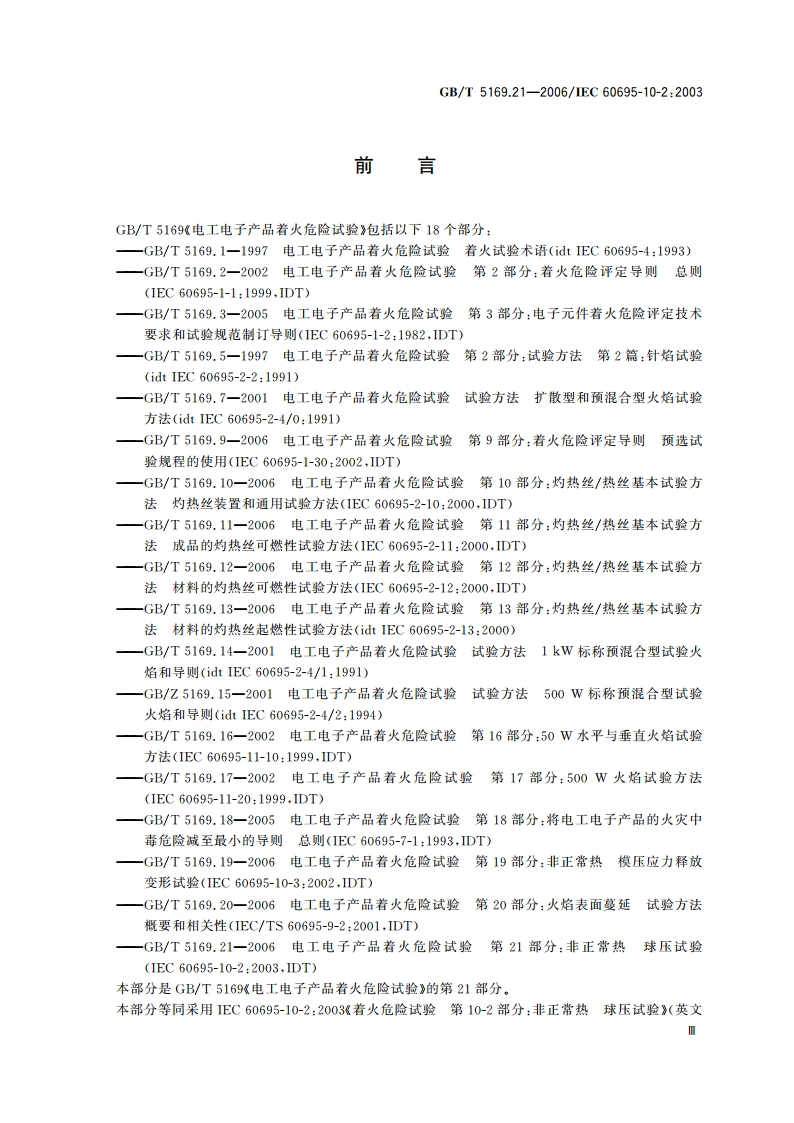

GB/T5169.21-2006/1EC60695-10-2:2003版)，但按GB/T20000.2一2001标准化工作指南第2部分：采用国际标准的规则3的4.2b)和5.2的规定作了少量编辑性修改。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境技术标准化技术委员会(SAC/TC8)归口，本部分由广州电器科学研究院负责起草，广州日用电器检测所参加起草。本部分主要起草人：陈灵、陈兰娟。GB/T5169.21-2006/1EC60695-10-2:2003电工电子产品着火危险试验第21部分：非正常热球压试验1范围GB/T5169的本部分规定了球压试验，本试险是测试非金属材料耐热性的方法之一。本部分适用于电工设备及其组件和零部件，还适用于除陶瓷以外的固体电绝缘材料。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T11026.4一1999确定电气绝缘材料耐热性的导则第4部分：老化烘箱单室烘箱(idt IEC60216-4-1:1990)IEC指南104：1997，安全出版物的编写与基本安全出版物和团体安全出版物的使用IS03290:2001滚动轴承钢球尺寸和公差3试验的一般说明相关规范规定温度下的试脸样品，用钢球向其施加规定的向下的力，按7,2的规定测量压痕尺寸d,4试验仪器试验仪器基本由以下列出的单元组成。4.1负载装置负载装置是由一个装在砝码系统中的直径为5mm的压力球（符合IS03290:2001滚动轴承的成品钢球)构成，砝码系统被设计成可施加一个等于20N土0.2N负载（包括压力球的质量）的向下的作用力。典型的负载装置的例子如图1所示。4.2试验样品支座试验样品支座应能：a)将试验样品刚性支撑在水平位置：b)有足够的强度支撑负载装置：c)有平滑的表面：d)有足够大的质量防止在烘箱内放置和取出试验样品时，出现试验装置的试验温度明显降低的情况。注1：有50mm直径的平滑安装表面和100mm高度的一个实心钢圆柱体，作为试验样品合适的支座，注2：在试验样品支座的中心，在该表面下方大约3m处安装一个热电偶，检查试验样品支座的温度不能显著偏离试验温度，4.3烘箱烘箱应是单室的，空气温度分布符合GB/T11026.4一1999。4.4光学测量装置测量装置应有10倍至20倍的光学放大倍率，并与经过校准的网络或十字叉丝线的测量台一起使1
