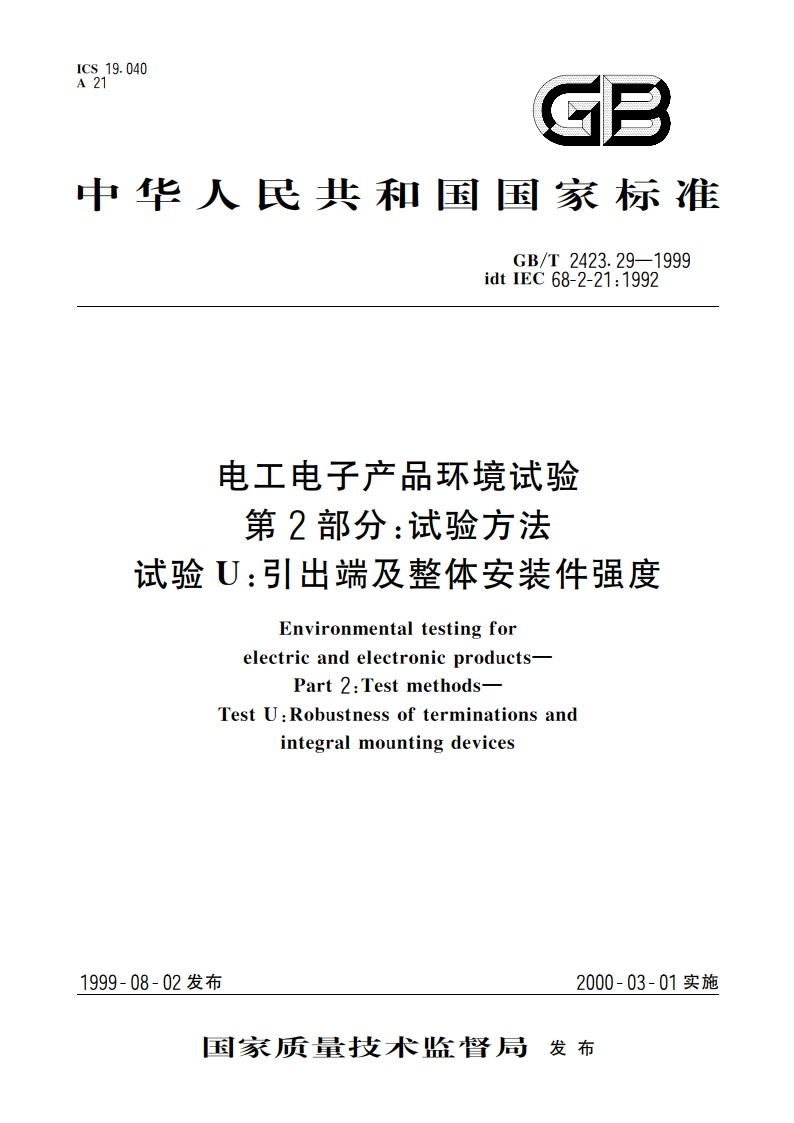

中华人民共和国国家标准电工电子产品环境试验第2部分：试验方法试验U:引出端及整体安装件强度GB/T2423.29-1999idt1EC68-2-21:1992Environmental testing for代替GB/T2423.29一1982electric and electronic products-Part 2:Test methods-Test U:Robustness of terminations andintegral mounting devices1范围本标准适用于在正常装配或修理过程中其引出端或整体安装件可能受到应力的所有电工电子元器件。2试验Ua1:拉力试验（适用于各类引出端）2.1目的确定引出端以及引出端与试验样品主体的连接在正常装配或修理过程中承受轴向拉力的能力。2.2试验Ua,的一般说明将试验样品主体固定，使其引出端处于正常位置，将拉力沿轴向施加到引出端上，并作用在离开试验样品主体的方向。该拉力应逐渐施加（没有任何冲击），然后保持10s土1s。2.3预处理预处理的方法应按有关规范的规定。2.4初始检测试验样品应按有关规范的要求，进行外观检查以及电性能和机械性能测量。2.5试验方法（见图1a)2.5.1应用本试验适用于各种类型的引出端.除了具有三个以上的引出端的试验样品，有关规范应规定每个试验样品受试引出端的数目外，应在全部引出端上进行试验，应能保证试验样品所有的引出端经受试验的概率相同。2.5.2试验程序将试验样品主体固定，使其引出端处于正常位置，按表1规定的拉力数值，沿轴向施加到引出端上，并作用在离开试验样品主体的方向。该拉力应逐渐施加（没有任何冲击），然后保持10s土1s。施加拉力的数值：a)线状引出端（圆截面或带状）或插头国家质量技术监督局1999-08-02批准2000-03-01实施
